Deif AGC 200 Handbuch Seite 163

AGC 200 DRH 4189341022 DE
Die Power-Management-Kommunikation kann auf verschiedenen Klemmen ausgeführt sein, abhängig von
den mit der AGC ausgelieferten Optionen. Die verschieden Klemmen sind unten aufgeführt:
Klemme Nr. CAN-
Port
A1 - CAN HIGH A
A3 - CAN LOW
7 - CAN HIGH A
9 - CAN LOW
53 - CAN HIGH A
55 - CAN LOW
B1 - CAN HIGH B
B3 - CAN LOW
10 - CAN HIGH B
12 - CAN LOW
57 - CAN HIGH B
59 - CAN LOW
Zuerst müssen Sie den CANbus-Leitungen folgen und festlegen, welche als PM CAN primär und welche als
PM CAN sekundär bezeichnet wird.
Es gibt von der Funktionsweise keinen Unterschied zwischen PM CAN primär und PM CAN se-
kundär, aber die Leitungen dürfen nicht miteinander vermischt werden.
Wenn nur eine CANbus-Leitung vorhanden ist, ist es unwichtig, ob PM CAN primär oder PM
CAN sekundär ausgewählt wird. Wenn PM CAN primär ausgewählt wird, muss dies auf allen
Reglern ausgewählt werden. Dasselbe gilt für PM CAN sekundär.
Nachdem die CAN-Ports auf allen AGC ausgewählt wurden, muss dies in der AGC eingestellt werden. Um
das Verständnis zu erleichtern, werden einige Beispiele angeführt.

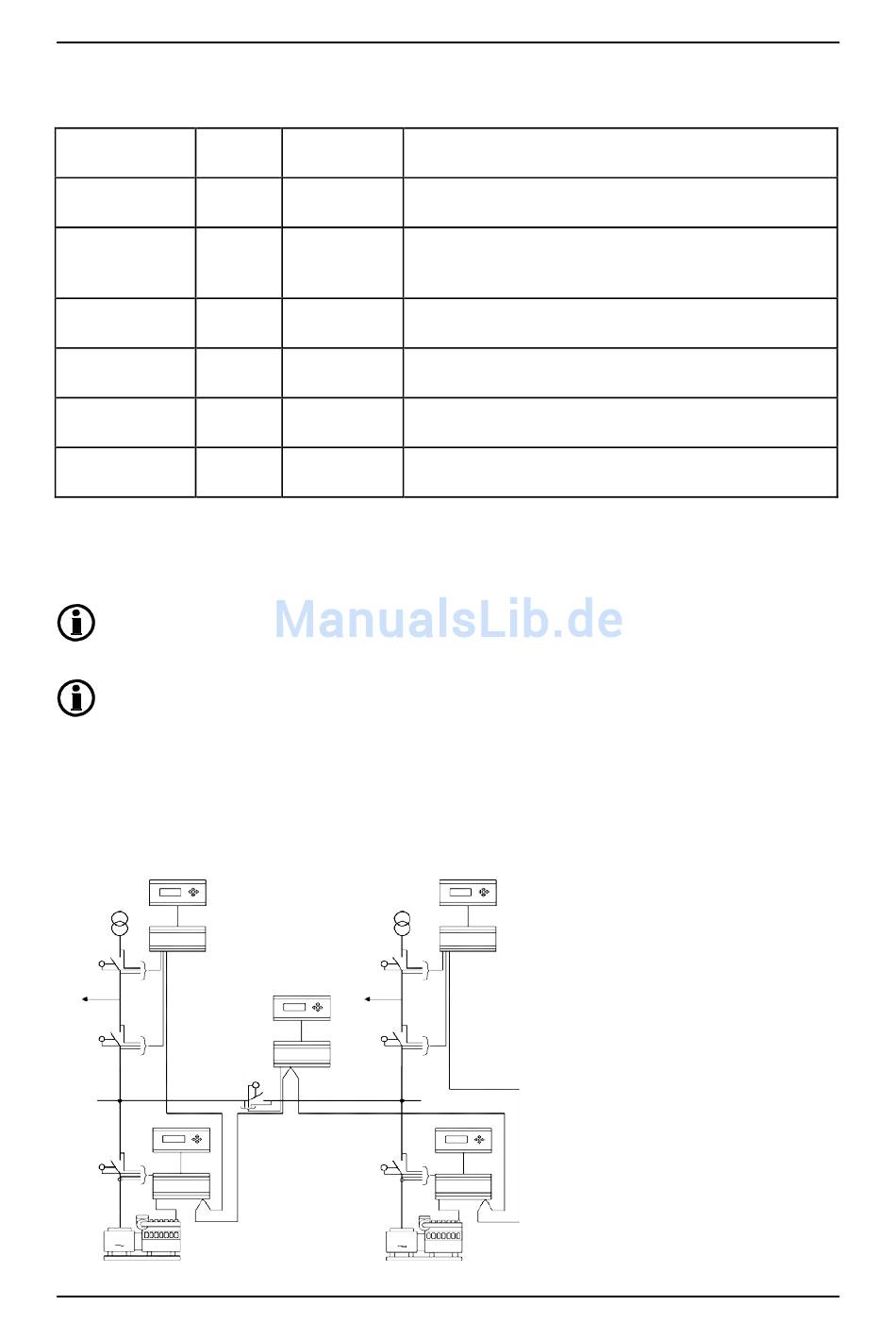

Beispiel mit AGC-4-Geräten:
AGC
MB1
Loa
TB
BTB
Busb
GB
AGC
G
Diesel generator set 1
DEIF A/S
Regler Anmerkung
AGC-4 Kann von Option H7 belegt sein.
AGC 24x CAN A ist auf AGC 22x nicht vorhanden.
Redundante CANbus-Kommunikation ist auf AGC 200
nicht möglich.
AGC 14x Redundante CANbus-Kommunikation ist auf AGC 100
nicht möglich.
AGC-4 Kann von Option H7 belegt sein.
AGC 22x oder Redundante CANbus-Kommunikation ist auf AGC 200
AGC 24x nicht möglich.
AGC 14x Redundante CANbus-Kommunikation ist auf AGC 100
nicht möglich.
AGC
MB1
Loa
TB
AGC
CANb
GB
AGC
G
Diesel generator set 2
Power Management
