wavin TIGRIS K5 Technisches Handbuch Seite 89

Wavin Mehrschicht-Verbundrohre mit Dämmung
gemäß GEG / EnEV
1. Wavin Mehrschicht-Verbundrohr ist
im Ringbund mit 9-mm-Dämmung
(Wärmeleitfähigkeit = 0,040 W/m·K)
lieferbar. Dieses System entspricht
der geforderten Dämmung für Rohr-
leitungen im Fußboden.
2. Wavin Mehrschicht-Verbundrohr ist
im Ringbund mit 13-mm-Dämmung
(Wärmeleitfähigkeit = 0,040 W/m·K)
lieferbar. Dieses System entspricht
der erforderlichen Dämmstoffstärke
verschiedener Einbausituationen
a) Rohrleitungen in Wand- und
Decken durchbrüchen
oder im Kreuzungsbereich;
b) Heizungsleitungen in Bauteilen
zwischen beheizten Räumen
erschiedener Nutzer

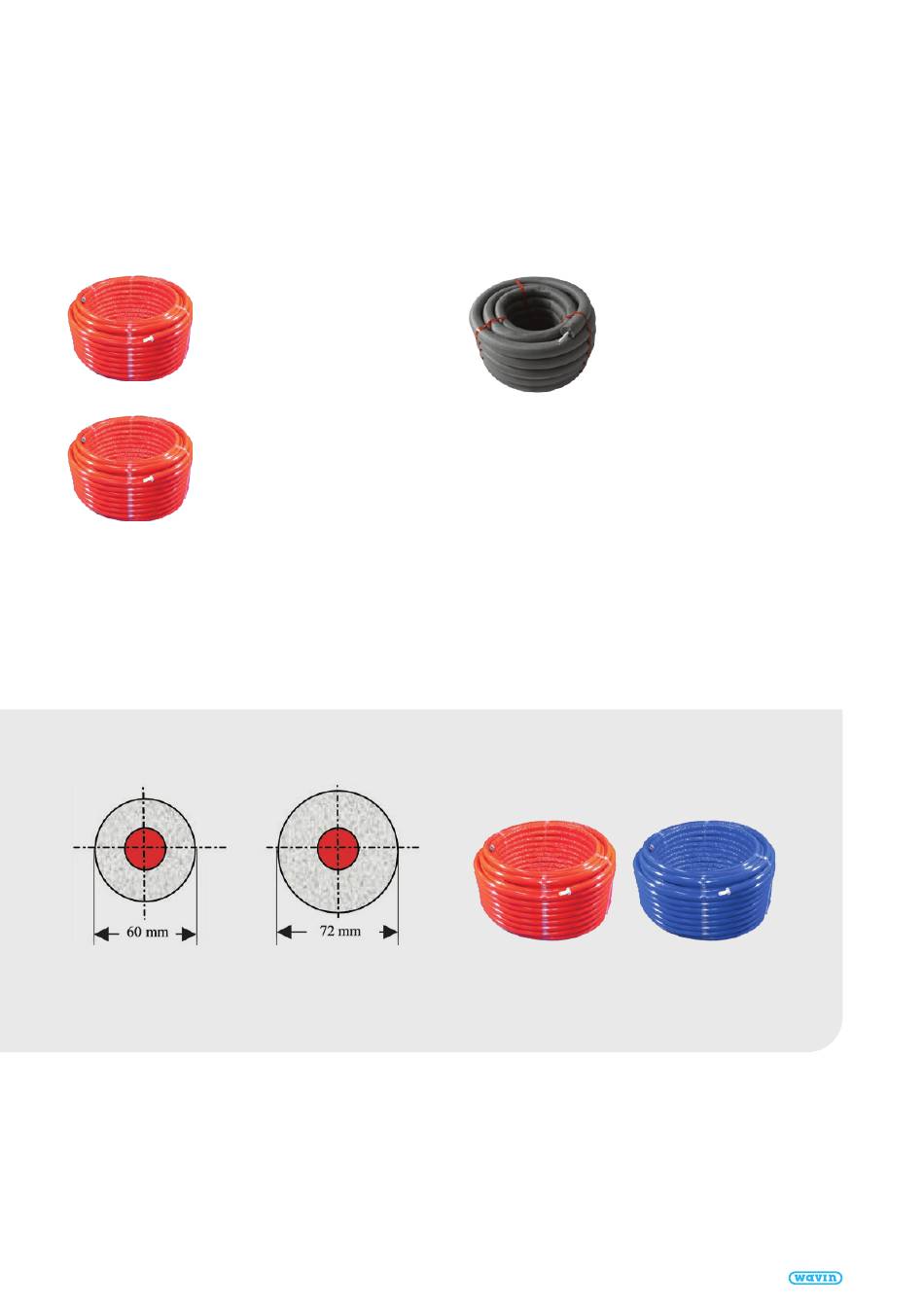

Dämmschichtdickenvergleich gemäß GEG / EnEV
Wärmeleitgruppe 035
Abb. 23: Dämmschichtdickenvergleich am Beispiel
Wavin Mehrschicht-Verbundrohr d = 20 x 2,25 mm
(siehe auch Tabelle 4 und 5, Seite 93)
www.wavin.de
Wärmeleitgruppe 040
3. Wavin Mehrschicht-Verbundrohr ist
im Ringbund mit 26 mm Dämmung
(Wärmeleitfähigkeit = 0,040 W/m·K)
lieferbar. Dieses System entspricht der
erforderlichen Dämmstoffstärke für
Leitungen bis 22 mm.
Abb. 24: Wavin Mehrschicht-Verbundrohr in Ringbunden,
vorisoliert 9 mm oder 13 mm, in rot und blau
(siehe Sortimentsübersicht Seite 121)
