Heizkörperanbindung
www.wavin.de
115
50
240 200

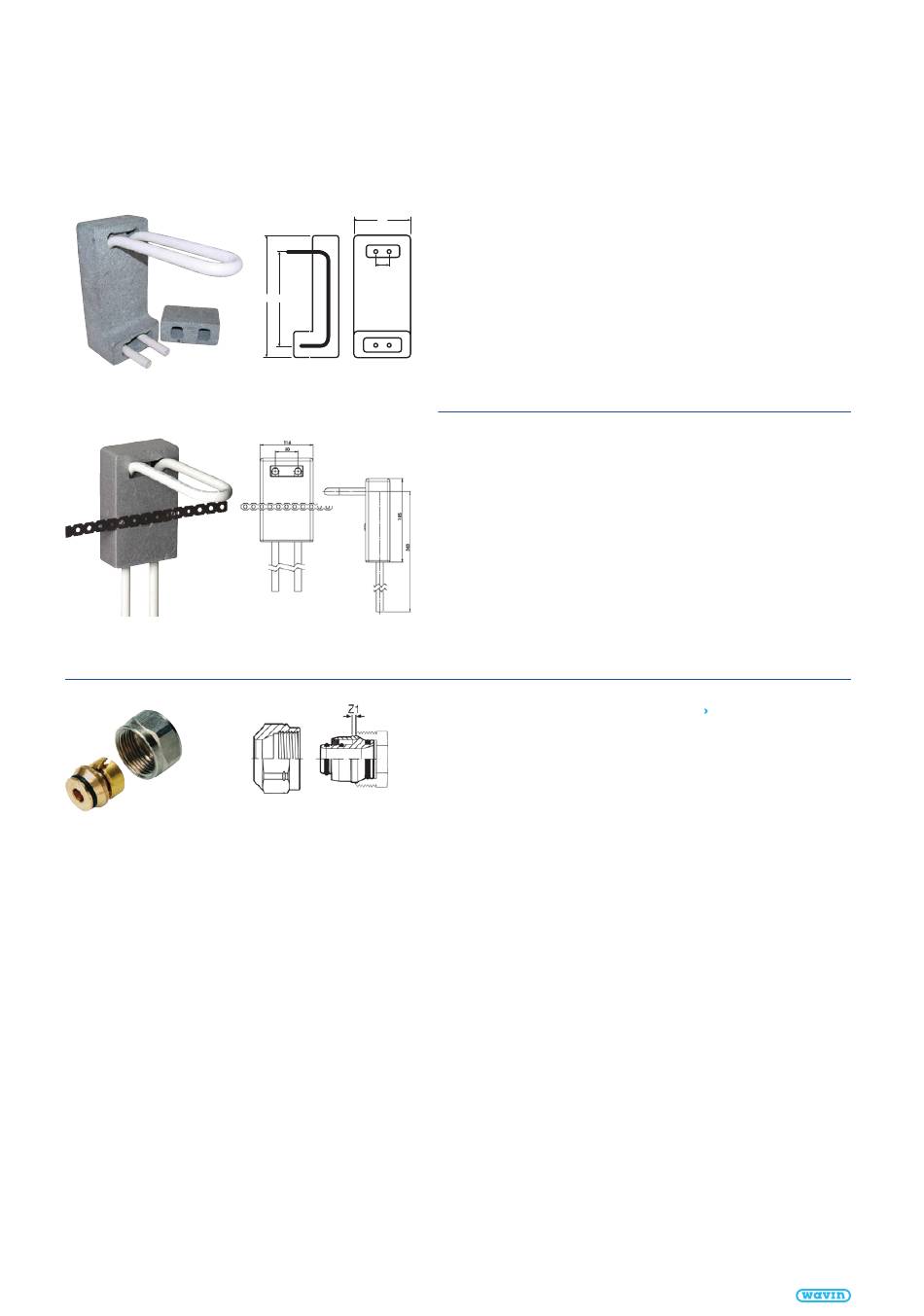

Heizkörperanschlussblock
Typ Artikel
Nr.
16 4013510
Heizkörperanschlussbogen aus Tigris Rohr 16 x 2,00 mm; Rohrabstand horizontal 50 mm,
vertikal 200 mm; passend für alle gängigen Ventilheiz körper;
Dämmbox aus Neopor (WLG035), gemäß EnEV 100 %.
Heizkörperanschlussblock
Typ Artikel
Nr.
Vario 4024556
Heizkörperanschlussbogen aus Tigris Rohr 16 x 2,00 mm; Rohrabstand horizontal 50 mm,
für variable Anschluss höhen; passend für alle gängigen Ventilheizkörper;
Dämmbox aus Neopor (WLG035), gemäß EnEV 100 %.
Tigris M1 Anschluss-Verschraubungen IG „EURO-KONUS"*
Abmessung Artikel
Nr.
16 x 3/4" 4013466
20 x 3/4" 4013467
* Für Tigris Heizungsarmaturen mit 3/4" AG (EURO-Konus)
H B
mm mm
240 115
H B
mm mm
565 116
Z1
mm
2
2
Tigris Technisches Handbuch
T
mm
50
T
mm
50
143
