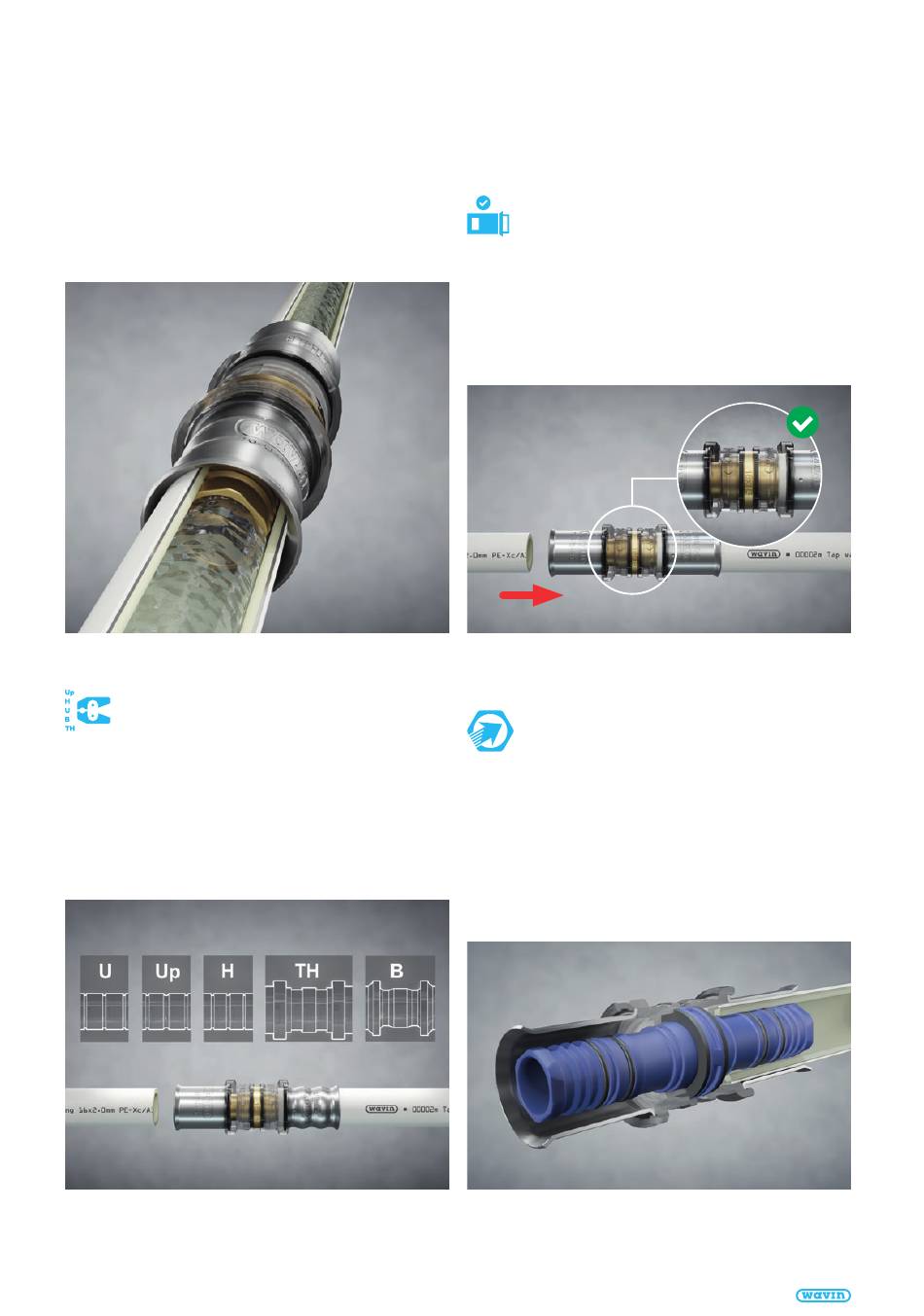

Dadurch profitiert man von einer höheren Leistung des
Gesamtsystems. Wenn es um optimale Durchflussleistung
geht, sind Tigris K5 / M5 die Fittings Ihrer Wahl.
Abb. 6: Optimale Durchflussleistung
Fünf Konturen
Mit MULTI JAW garantieren Tigris K5 / M5 sichere Verbin-
dungen unabhängig von der Kontur. Die neuen Tigris K5 / M5
Fittings können mit den folgenden Presskonturen verarbeitet
werden: U, Up, H, TH und B. Bei der Verwendung der aufge-
führten Presskonturen bleibt die Systemgarantie bestehen. Es
ist keine Beschaffung neuer Werkzeuge nötig, und der Umstieg
auf Tigris K5 / M5 gelingt leicht.
✔ ✔ ✔
Abb. 7: Fünf Konturen – Verpressung mit den gängigsten
Presskonturen möglich
www.wavin.de
✔
✔
360° Sichtfenster
Für ein zuverlässiges Verpressen ist es wichtig, dass das
Rohr korrekt in das Formteil eingesteckt ist. Dank der 360°
Sichtfenster-Funktion lässt sich visuell prüfen, ob das
Rohr weit genug eingesteckt ist. Dies ist insbesondere bei
Installationen in schwer zugänglichen Bereichen äußerst
hilfreich. Wenn das Rohr sichtbar ist, kann verpresst werden.
Abb. 10: Mit dem 360° Sichtfenster lässt sich visuell prüfen,
ob ein Rohr korrekt eingeführt wurde
Geringe Einsteckkräfte
Die Fittings sind so konzipiert, dass das Rohr gerade auf die
Stützhülse geführt wird und die O-Ringe beim Einführen des
Rohrs gegen Beschädigungen geschützt sind. Das paten-
tierte hexagonale Hülsenende ermöglicht das Einstecken mit
geringer Kraft, aber natürlich ist eine Kalibrierung weiterhin
möglich, wenn Sie die Einsteckkräfte weiter reduzieren wollen.
Aber selbst wenn Sie dies vergessen, ist eine zuverlässige
Verbindung gewährleistet.
Abb. 12: Einstecken der Rohrleitung ohne Kalibrierung
dank geringer Einsteckkräfte
Tigris Technisches Handbuch
17
