3. Fitting-Typen

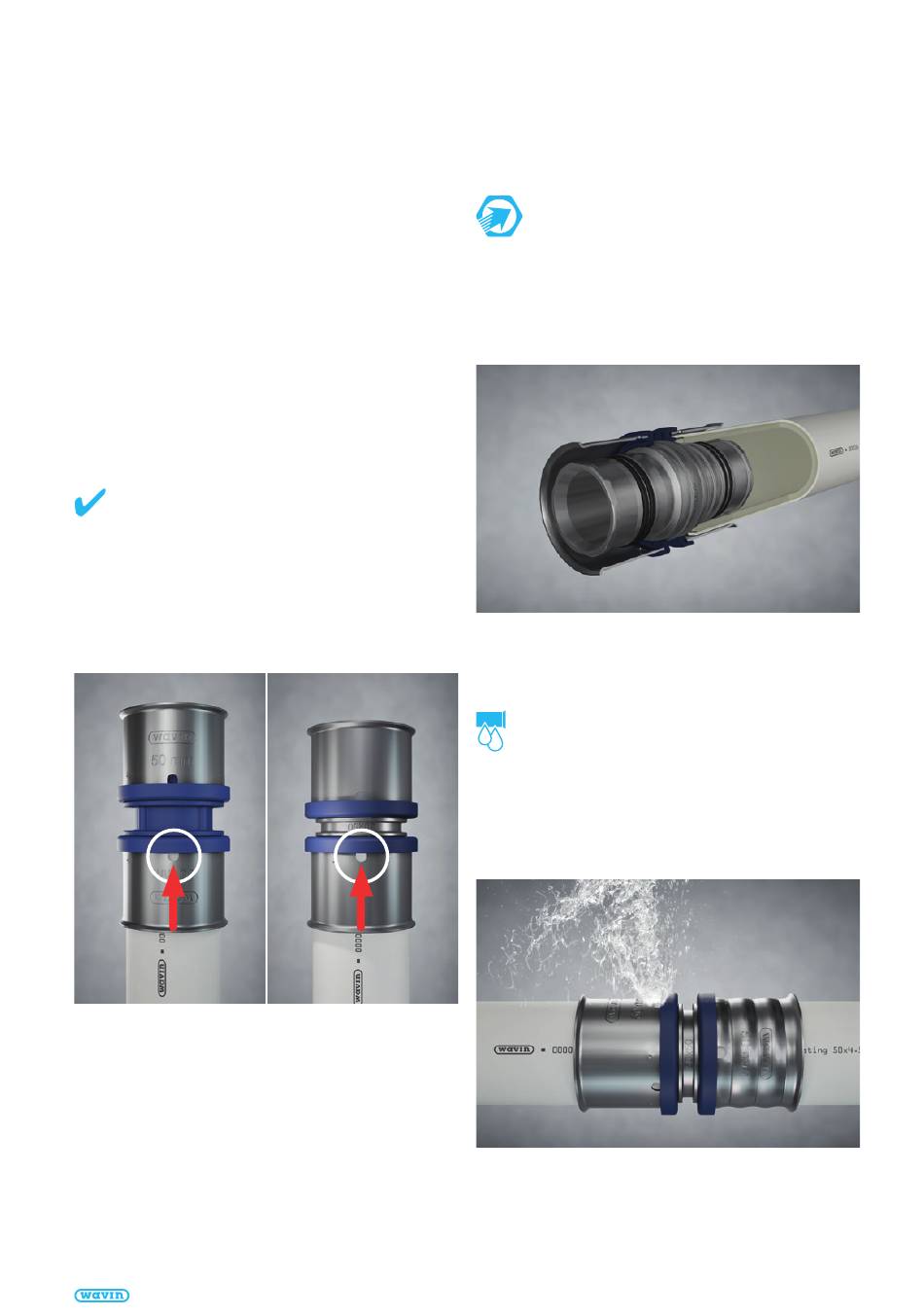

Tigris K1 / M1
Die Tigris K1 / M1-Fittings mit patentiertem Sechs kant-Quer-
schnitt sind bekannt für ihre erwiesene langjährige Zuver-
lässigkeit. Die Fittings sind mit einer Edelstahl-Presshülse
ausge stattet, die dem System zusätzliche Festigkeit und
Zuverlässigkeit verleiht. Die Tigris K1 / M1-Fittings müssen
mit einer U- oder Up-Kontur verpresst werden. Vor dem Ein-
schieben in das Formteil muss das Rohr kalibriert werden.
Die Fittings sind für Warm- und Kaltwasserinstallationen und
Heizungsinstallationen geeignet. Tigris K1 / M1-Fittings sind
in den Größen 50 – 75 mm erhältlich.
Sichtfenster
Für ein zuverlässiges Verpressen ist es wichtig, dass das Rohr
korrekt in das Formteil eingesteckt ist. Dank der Sichtfenster-
Funktion lässt sich visuell prüfen, ob das Rohr weit genug
eingeführt ist. Dies ist insbesondere bei Installationen in schwer
zugänglichen Bereichen äußerst hilfreich. Wenn das Rohr
sichtbar ist, kann verpresst werden.
Abb. 10: Mit dem Sichtfenster lässt sich visuell prüfen,
ob ein Rohr korrekt eingesteckt wurde
20
Tigris Technisches Handbuch
Geringe Einsteckkräfte
Der patentierte Sechskant-Querschnitt wirkt sich positiv auf die
Einsteckkräfte aus, was die Arbeit des Installateurs erleichtert.
Die Stützhülse ist für eine optimale Führung des Rohrs beim
Einstecken ausgelegt. Gleichzeitig ist eine Beschädigung der
O-Ringe bei der Montage ausgeschlossen.
Abb. 17: Geringe Einsteckkräfte durch das patentierte
Sechskant-Querschnitt
Soll-Leckage-Prüfung mit Wasser
Wenn die Druckprüfung mit Wasser durchgeführt wird,
gewährleistet die Soll-Leckagen-Funktion, dass versehentlich
unverpresste Verbindungen für den Installateur während
der Druckprüfung durch visuelle Undichtigkeit deutlich
erkennbar werden.
Abb. 16: SOLL-LECKAGE-Druckprüfung zeigt mit auslaufendem Wasser
den unverpressten Fitting an
