6. Installationsvarianten
Installationsbeispiele
Ringleitungsinstallation
Die hier dargestellte Schleifen-/Ringleitungsinstallation eignet sich für Stockwerksinstallationen mit vorgeschalteten Wasserzählern.
Dabei wird die Rohrleitung mittels Doppelanschlüssen von einer Entnahmestelle unmittelbar zur nächsten geführt. Vom letzten
Verbraucher führt die Leitung dann wieder zurück zum Stockwerksanschlusspunkt.
Vorteile:
Günstige Druckverlustwerte (Reduzierung bis 50 %)
Deutlich mehr Entnahmestellen bei gleichem Rohrdurchmesser anschließbar
Größere Entfernungen zur Entnahme möglich
Gleichmäßige Druck- und Wärmeverteilung
Optimaler Wasseraustausch bereits bei Nutzung eines einzelnen Verbrauchers
Nur eine Nennweite im Ring
Material für Beispielinstallation
Tigris M5
Tigris K5
Doppelwand-
Doppelwand-
scheibe IG
scheibe IG
16 x ½"
16 x ½"
Art.Nr. 4066139
Art.Nr. 3079857
Tabelle 8: Sonderteile und neue Formteile Ringleitungs-Beispielinstallation
44
Tigris Technisches Handbuch
Tigris M5
Tigris M5
Spühlkastenanschluss
U-Übergang
T-Stück
90°
16 x ½"
16 x ½"
Art.Nr. 4064292
Art.Nr. 4064284

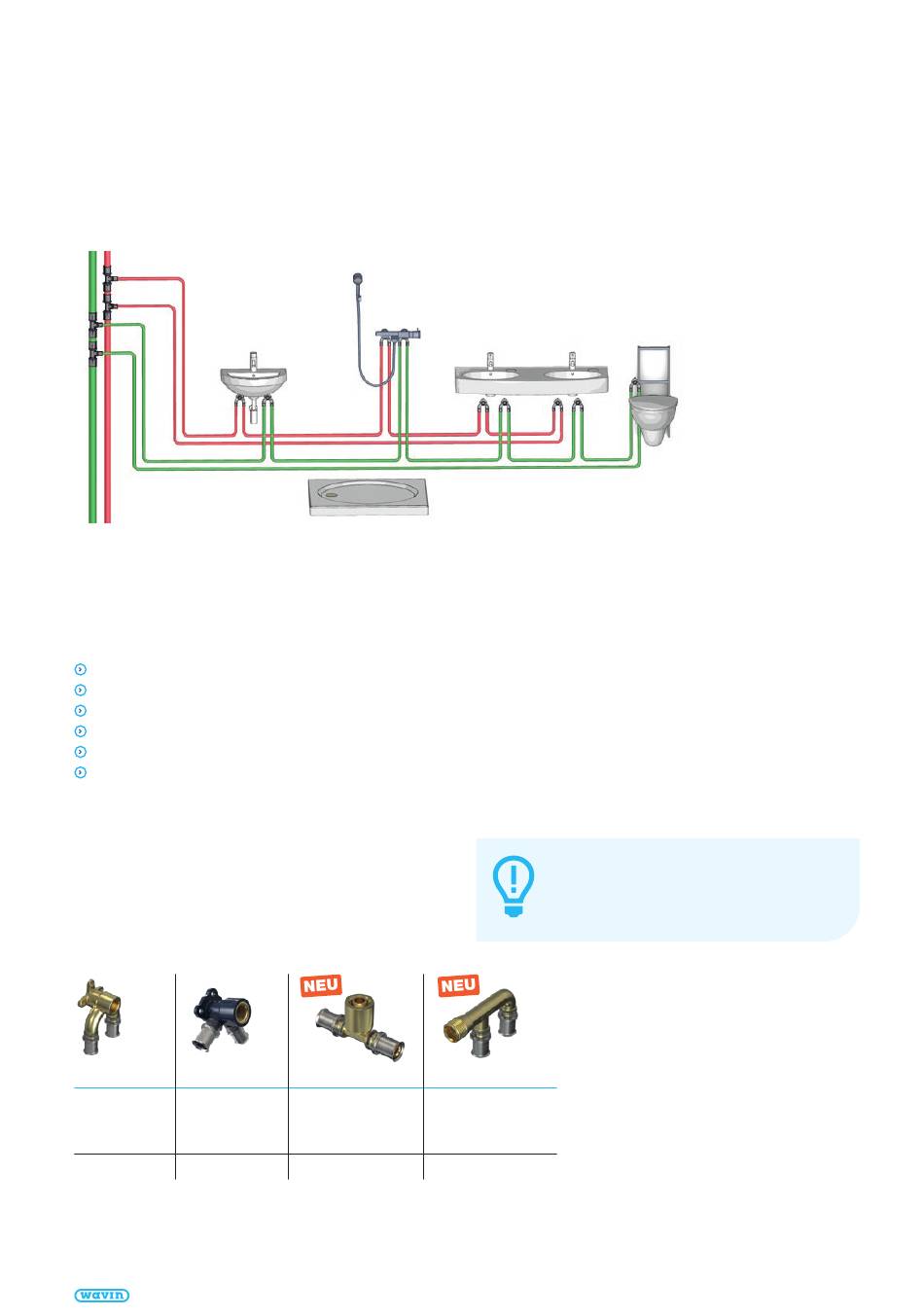

Abb. 44: Ringleitungsinstallation
TIPP:
Der Tigris M5 U-Übergang eignet sich
perfekt für den Einsatz als Unterputzlösung
z.B. im Duschbereich.
