6. Installationsvarianten

Installationsbeispiele

Installationsvarianten Trinkwasser
In diesem Kapitel finden Sie vier typische Installationsbeispiele für Tigris-Lösungen in verschiedenen Situationen.
Welche Konfiguration geeignet ist, hängt vom jeweiligen Anwendungsbereich ab.
T-Stück Installation
Diese Installation sollte nur bei Zuleitung zu regelmäßig und häufig genutzten Entnahmestellen verwendet werden. Regelmäßig
und häufig bedeutet in diesem Zusammenhang „täglich". Durch die Verwendung von T-Stücken entstehen Einzelzuleitungen, in
denen das Trinkwasser bei Nicht-Nutzung stagniert, und dies gilt es zu vermeiden!.
Vorteile:
Einfache Leitungsführung
Schnelle Montage
Geringer Rohrverbrauch
Material für Beispielinstallation
Tigris M5 Tigris K5
Wandscheibe Wandscheibe
IG IG
16 x ½" 16 x ½"
Art.Nr. 4066132 Art.Nr. 3079854
Tabelle 6: Sonderteile und neue Formteile für T-Stück Beispielinstallation
42
Tigris Technisches Handbuch
Tigris M5 Tigris K5
Spülkasten Spülkasten--
anschlusswinkel 90° anschlusswinkel 90°
16 x ½" 16 x ½"
Art.Nr. 4064291 Art.Nr. 3083259

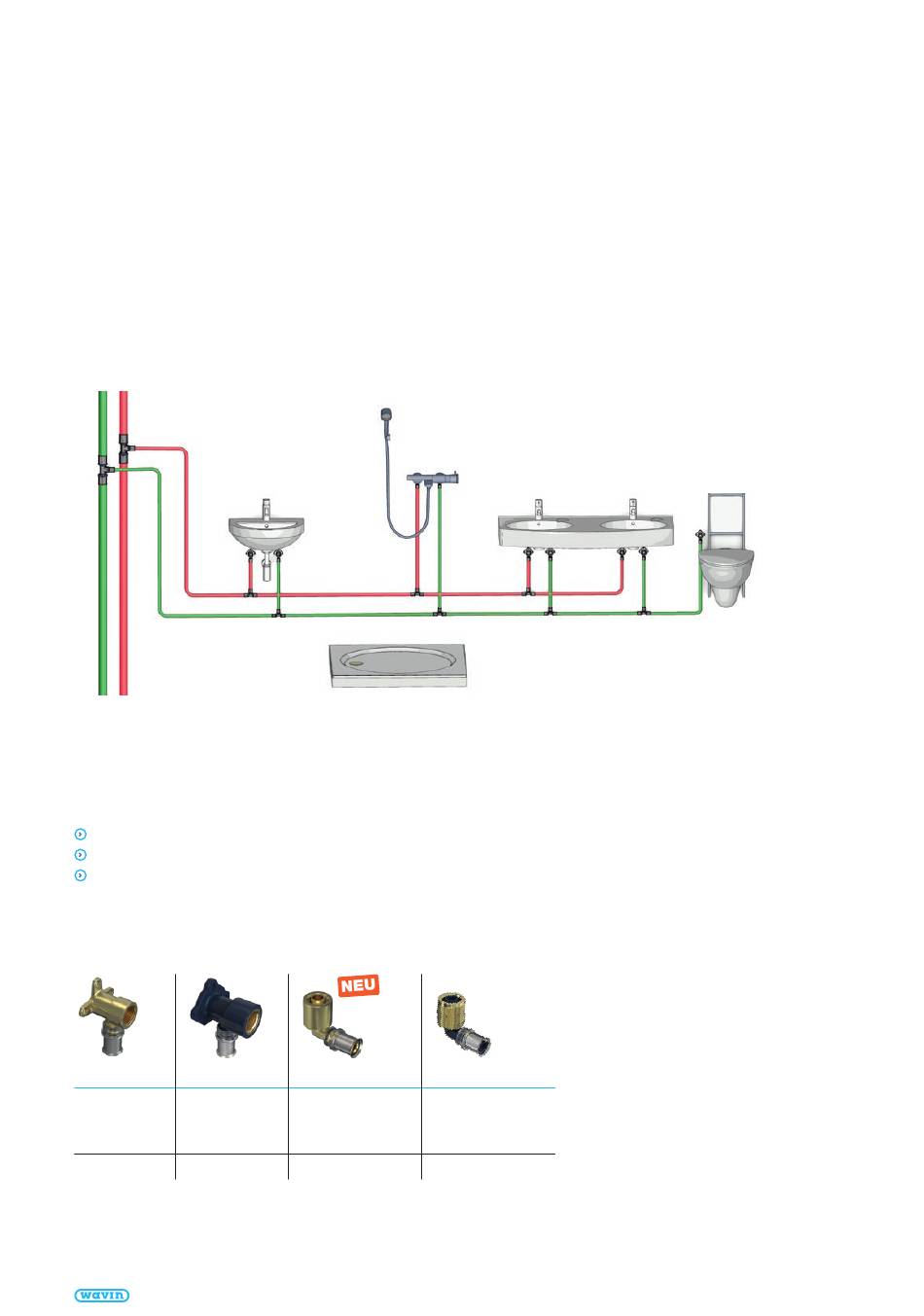

Abb. 42: Traditionelles Verteilsystem,
die sog. T-Stück Installation
