3. Einstecken und prüfen
Vergewissern Sie sich, dass das Rohr richtig eingesetzt und im Sichtfenster erkennbar ist:
Tigris K5 / M5: Schieben Sie das Rohr bis zum Anschlag in das Formteil ein (erkennbar im 360° Sichtfenster des Fixrings)
Tigris K1 / M1: Schieben Sie das Rohr bis zum Anschlag in das Formteil ein (erkennbar im Sichtfenster der Hülse)
smartFIX: Schieben Sie das Rohr bis zum Anschlag in das Formteil ein (erkennbar im Sichtfenster der Hülse)
Tigris K5
Tigris M5
Tigris K1
Tigris M1
smartFIX

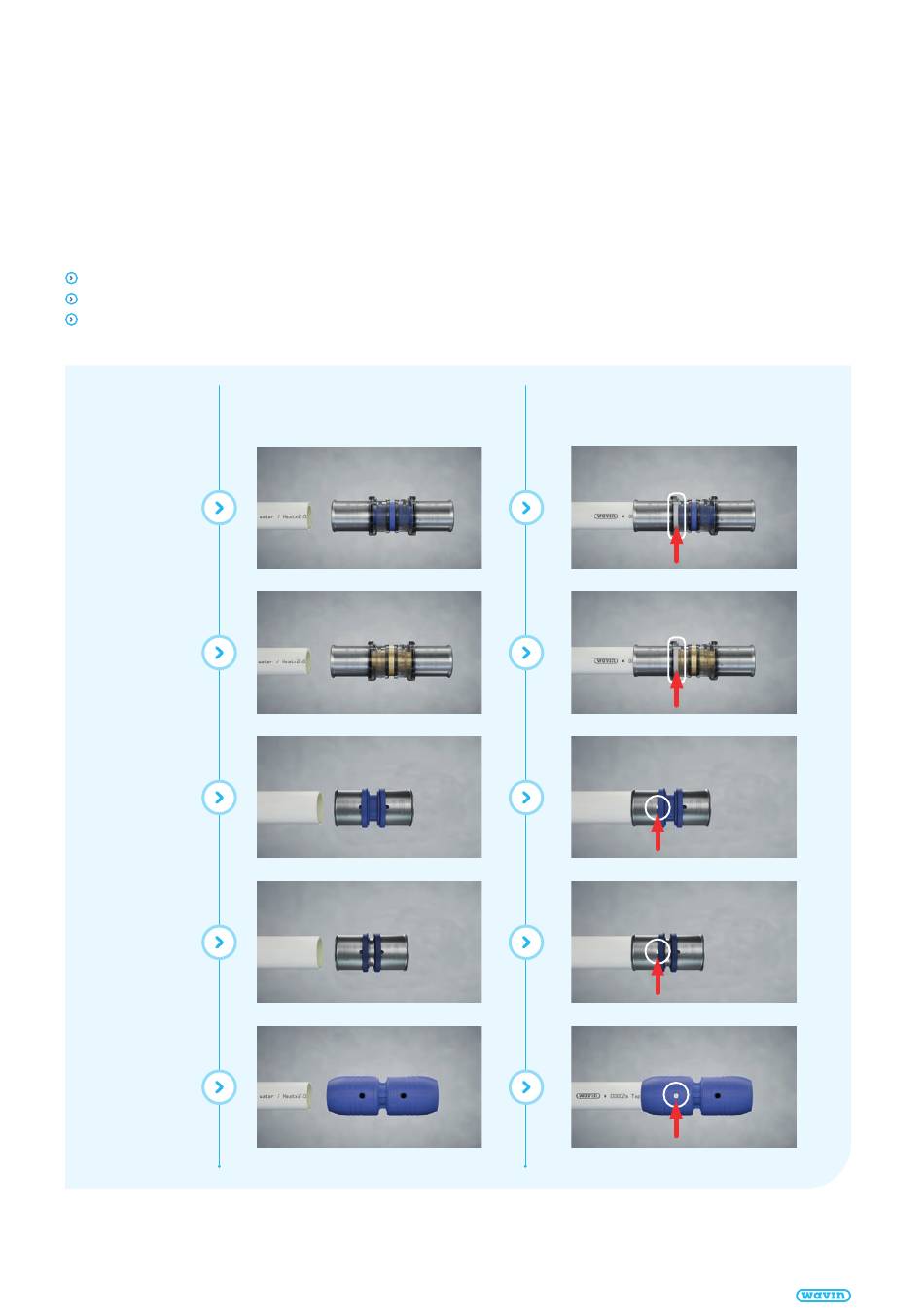

Abb. 24: Prüfung der korrekten Einführung des Rohrs mit Einstecktiefenkontrolle
