13. Brandschutz
Übersicht mögliche Einbausituationen
1

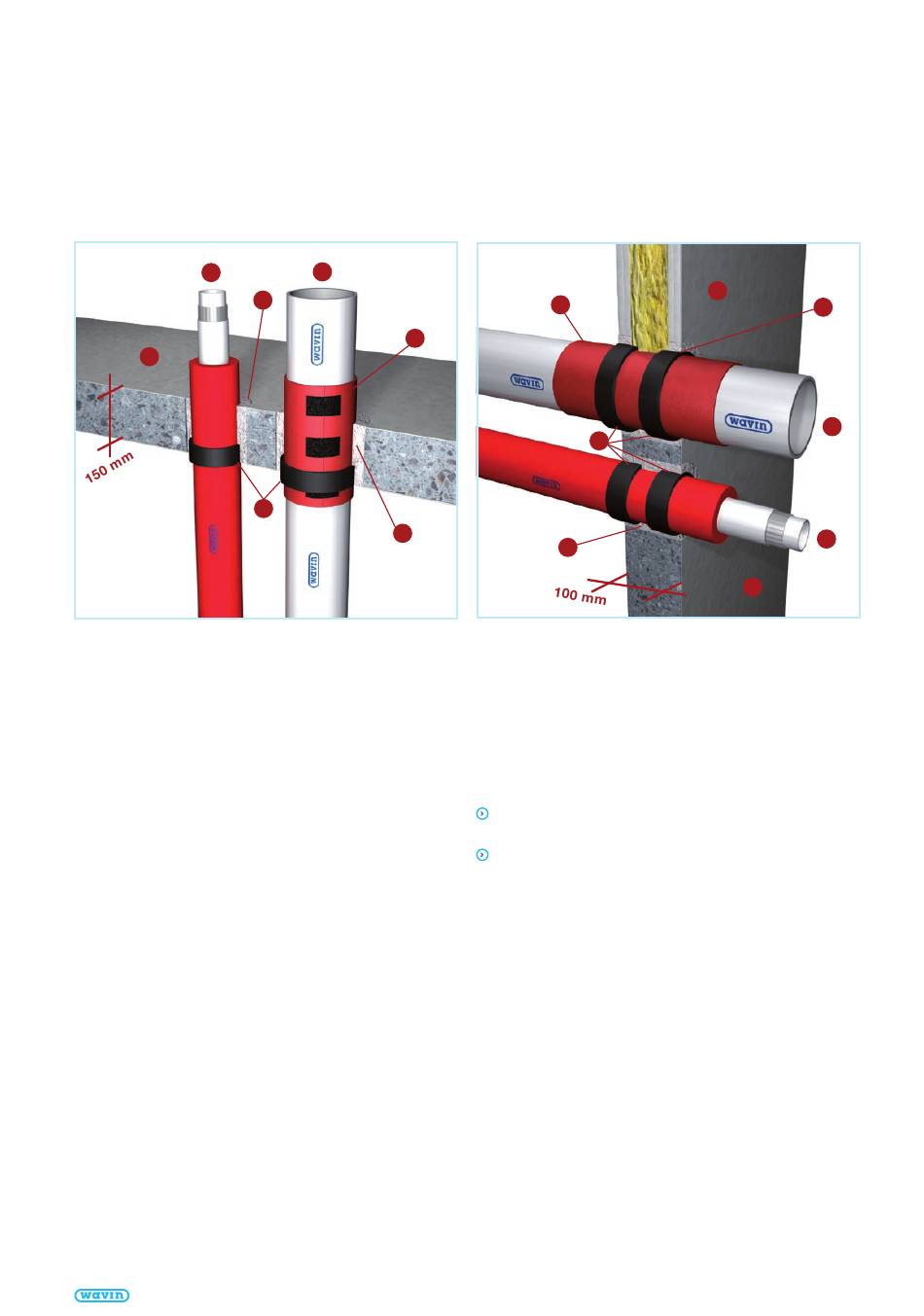

Bild 1: Gerade Rohrführung durch Decke.
Montagebeispiel Decke
Mindestanforderung Decke: 150 mm dicke Decke aus Beton
oder Porenbeton
1) Decke aus Beton, Porenbeton, Dicke ≥ 150 mm
2) Wavin Abwasserrohr
3) Schalldämmstreifen
4) Wavin Mehrschicht-Verbundrohr (isoliert)
5) Brandschutzband BB-R90 (deckenbündig)
6) Ringspalt durchgehend mit Beton, Mörtel verschlossen
114
Tigris Technisches Handbuch
2
4
6
5
3
3
6
6
b
Bild 2: Gerade Rohrführung durch Wand.
Montagebeispiel Wand
Mindestens 100 mm dicke Wand aus Beton, Porenbeton,
Kalk sandstein oder leichte Trennwände (beidseitig doppel-
beplankt mit 12,5 mm Gipskartonplatten und Mineralwolle
(Schmelzpunkt ≥ 1000 ºC) ausgefüllt).
Bei Wanddurchführungen ist immer an beiden Seiten der
Wand ein Brandschutzband erforderlich.
lm Abstand von ≤ 50 cm zur Wand muss das Rohr beid seitig
mit Rohrschellen befestigt werden.
1a) Wand aus Beton, Porenbeton oder Kalksandstein
Dicke ≥ 100 mm
1b) Leichtbauwand, beidseitig 2x 12,5 mm Gipskarton
gefüllt mit Mineralwolle (Schmelzpunkt ≥ 1000 ºC)
2) Wavin Abwasserrohr
3) Schalldämmstreifen
4) Wavin Mehrschicht-Verbundrohr (isoliert)
5) Brandschutzband BB-R90 (jeweils Wandbündig)
6a) Ringspalt beidseitig mit Gips verschlossen
(je 25 mm dick)
6b) Ringspalt durchgehend mit Beton, Mörtel verschlossen
1
b
5
1
a
Tel. +49 5936 12-0 | info@wavin.de
6
a
2
4
