4. Montagehinweise
Ausführliche Montagehinweise
Pressfitting-Verbindung herstellen
1. Vorbereitung
Achten Sie für einwandfreie Schnitte auf die Wahl geeigneter Rohrschneider. Die Verwendung anderer Werkzeuge wie
z. B. Sägen kann sich auf die Systemgarantie auswirken. Kombischeren (mit Rohrhalter) für die Abmessungen 16 – 25 mm,
Rohrschneider für die Abmessungen 32 – 75 mm. Achten Sie darauf, Schnitte immer senkrecht zur Rohrachse durchzuführen.
Eventuelle Unebenheiten und Grate entfernen.

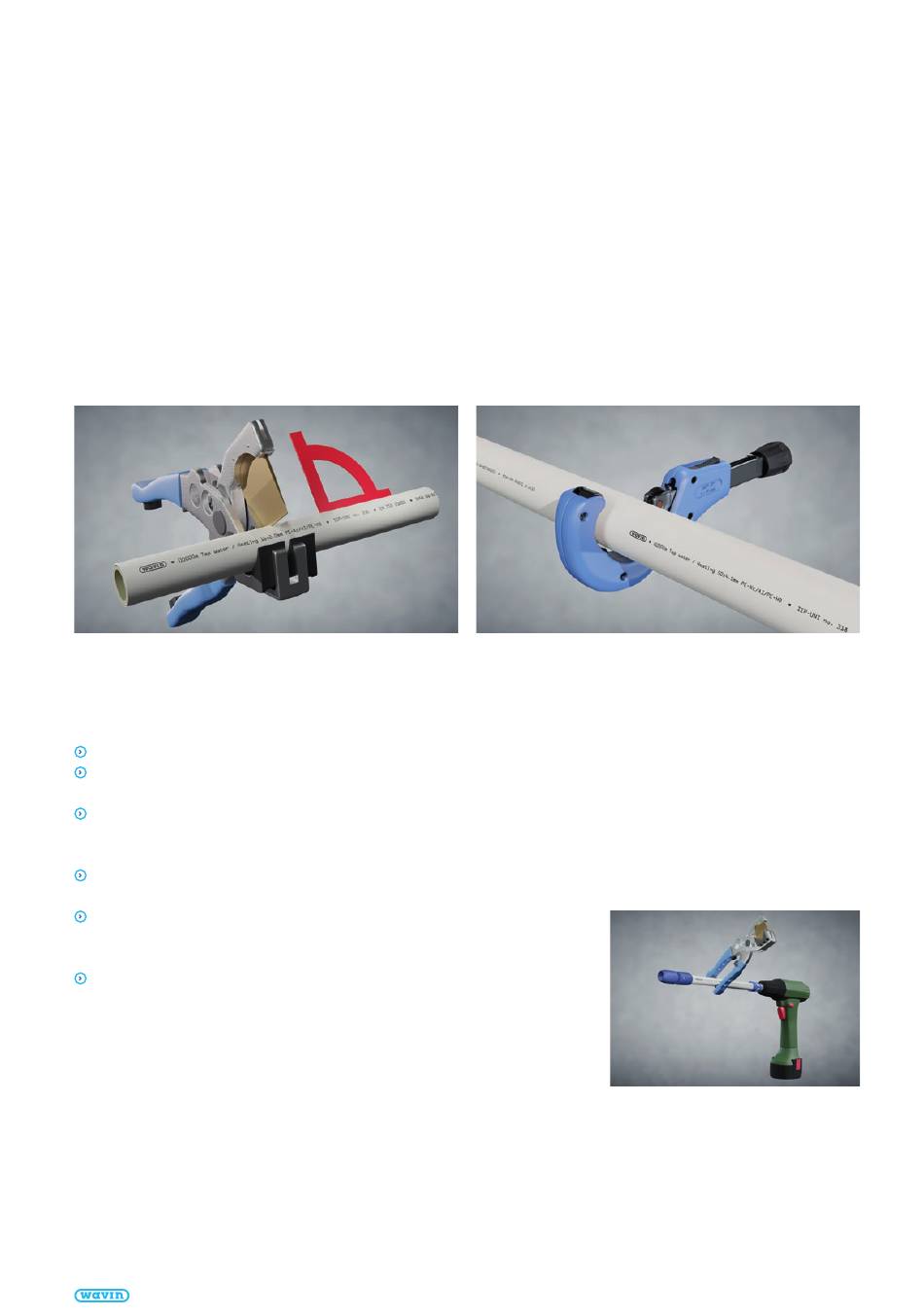

Abb. 22: Rohr ablängen
2. Kalibrierung und Anfasen
Für Tigris K1/ M1 und smartFIX sind stets Kalibrierung und Anfasung erforderlich.
Für Tigris M5 / K5 ist ein Kalibieren in den Dimensionen 16 – 20 mm nicht notwendig, in den Dimensionen 25 – 40 mm
ist weiterhin ein Kalibieren der Rohre zu empfehlen, um die Verarbeitung zu erleichtern.
Die Verwendung anderer Kalibrierwerkzeuge ist nicht zulässig und kann sich auf die Systemgarantie auswirken.
Weitere Hinweise Tigris K1/M1 und smartFIX:
Tigris K1/M1 Dimensionen 50 – 75 mm: Umlaufende Fase von mindestens 2 mm Tiefe. Aus Sicherheitsgründen
keine Akku- oder Bohrmaschine verwenden. Angesammelte Spane aus dem Kalibrierdorn entfernen.
smartFIX Dimensionen 16 – 25 mm: Umlaufende Fase von mindestens 1 mm Tiefe.
Die maximale Drehzahl von Akku- oder Bohrmaschine sollte 500 U/min betragen.
Angesammelte Späne aus dem Kalibrierdorn entfernen.
smartFIX: Ist das eine Ende des Rohrs bereits mit dem Fitting verbunden, sollte
das entgegengesetzte Ende nicht ohne Gegenhalten kalibriert werden! Es ist zu
vermeiden, dass das Rohr im Fitting rotiert!
30
Tigris Technisches Handbuch
Abb. 23: Rohr für smartFIX kalibrieren
