Installationsvarianten zur Heizkörperanbindung

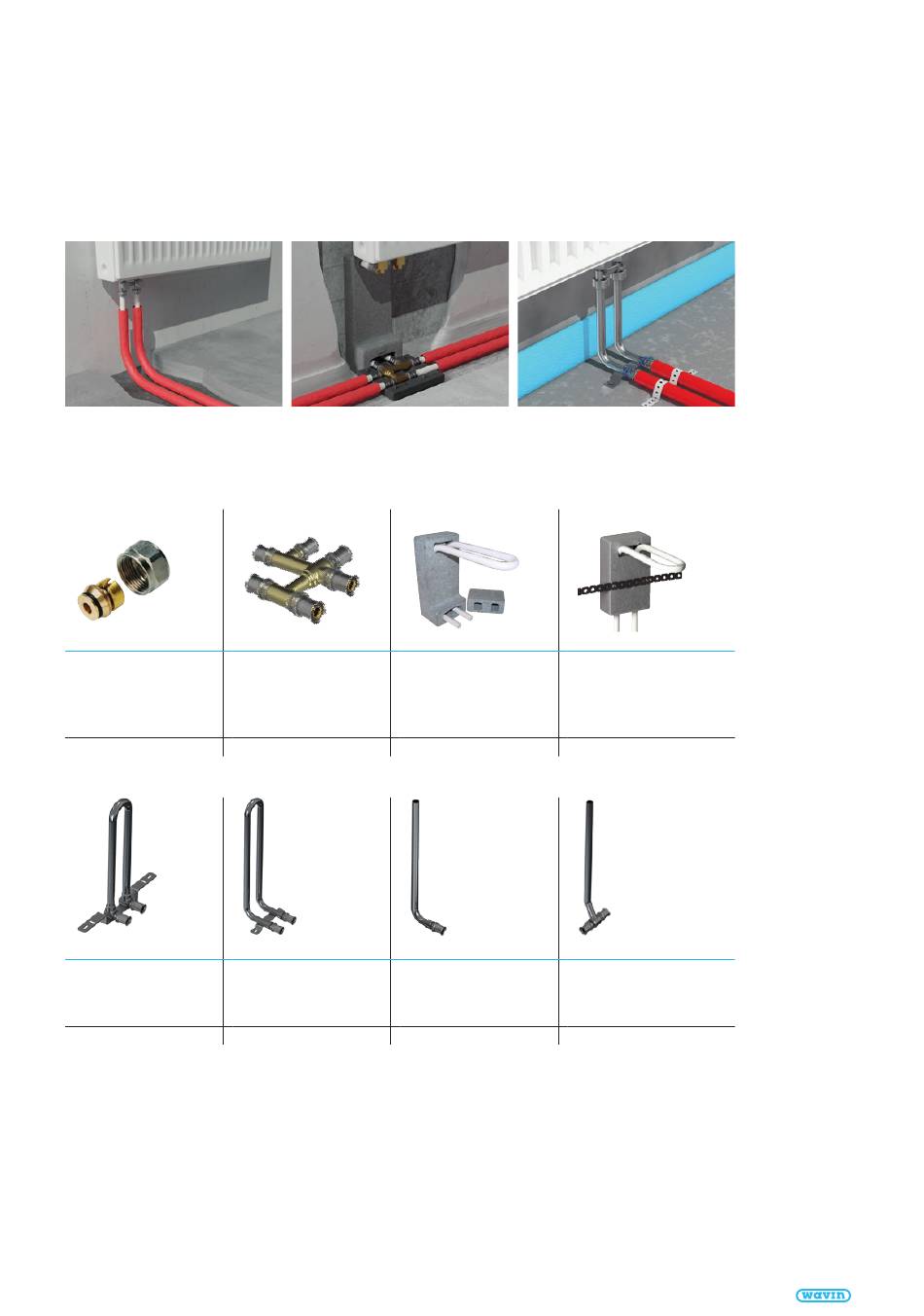

Abb. 49: Drei Installationsvarianten zur Heizkörperanbindung
Material für Beispielinstallationen
Tigris M1 Tigris M5
Anschluss-Verschraubungen Kreuzungsfitting
IG „EURO-KONUS
16 x ¾" 16 x 16 x 16
weitere Dimensionen verfügbar
Art.Nr. 4013466 Art.Nr. 4064422
Tigris M5 Tigris M5
Heizkörpermontagearmatur Heizkörpermontagearmatur
Wand Boden
16 x 15 / 230 16 x 15 / 330
Art.Nr. 4064242 Art.Nr. 4064243
www.wavin.de
Tigris Tigris
Heizkörperanschlussblock Heizkörperanschlussblock
Vario
16 x 2 16 x 2
Art.Nr. 4013510 Art.Nr. 4024556
Tigris M5 Tigris M5
Winkel-Anschlussleitung T-Anschlussleitung
L = 0,3 m L = 0,3 m
16 / 300 16 x 15 / 300
Art.Nr. 4064239 Art.Nr. 4064240
