4. Montagehinweise
Ausführliche Montagehinweise
Tigris M5-Übergang auf Kupfer, C-Stahl und Edelstahl
Kupfer-/Metallrohr auf Beschädigungen und Grate prüfen.
Beschädigte Sektionen und Grate entfernen, bevor Sie
fortfahren.
Pressverbindung in den Kupfer-Fitting schieben und gemäß
den Anweisungen des Herstellers des Kupfer-Fittings
verpressen. Zwischen Lötstelle und Außenkante des Kupfer-
Fittings ist ein Mindestabstand von 5 mm einzuhalten.
Kupfer-Fitting gemäß den Anweisungen des Kupfer-Fitting-
Lieferanten auf das Rohr verpressen.
Tigris-Rohr gemäß den Montageschritten aus der Kurz-
anleitung für Tigris K5 / M5 montieren
Achtung: Kein Verlöten oder Verschweißen, da ansonsten
die Dichtungsringe des Pressübergangs durch
Wärmeübertragung beschädigt werden.
smartFIX Steckfitting-Übergang auf Kupfer
Kupferrohr rechtwinklig ablängen
Kupferrohr innen und außen sorgfältig entgraten
und weiches Kupferrohr kalibrieren
Übergangskupplung auf Sauberkeit und korrekten Sitz
der Dichtelemente überprüfen. Übergangskupplung so weit
wie möglich auf das Kupferrohr schieben. Dabei kein Öl
oder Gleitmittel verwenden.
Tigris-Rohr gemäß smartFIX-Montageanleitung montieren
(siehe Montagehinweise Kurzanleitung). Anhand des
Sichtfensters der blauen Hülse korrektes Einschieben
des Tigris-Rohrs prüfen.
34
Tigris Technisches Handbuch

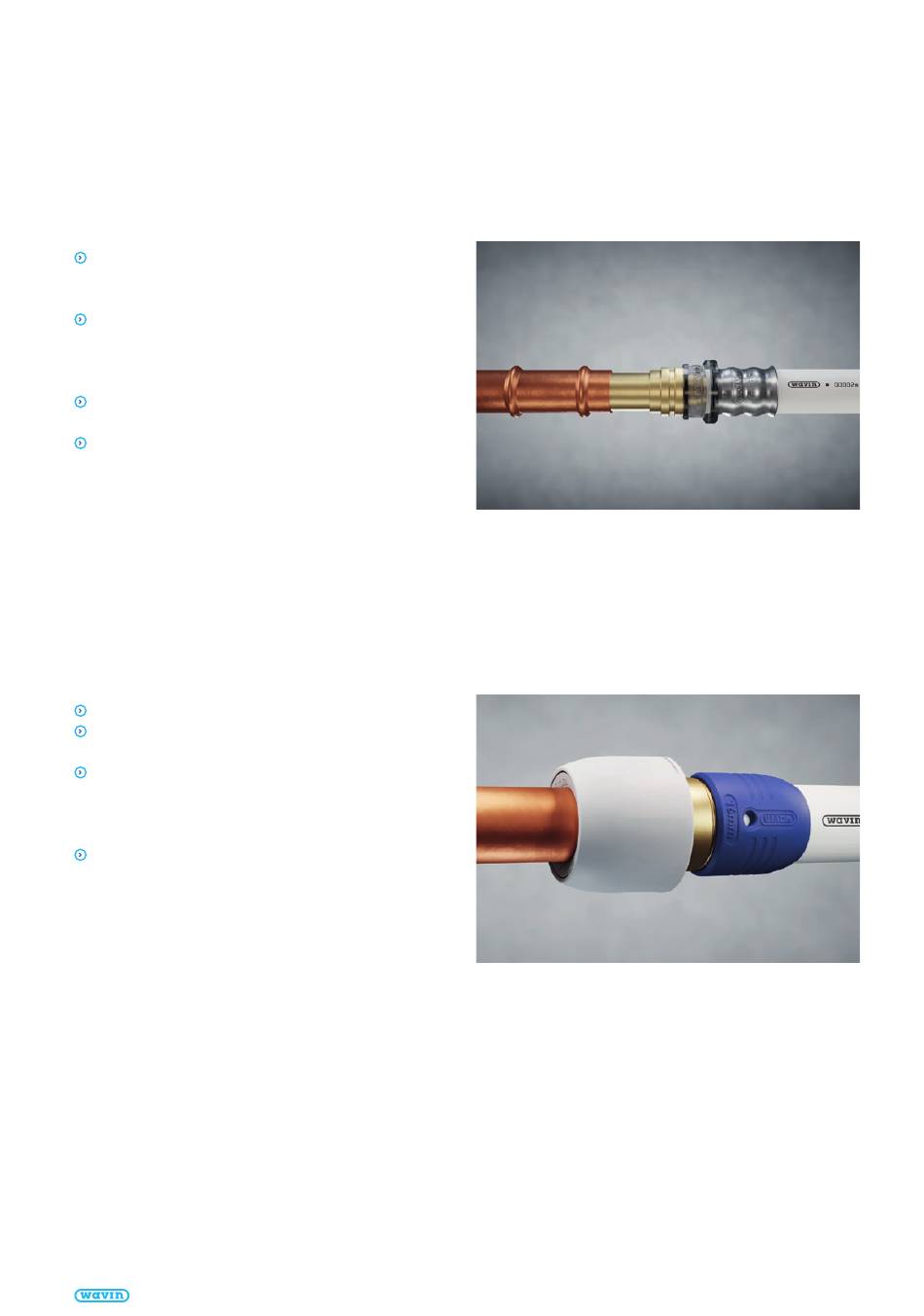

Abb. 28: Übergang auf Kupfer, C-Stahl und Edelstahl mit Tigris M5
Abb. 29: Übergangskupplung auf Kupferrohre mit smartFIX
