2.3.1

Einbau der Einschub-Version in den Schrank

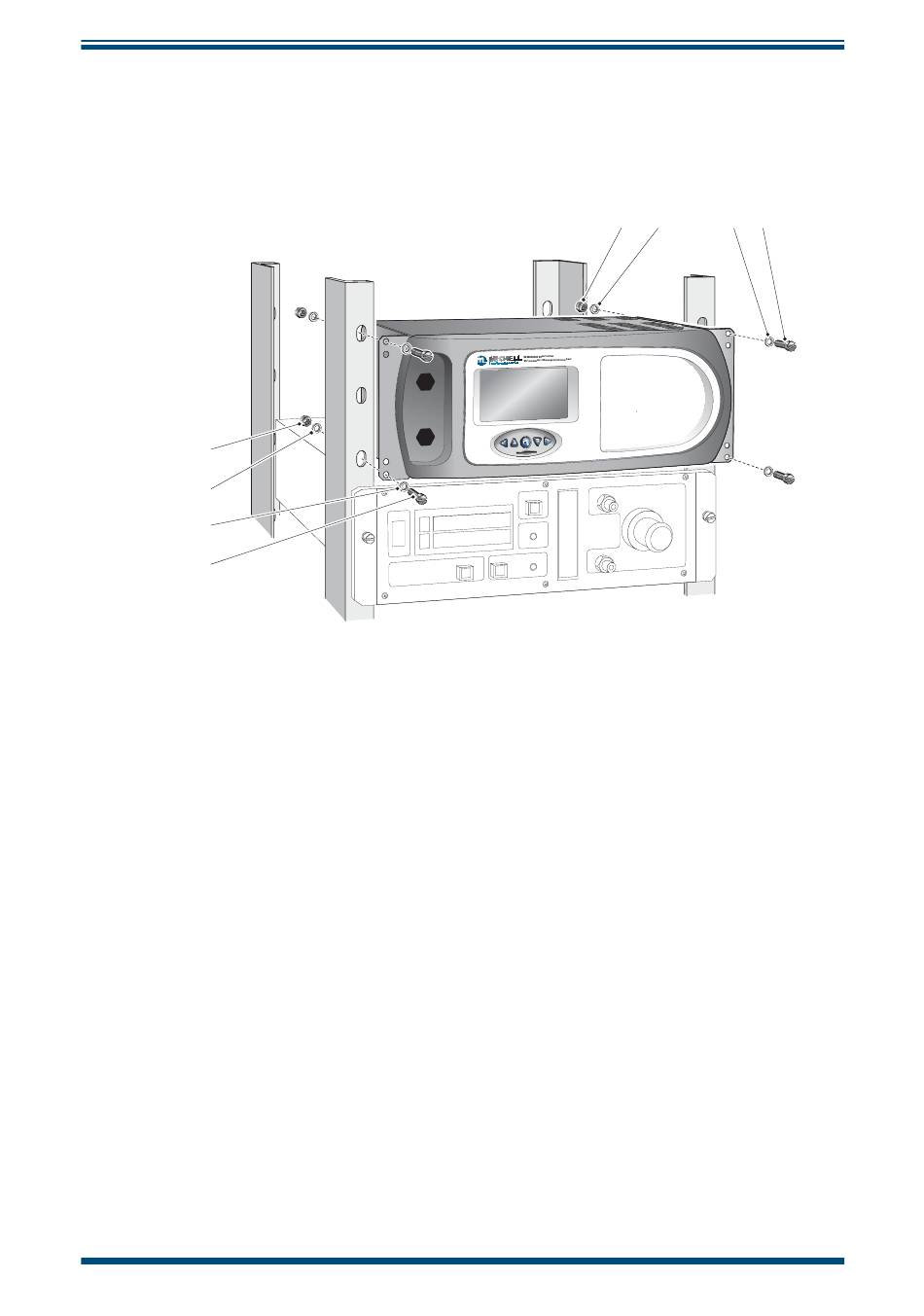

Abb. 3 zeigt die Vorgehensweise für den Einbau einer Einschub-Version in einen 19"-Schrank.
Der Einbau erfolgt in folgenden Schritten:
4
3
2
1
1. Entfernen Sie die Anschlussstecker von den Alarm- und Analogausgangsbuchsen.
2. Falls erforderlich, entfernen Sie auch alle Abdeckungen vom Schrank, um
freien Zugang von der Seite und von hinten zu haben.
3. Schließen Sie die Anschlussstecker der Alarme und Analogausgänge (s. Kap.
2.6.2 & 2.6.3) an die interne Schrankverdrahtung an, um sicher zu stellen,
das genügend Verbindungkabel zum Herausziehen des Geräts aus dem
Schrank zur Verfügung steht.
4. Schieben Sie das Gerät in den Schrank und unterstützen Sie das Gewicht, um
die vier Befestigungsschrauben einsetzen zu können.
5. Überprüfen Sie, dass sich die Geräte-Frontplatte bündig und rechtwinklig im
Schrank befi ndet und ziehen Sie dann die Schrauben fest.
6. Stecken Sie die Anschlusstecker für Alarme und Analogausgänge wieder auf
die zugehörigen Buchsen auf der Rückseite des Geräts (s. Kap. 2.6.2 & 2.6.3)
und schließen Sie , soweit erforderlich, den externen Pt100-Fühler und das
USB-Kabel an.
7. Schließen Sie die Netzstecker an und schalten Sie den Netzschalter auf EIN
(ON).
8. Nun können, soweit gewünscht, die Abdeckungen im Schrank wieder
angebracht werden.
Der Ausbau des Geräts aus dem Schrank geschieht in umgekehrter Reihenfolge.
Michell Instruments

Einbau in 19"-Schrank

Abb 3
INSTALLATION
4 3 2 1
