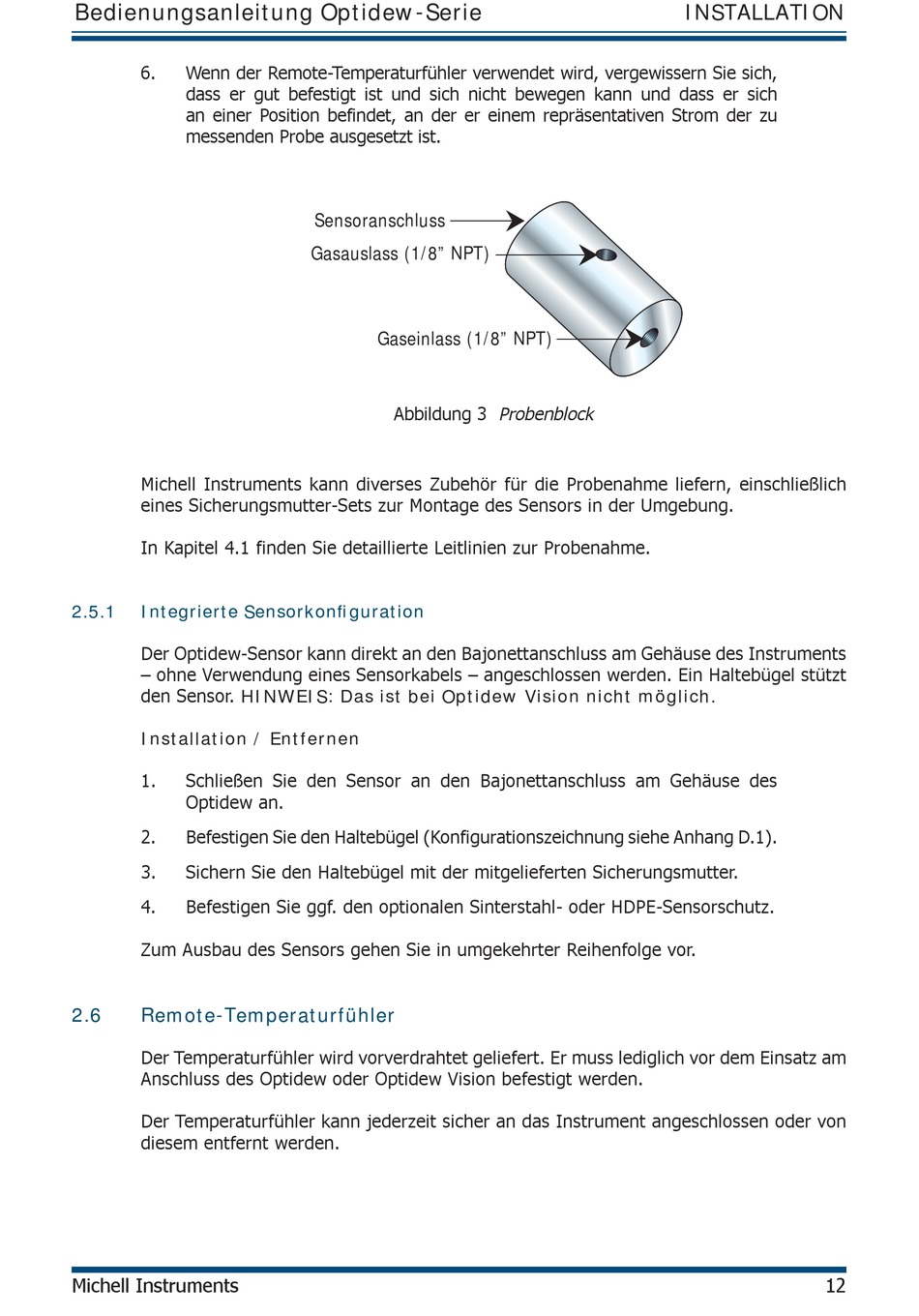

Bedienungsanleitung Optidew-Serie
6.
Wenn der Remote-Temperaturfühler verwendet wird, vergewissern Sie sich,
dass er gut befestigt ist und sich nicht bewegen kann und dass er sich
an einer Position befindet, an der er einem repräsentativen Strom der zu
messenden Probe ausgesetzt ist.
Michell Instruments kann diverses Zubehör für die Probenahme liefern, einschließlich
eines Sicherungsmutter-Sets zur Montage des Sensors in der Umgebung.
In Kapitel 4.1 finden Sie detaillierte Leitlinien zur Probenahme.
2.5.1
Integrierte Sensorkonfi guration
Der Optidew-Sensor kann direkt an den Bajonettanschluss am Gehäuse des Instruments
– ohne Verwendung eines Sensorkabels – angeschlossen werden. Ein Haltebügel stützt
den Sensor. HINWEIS: Das ist bei Optidew Vision nicht möglich.
Installation / Entfernen
1.
Schließen Sie den Sensor an den Bajonettanschluss am Gehäuse des
Optidew an.
2.
Befestigen Sie den Haltebügel (Konfigurationszeichnung siehe Anhang D.1).
3.
Sichern Sie den Haltebügel mit der mitgelieferten Sicherungsmutter.
4.
Befestigen Sie ggf. den optionalen Sinterstahl- oder HDPE-Sensorschutz.
Zum Ausbau des Sensors gehen Sie in umgekehrter Reihenfolge vor.
2.6
Remote-Temperaturfühler
Der Temperaturfühler wird vorverdrahtet geliefert. Er muss lediglich vor dem Einsatz am
Anschluss des Optidew oder Optidew Vision befestigt werden.
Der Temperaturfühler kann jederzeit sicher an das Instrument angeschlossen oder von
diesem entfernt werden.
Michell Instruments
Sensoranschluss
Gasauslass (1/8" NPT)
Gaseinlass (1/8" NPT)

Abbildung 3 Probenblock

INSTALLATION
12
