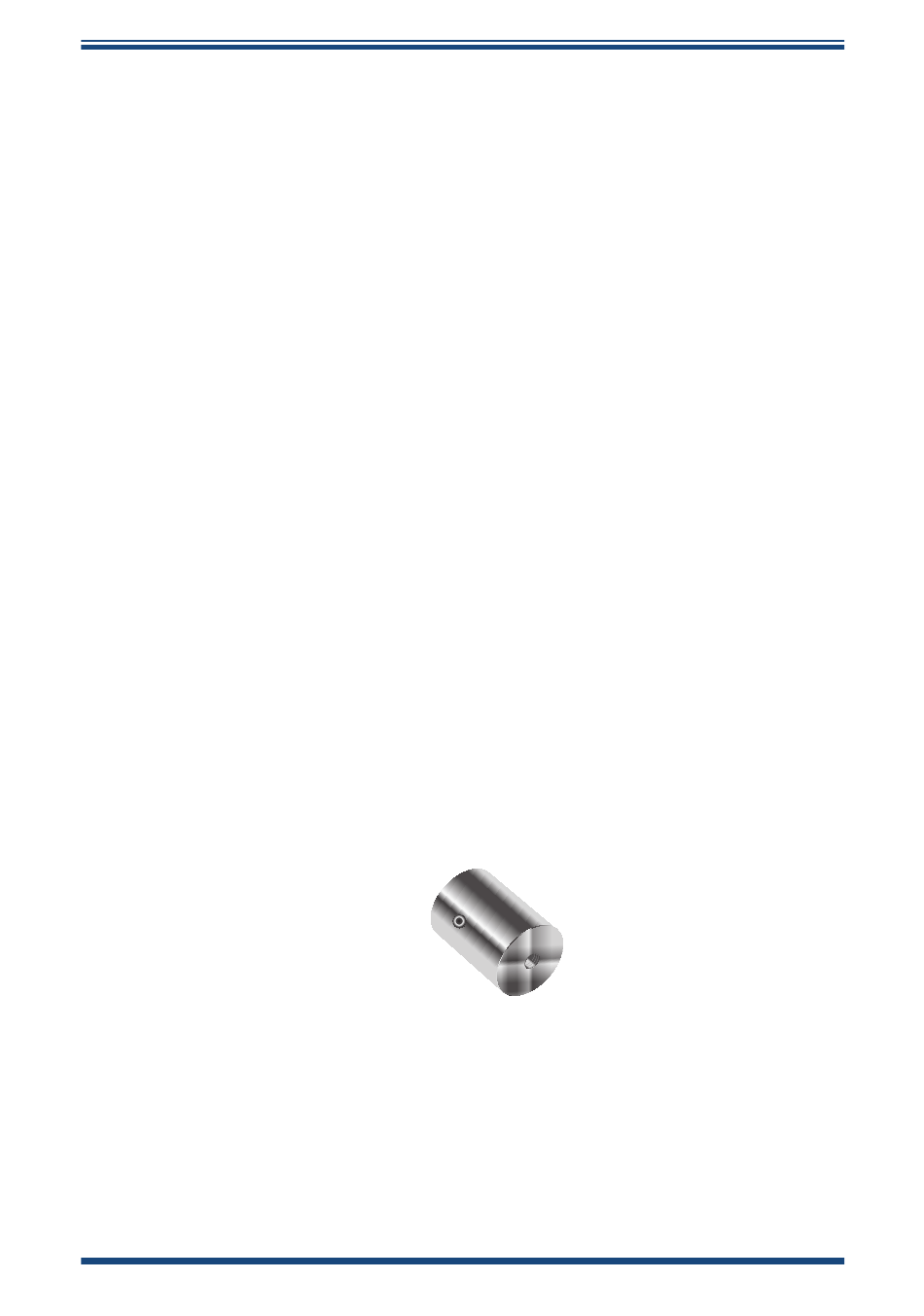

Abbildung 21 Probenblock - Michell Instruments S8000 Bedienungsanleitung

BETRIEB
4. Partikel - Partikel, die am Sensor vorbeikommen, können sich nach
und nach auf dem Spiegel absetzen. Das kann zu einem Verlust des
Reflexionsvermögens des Spiegels führen. Durch DCC wird das kompensiert,
indem alles auf der Oberfläche des Spiegels berücksichtigt wird, wenn der
Optik-Zustand zurückgesetzt wird. Wenn die Probleme aber zu gravierend
werden, wird das Symbol ‚Optics Warning' in der Sensorstatus-Anzeige
angezeigt.
5. Probentemperatur - beachten Sie den Unterschied zwischen der
Probentemperatur und der Taupunkt-Temperatur. Achten Sie darauf, dass
der verwendete Sensor eine ausreichende Kühlkapazität für die Messung
hat (weitere Informationen in Kapitel 4.5.7).
Wenn der Sensor nicht über die notwendige Kühlkapazität verfügt, sollten Sie überlegen,
ob Sie ein Extraktionssystem einsetzen, damit die Probe vor der Messung gekühlt werden
kann.
6. Probendruck - wenn Sie Messwerte für ppmV oder g/m3 benötigen, achten
Sie darauf, dass sich der Sensor in einer Umgebung mit bekanntem Druck
befindet. Sie können diesen Druck entweder über die Anwendungssoftware
in das S8000 eingeben oder einen Drucksensor direkt am Messpunkt
anschließen (siehe Abschnitt 2.5.9).
Extraktion
Wenn der Sensor in das Gasaufbereitungssystem eingebaut wird, gelten die vorstehenden
Punkte weiterhin; allerdings sollte auch Folgendes bedacht werden:
1. Extraktionspunkt - achten Sie darauf, dass der gewählte Extraktionspunkt
für den Prozess repräsentativ ist, d. h. dass die gewünschte Probe am
Extraktionspunkt vorbeiströmt und dass die Probe nicht von einem
Totvolumen genommen wird.
2. Heizung für Gehäuse und Probenleitung - wenn die Probe einen Taupunkt
hat, der über der Umgebungstemperatur liegt, müssen alle dem Sensor
vorgeschalteten Komponenten auf mindestens 10 °C über dem Taupunkt
der Probe erwärmt werden, um sicherzustellen, dass das Wasser in der
Dampfphase bleibt.
