MDM50-HP Bedienungsanleitung
3.4

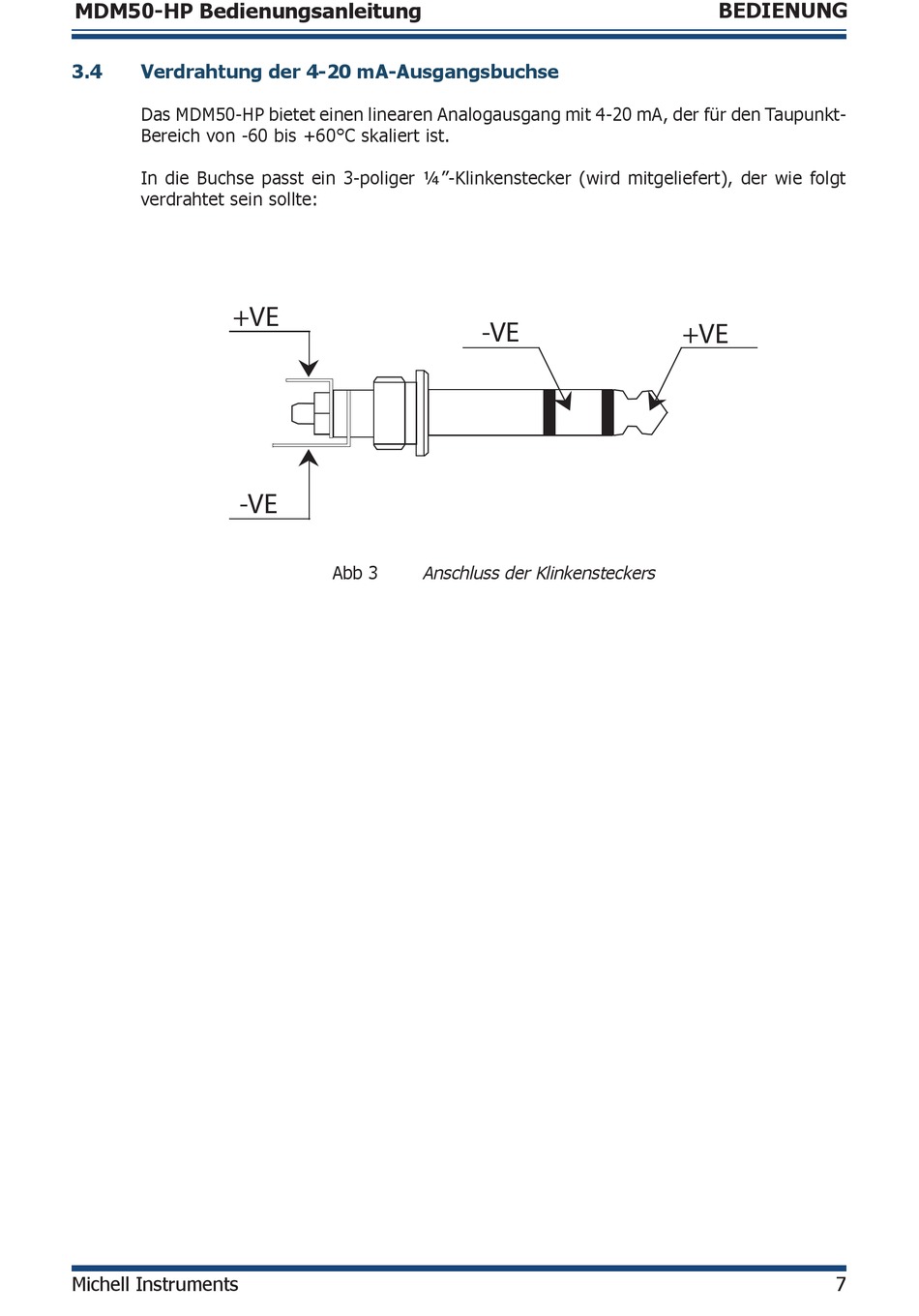

Verdrahtung der 4-20 mA-Ausgangsbuchse
Das MDM50-HP bietet einen linearen Analogausgang mit 4-20 mA, der für den Taupunkt-
Bereich von -60 bis +60°C skaliert ist.
In die Buchse passt ein 3-poliger ¼"-Klinkenstecker (wird mitgeliefert), der wie folgt
verdrahtet sein sollte:
+VE
-VE
Michell Instruments
Anschluss der Klinkensteckers
Abb 3
-VE
BEDIENUNG
+VE
7
