INSTALLATION
2.3 Umbau des S8000 Remote zur Gehäusebefestigung
Um ein S8000 Remote in einen Gehäuseträger einzubauen, wird das passende Zubehör
benötigt (Optional - Part No. S8K-PKI).
Dieses Umbau-Set enthält zwei Stahlwinkel (3) und acht Zylinderschrauben (1). Jeder Winkel
wird an der Stirnseite des Geräts mit vier Schrauben befestigt (s. Abb. 2).
1 2 3
1. Stellen Sie das Gerät auf die linke Stirnseite und bringen Sie die vier
Bohrungen im Haltewinkel mit denen auf der rechten Stirnseite des Gehäuses
zur Deckung, wobei der Flansch des Winkels nach außen zeigt.
2. Stecken Sie die vier Schrauben (1) mit Unterlegschrauben (2) durch den
Haltewinkel (3) und ziehen Sie sie mit den Fingern fest.
3. Überprüfen Sie, ob die Vorderseiten von Flansch und Gerät bündig sind und
schrauben Sie anschließend die Zylinderschrauben fest.
4. Drehen Sie das Gerät nun auf die rechte Stirnseite und befestigen Sie in
gleicher Weise den Haltewinkel an der linken Stirnseite.
Um die beiden Haltewinkel wieder zu entfernen, bauen Sie ein eingebautes Gerät aus
dem Gehäuseträger wieder aus und führen Sie die obigen Arbeitsschritte in umgekehrter
Reihenfolge aus.
4
S8000 Remote
Precision Dewpointmeter
ºC
Tempe rature
ºC
Relativ e Humid ity
%rh
ºC

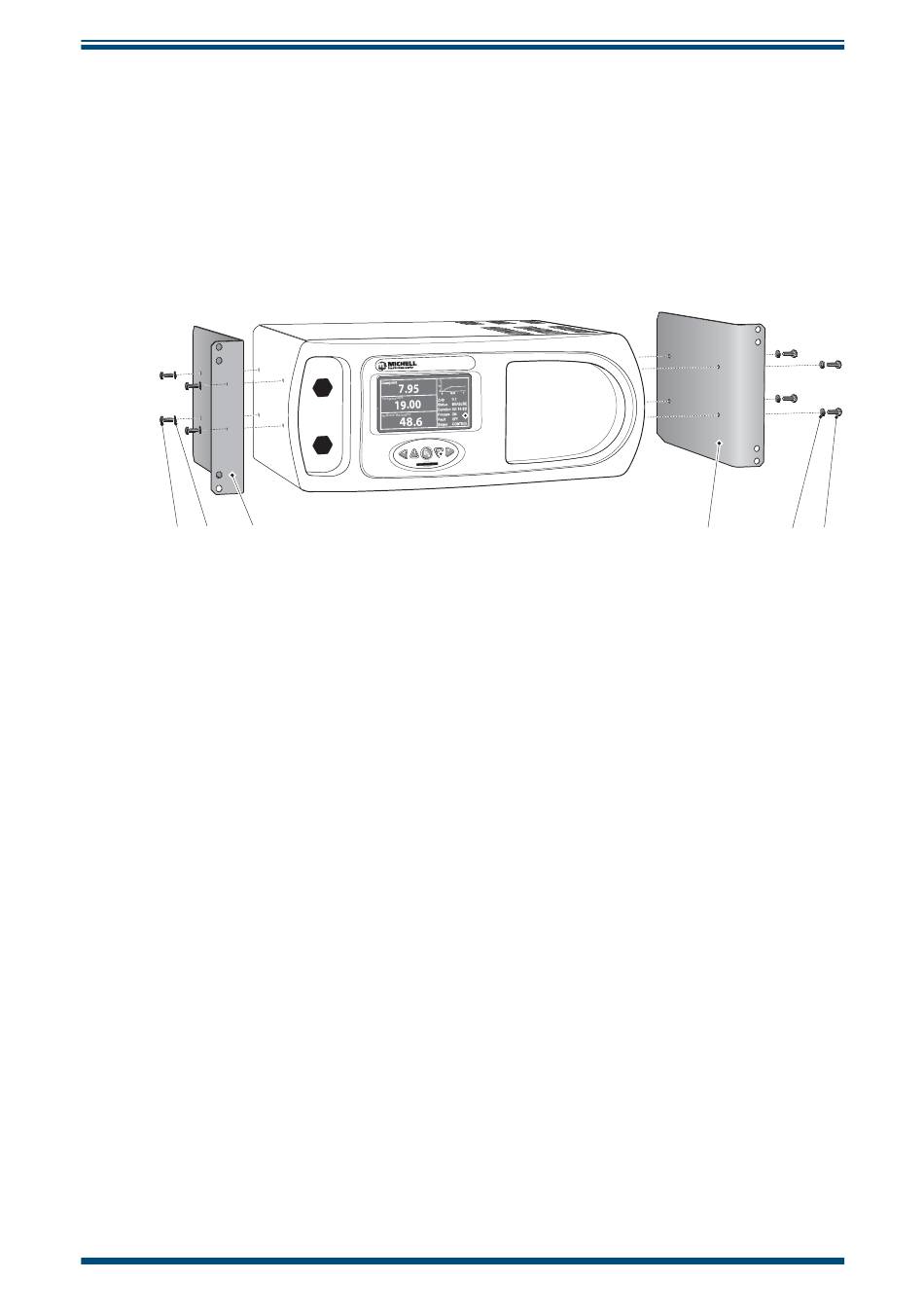

Abb 2 Umbau des S8000 Remote für Rack-Montage
S8000 Remote Bedienungsanleitung
97228 DE Ausgabe 3, März 2017
3 2 1
