Installation
3 Installation
3.1 Sicherheitshinweise
3
3
VORSICHT
ELEKTRISCHE GEFAHR
Der Betreiber bzw. der Elektroinstallateur ist für eine
ordnungsgemäße Erdung und die Einhaltung der jeweils
gültigen nationalen und örtlichen Sicherheitsvorschriften
verantwortlich.
Siehe Kapitel 2 Sicherheit und das entsprechende Produk-
thandbuch bzw. die entsprechende Bedienungsanleitung des
Frequenzumrichters. Beachten Sie außerdem stets die
Anleitung des Motorherstellers.
3.2 Installation der STO-Funktion
Befolgen Sie zum Anschluss des Motors, der Netzver-
sorgung und der Steuerkabel die Anweisungen zur
sicheren Installation im Produkthandbuch bzw. in der
Bedienungsanleitung des Frequenzumrichters.
Weitere Informationen zur Installation mit der Ex-zertifi-
®
zierten VLT
PTC Thermistor Card MCB 112 finden Sie unter
Kapitel 3.3 Installation in Kombination mit VLT
Thermistor Card MCB 112.
Aktivieren Sie die Funktion „Safe Torque Off" wie folgt:
1.
Entfernen Sie die Drahtbrücke zwischen den
Steuerklemmen 37 und 12 oder 13. Ein
Durchschneiden oder Brechen der Drahtbrücke
reicht zur Vermeidung von Kurzschlüssen nicht
aus. (Siehe Drahtbrücke in Abbildung 3.1)
8
Safe Torque Off
®
PTC
Danfoss A/S © 01/2018 Alle Rechte vorbehalten.

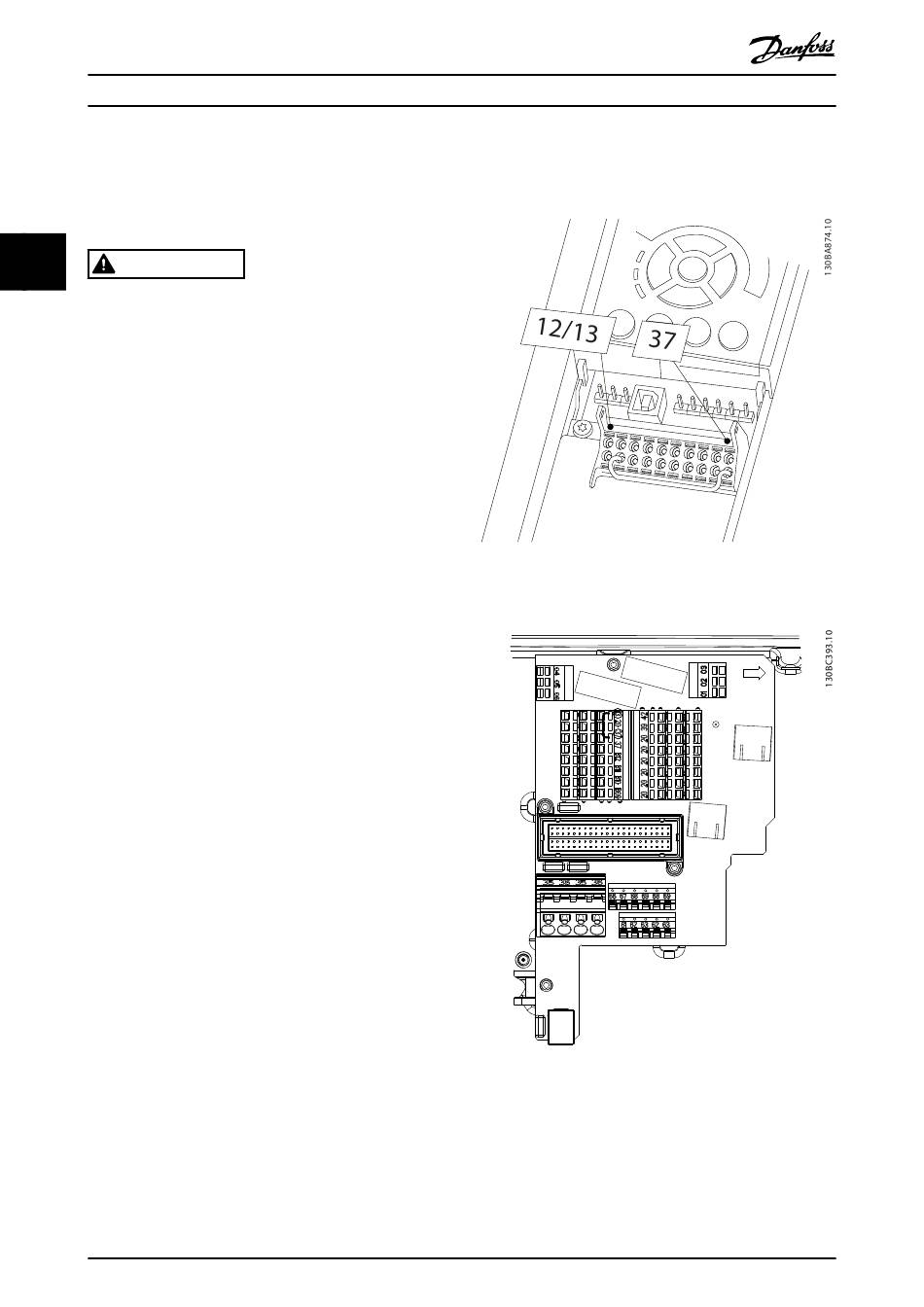

Abbildung 3.1 Drahtbrücke zwischen den Klemmen 12/13
(24 V) und 37 (alle Frequenzumrichter außer FCD 302)
Abbildung 3.2 Drahtbrücke zwischen den Klemmen 13 (24 V)
und 37 (FCD 302)
2.
Schließen Sie ein externes Sicherheitsüberwa-
chungsrelais über eine stromlos geöffnete
Sicherheitsfunktion an Klemme 37 (Safe Torque
MG37D503
