7.3 Topologie RS485-Netzwerk (IRDH275B)

Die optimale Topologie für ein RS485-Netzwerk ist eine Punkt-zu-Punkt-Ver-
bindung. Dabei ist Gerät 1 mit Gerät 2, Gerät 2 mit Gerät 3, Gerät 3 mit Gerät n
usw. verbunden („Daisy chain"-Verbindung). Das RS485-Netzwerk stellt eine
unverzweigte, kontinuierliche Strecke dar.
7.3.1

Richtige Verlegung

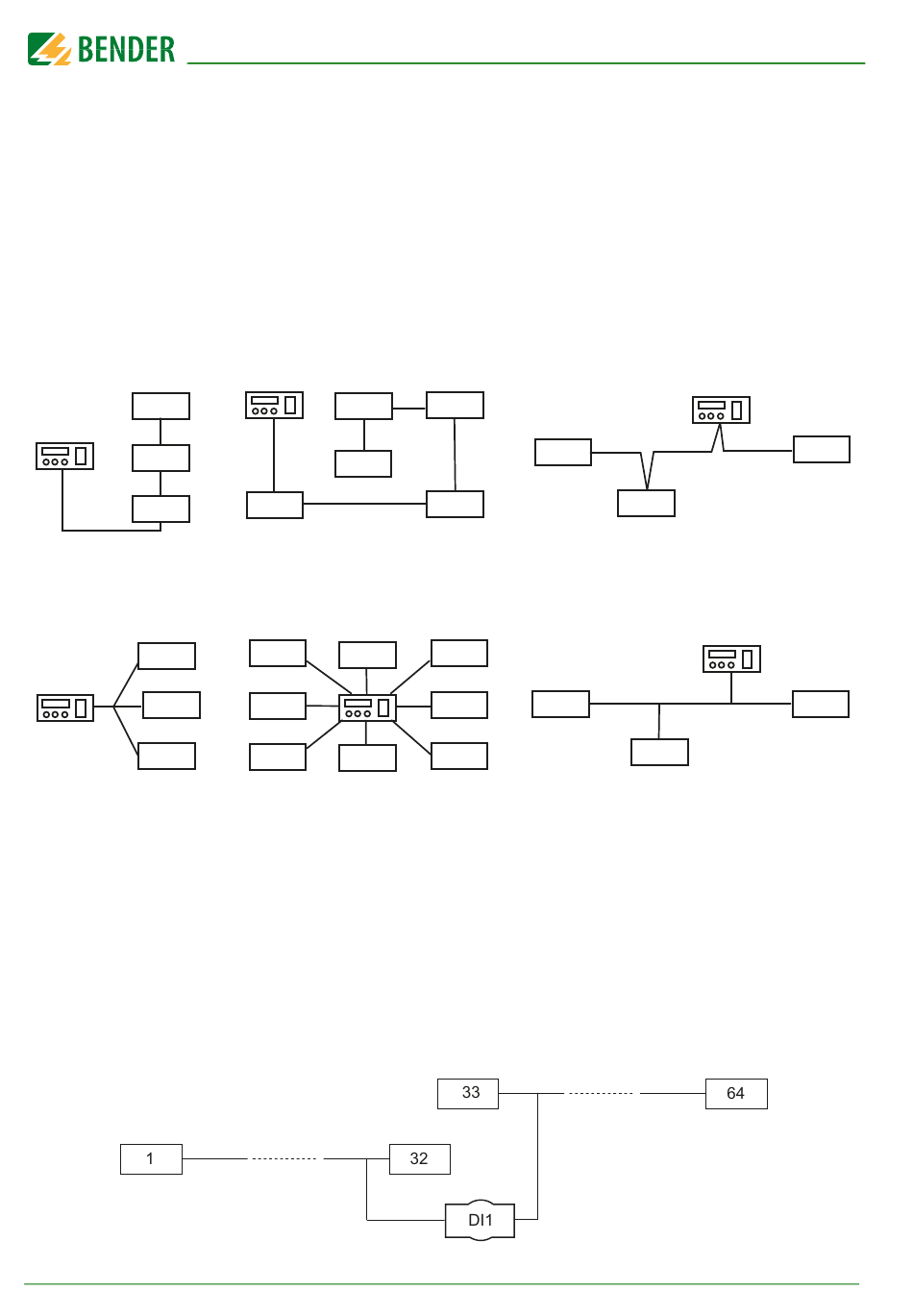

Drei Beispiele für eine richtige Verlegung:
7.3.2

Falsche Verlegung

Drei Beispiele für eine falsche Verlegung:
7.3.3

Verdrahtung

Für die Verdrahtung des RS485-Netzwerks wird folgende Leitung empfohlen:
Geschirmte Leitung, Ader-Durchmesser ≥ 0,6 mm
(z.B. J-Y(St)Y 2x0,6), Schirm einseitig an Erde (PE).
Anschluss an die Klemmen A und B.
Die maximale Bus-Teilnehmerzahl ist auf 32 Geräte beschränkt. Sollen weitere
Geräte angeschlossen werden, hält Bender hierfür den Schnittstellenverstär-
ker DI1 bereit.
