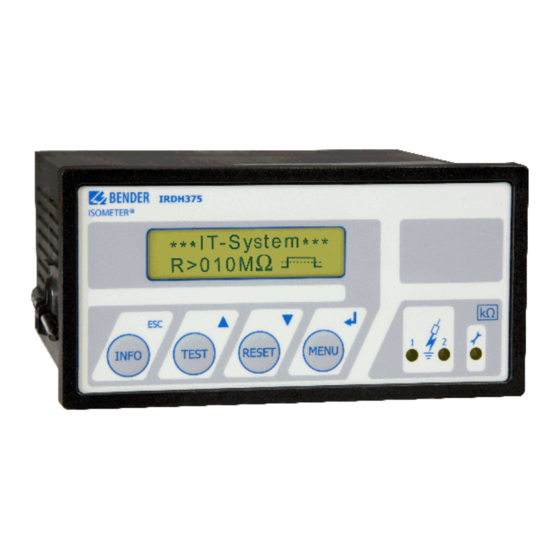

- Seite 1 ISOMETER® IRDH375 Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Stromversorgungen (IT-Systeme) Mit Sicherheit Spannung IRDH375_D00124_02_D_XXDE/09.2018...
- Seite 2 • Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldung mit Datum/Uhrzeit • Beleuchtete Klartextanzeige • Galvanisch getrennte RS-485-Schnittstelle (BMS-Protokoll) zum Datenaustausch mit anderen • RS-485-Schnittstelle Bender-Komponenten • Steckbare Anschlussklemmen • Netztrennrelais für den Betrieb mehrerer ISOMETER® in gekoppelten IT-Systemen Zulassungen • Stromausgang 0(4)…20 mA Anwendung in gekoppelten IT-Systemen Durch die in der Geräteversion IRDH375B enthaltenen Netztrennrelais und die Steuerein-...
- Seite 3 ISOMETER® IRDH375 Bedienelemente Anschlussschaltbild IRDH375 ISOMETER® 5 6 7 INFO“-Taste: für Abfrage von Standardinformation ESC-Taste: Zurück Menü-Funktion „TEST“-Taste: Selbsttest aufrufen Pfeiltaste aufwärts: Parameteränderung, scrollen „RESET“-Taste: Löschen von Installations- und Fehlermeldungen Pfeiltaste abwärts: Parameteränderung, scrollen „MENU“-Taste: Aufruf Menü-System Enter-Taste: Bestätigung Parameteränderung Alarm-LED „1“...
- Seite 4 ISOMETER® IRDH375 Bestellangaben Versorgungsspannung U Gekoppelte IT- RS-485-Schnittstelle Ausgang Art.-Nr. Systeme 88…264 V 77…286 V externe kΩ-Anzeige IRDH375-435 B91065000 ASCII nicht geeignet 0…400 µA – 19,2…72 V IRDH375-427 B91065002 88…264 V 77…286 V IRDH375B-435 B91065004 Stromausgang geeignet 0(4…20 mA) – 19,2…72 V IRDH375B-427 B91065006...
-
Seite 5: Technische Daten
ISOMETER® IRDH375 Technische Daten Isolationskoordination nach IEC 60664-1 Schaltglieder Bemessungsspannung AC 800 V Schaltglieder 3 Wechsler Bemessungs-Stoßspannung/Verschmutzungsgrad 8 kV/3 K1 (Alarm 1), K2 (Alarm 2), K3 (Gerätefehler) Arbeitsweise K1, K2 (Alarm 1/Alarm 2) Arbeits- oder Ruhestromschaltung Spannungsbereiche Werksseitige Einstellung (Alarm 1/Alarm 2) Arbeitsstromschaltung Arbeitsweise K3 (Gerätefehler) Ruhestromschaltung... - Seite 6 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de BENDER Group...
