9. Gerätekommunikation
Über die RS485-Schnittstelle des Gerätes können Daten entweder über das BMS-Protokoll
oder das Modbus RTU-Protokoll übertragen werden. Das gewünschte Protokoll und die Pro-
tokollparameter werden Menü 8.2 (6.3) "Schnittstelle" eingestellt.

9.1 RS-485-Schnittstelle mit BMS-Protokoll

Die von der Geräteelektronik galvanisch getrennte RS-485-Schnittstelle dient als physikali-
sches Übertragungsmedium für das BMS-Busprotokoll. Wenn ein ISOMETER® oder andere
busfähige Geräte über den BMS-Bus zu einem Netzwerk verbunden werden, muss der BMS-
Bus an seinen beiden Enden mit Abschlusswiderständen von jeweils 120 Ω terminiert werden.
Das Gerät verfügt zu diesem Zweck über den Terminierungsschalter RS-485 Term. (ON/OFF).
Ein nicht terminiertes RS-485-Netzwerk kann instabil werden und Fehlfunktionen erzeugen.
Es dürfen nur das erste und das letzte Gerät in der Linie terminiert werden. Enthält das Netz-
werk Stichleitungen, so werden diese nicht terminiert. Die Länge der Stichleitungen ist auf
max. 1 m beschränkt.
9.1.1

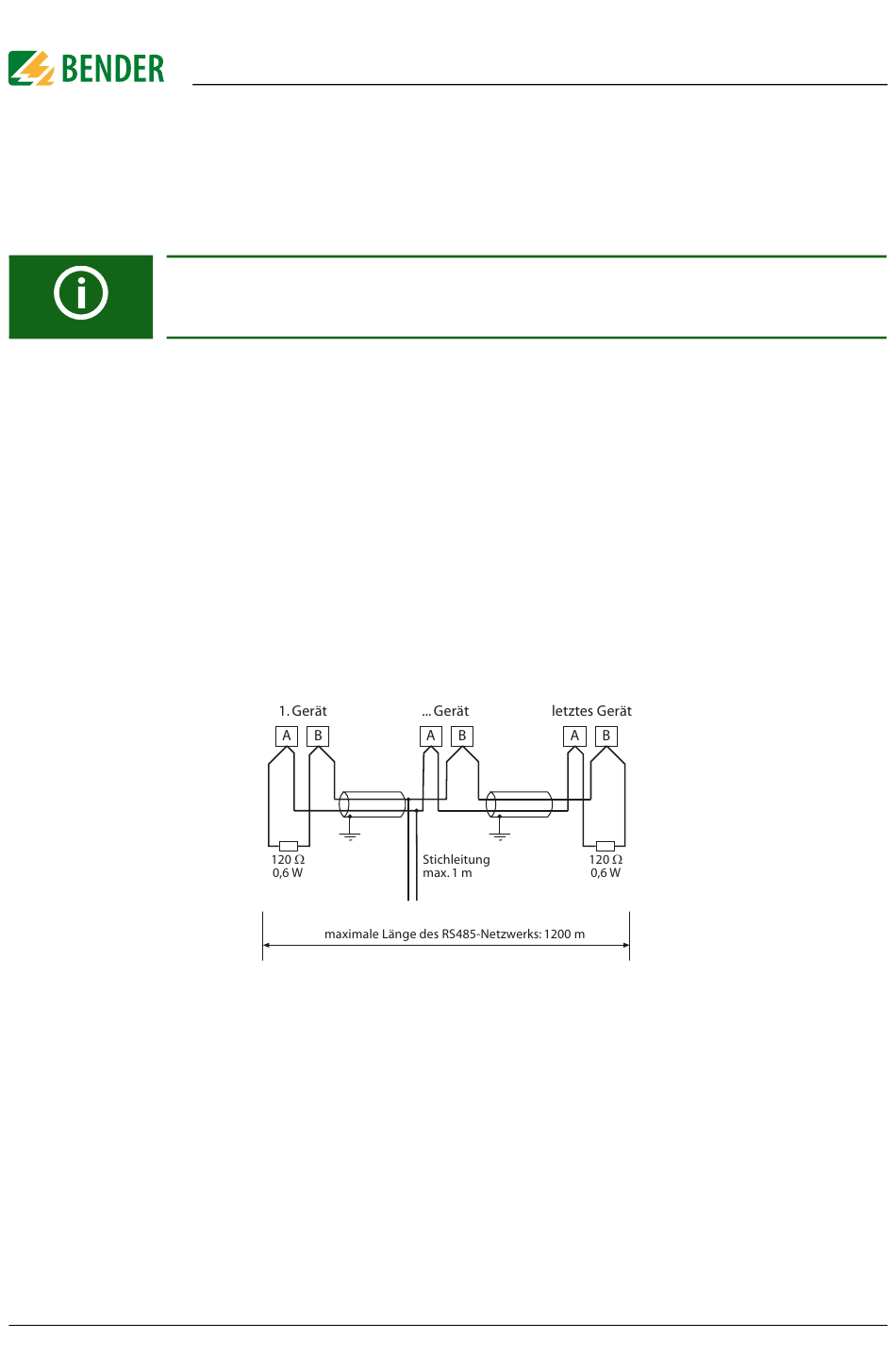

Topologie RS-485-Netzwerk

66
Kommunikation mit EDS-Geräten
Die Kommunikation mit EDS-Geräten ist nur mit dem BMS-Protokoll möglich.
Anschluss an die Klemmen A und B.
isoxx1685Dx-x25_D00272_07_M_XXDE/07.2022
