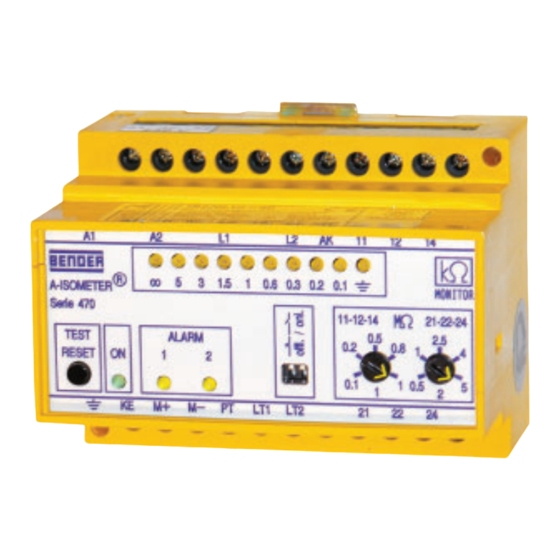

Bender IR470LY2-40 Handbuch

Handbuch/Manual
IR470LY2-40
Isolationsüberwachungsgerät
Bestimmungsgemäße Verwendung
Das ISOMETER® IR470LY2-40.. überwacht den Isolationswider-
stand eines ungeerdeten Wechselspannungsnetzes (IT-System)
von AC 0...575 V.
Sicherheitshinweise allgemein
Alle zum Einbau, zur Inbetriebnahme und zum
laufenden Betrieb eines Gerätes oder Systems er-
forderlichen Arbeiten sind durch geeignetes
Fachpersonal auszuführen.
Lebensgefahr durch Stromschlag!
Bei Berühren von unter Spannung stehenden
Anlagenteilen besteht die Gefahr
GEFAHR
• eines elektrischen Schlages,
• von Sachschäden an der elektrischen Anlage,
• der Zerstörung des Gerätes.
Stellen Sie vor Einbau des Gerätes und vor Ar-
beiten an den Anschlüssen des Gerätes sicher,
dass die Anlage spannungsfrei ist. Beachten Sie
die Regeln für das Arbeiten an elektrischen Anla-
gen.
Bestandteil der Gerätedokumentation sind neben diesem Hand-
buch die „Sicherheitshinweise für Bender-Produkte".
Sicherheitshinweise gerätespezifisch
Gefahr vor Sachschaden durch
unsachgemäße Installation!
Die Anlage kann Schaden nehmen, wenn Sie in
VORSICHT
einem leitend verbundenen System mehr als ein
Isolationsüberwachungsgerät anschließen. Sind
mehrere Geräte angeschlossen, funktioniert das
Gerät nicht und meldet keine Isolationsfehler.
Schließen Sie in jedem leitend verbundenen
System nur ein Isolationsüberwachungsgerät an.
Trennung vom IT-System beachten!
Vor Isolations- und Spannungsprüfungen an der
Anlage muss das Isolationsüberwachungsgerät für
VORSICHT
die Dauer der Prüfung vom IT-System getrennt
sein. Andernfalls kann das Gerät Schaden nehmen.
Bei einer Alarmmeldung des ISOMETER®s sollte
der Isolationsfehler schnellstmöglich beseitigt
werden.
Die Meldung des ISOMETER®s muss auch dann
akustisch und/oder optisch wahrnehmbar sein,
wenn das Gerät innerhalb eines Schaltschrankes
installiert ist.
IR470LY2-40_D00332_00_M_DEEN/10.2017
Insulation monitoring device
Intended use
The ISOMETER® IR470LY2-40.. monitors the insulation resistance
of IT AC systens (isolated power) AC 0...575 V.
Safety instructions
Only qualified personnel are permitted to carry
out the work necessary to install, commission and
run a device or system.
Risk of electrocution due to electric shock!
Touching live parts of the system carries the risk
of:
DANGER
• An electric shock
• Damage to the electrical installation
• Destruction of the device
Before installing and connecting the device,
make sure that the installation has been de-
energised. Observe the rules for working on
electrical installations.
Part of the device documentation in addition to this manual is the
enclosed "Safety instructions for Bender products".
Device-specific safety information
Risk of property damage due to unprofes-
sional installation!
If more than one insulation monitoring device is
CAUTION
connected to a conductively connected system,
the system can be damaged. If several devices
are connected, the device does not function and
does not signal insulation faults. Make sure that
only one insulation monitoring device is con-
nected in each conductively connected system.
Ensure disconnection from the IT system!
When insulation or voltage tests are to be carried
out, the device shall be isolated from the system
CAUTION
for the test period. Otherwise the device may be
damaged.
In the event of an alarm message, the insulation
fault should be eliminated as quickly as possible.
If the ISOMETER® is installed inside a control cabi-
net, the insulation fault message must be audible
and/or visible to attract attention.
1
