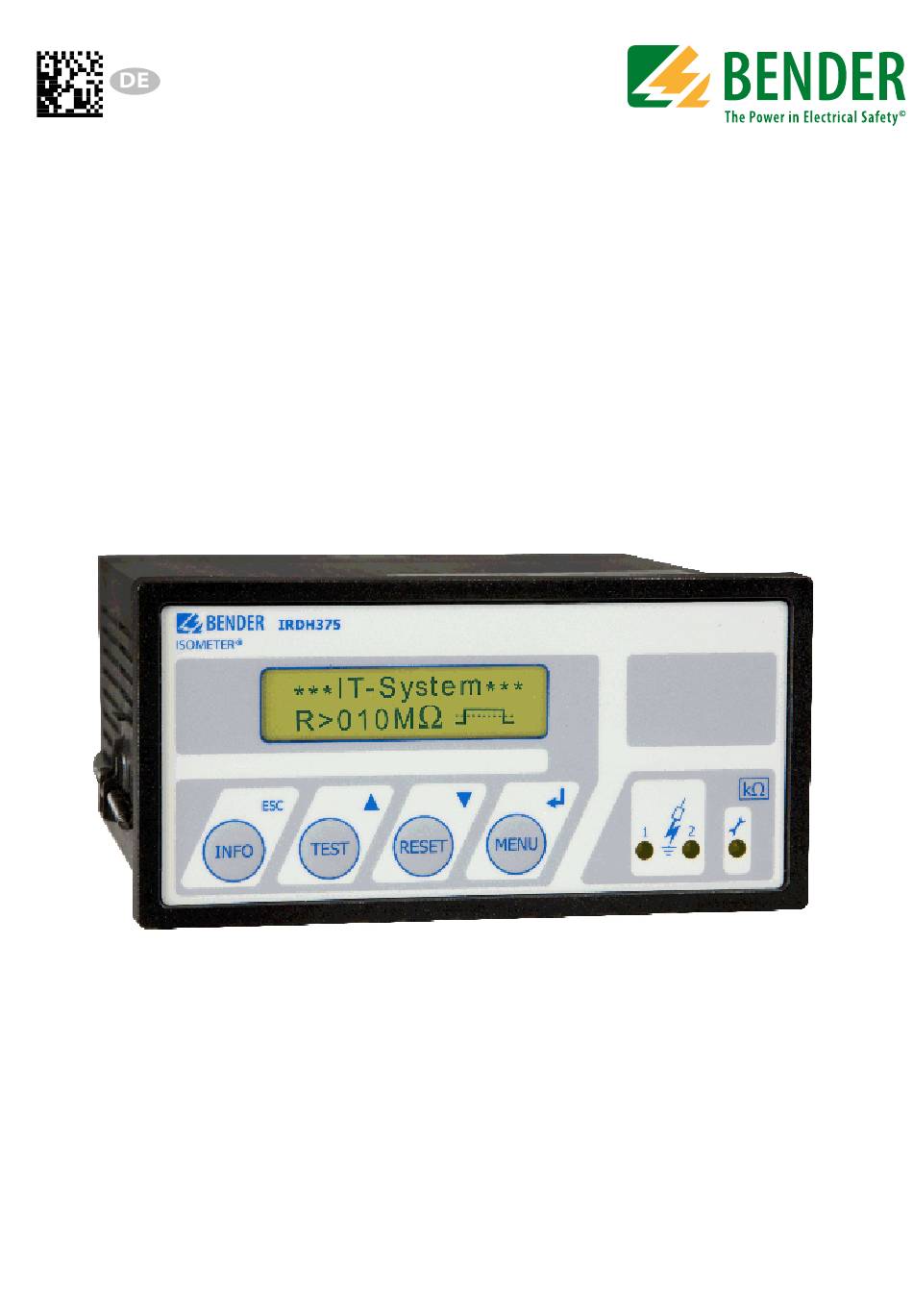

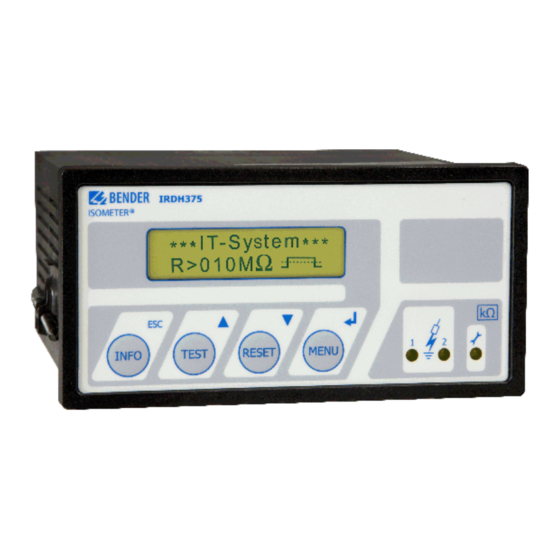

- Seite 1 Handbuch ISOMETER® IRDH375 IRDH375B Isolationsüberwachungsgerät für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleich- und Umrichtern und für IT-Gleichspannungssysteme IRDH375: Software-Version D0183 V1.8 IRDH375B: Software-Version D0184 V1.8 IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 2: Änderungen Vorbehalten
Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de Web: http://www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 7 Hinweise zur Benutzung des Handbuchs ..........7 Technische Unterstützung: Service und Support ......... 8 1.2.1 First-Level-Support ..................8 1.2.2 Repair-Service ....................8 1.2.3 Field-Service ....................... 9 Schulungen ..................... 10 Lieferbedingungen ..................10 Kontrolle, Transport und Lagerung ............10 Gewährleistung und Haftung .............. - Seite 4 Inhaltsverzeichnis 4. Inbetriebnahme-Schema (dreiteilig) ............30 5. Anschluss ......................33 Zum Anschlussschaltbild ................33 Anschlussschaltbilder mit Ankoppelgeräten ........37 5.2.1 Anschluss mit AGH150W-4 ................ 37 5.2.2 Anschluss mit AGH520S ................39 5.2.3 Anschluss mit AGH204S-4 ................40 6. Bedienung und Einstellung ................. 42 Bedienelemente und Anzeigen IRDH375 ..........
- Seite 5 Inhaltsverzeichnis (IRDH375B) ....................... 58 6.5.8 Diagramm ISO ADVANCED ................ 59 Menü COM SETUP: Einstellen der BMS-Schnittstelle ....... 60 6.6.1 Busadresse „Addr:“ (IRDH375B) ............... 60 6.6.2 ISOnet-Funktion (IRDH375B) ..............60 6.6.3 ISO-Monitor (IRDH375B) ................61 6.6.4 Diagramm COM SETUP (IRDH375B) ............62 Menü...
- Seite 6 Inhaltsverzeichnis 9. Technische Daten IRDH375(B) ..............79 Tabellarische Daten ..................79 Normen, Zulassungen und Zertifizierungen ........83 Kennlinien ......................84 Bestellangaben ....................91 9.4.1 ISOMETER® ....................... 91 9.4.2 Staubschutz ..................... 92 9.4.3 Ankoppelgeräte ..................... 92 9.4.4 Messinstrumente ................... 93 INDEX ........................95 IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 7: Wichtig Zu Wissen
1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet. -
Seite 8: Technische Unterstützung: Service Und Support
Wichtig zu wissen Dieses Symbol bezeichnet Informationen, die Ihnen bei der optimalen Nutzung des Produktes behilflich sein sollen. 1.2 Technische Unterstützung: Service und Support Für die Inbetriebnahme und Störungsbehebung bietet Bender an: 1.2.1 First-Level-Support Technische Unterstützung telefonisch oder per E-Mail für alle Bender-Produkte •... -
Seite 9: Field-Service
Geräte für den Reparaturservice senden Sie bitte an folgende Adresse: Bender GmbH, Repair-Service, Londorfer Str. 65, 35305 Grünberg 1.2.3 Field-Service Vor-Ort-Service für alle Bender-Produkte • Inbetriebnahme, Parametrierung, Wartung, Störungsbeseitigung für Bender-Produkte • Analyse der Gebäudeinstallation (Netzqualitäts-Check, EMV-Check, Thermografie) •... -
Seite 10: Schulungen
Wichtig zu wissen 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender-de.com -> Fachwissen -> Seminare. 1.4 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. -
Seite 11: Gewährleistung Und Haftung
Wichtig zu wissen 1.6 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: • Nicht bestimmungsgemäße Verwendung des Geräts. • Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten des Geräts. -
Seite 12: Entsorgung
Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender-de.com -> Service & Support. IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 13: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Geräts oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. -
Seite 14: Sicherheitshinweise Gerätespezifisch
Sicherheitshinweise 2.3 Sicherheitshinweise gerätespezifisch Personen ohne die erforderliche Sachkunde, insbesondere Kinder, dürfen keinen Zugang und Zugriff zum ISOMETER® haben. WARNUNG Auf richtige Nennanschluss- und Versorgungsspannung achten! Vor Isolations- und Spannungsprüfungen müssen die ISOMETER® für die Dauer der Prüfung vom IT-System VORSICHT getrennt sein. - Seite 15 Sicherheitshinweise Für den Einsatz von ISOMETER®n in IT-Systemen gilt generell, dass nur ein aktives ISOMETER® in einem galvanisch miteinander verbundenen System angeschlossen sein darf. Werden IT-Systeme über Koppelschalter zusammengeschaltet, muss über eine Steuerung sichergestellt werden, dass nicht benötigte ISOMETER® vom IT-System getrennt und inaktiv geschaltet werden.
-
Seite 16: Bestimmungsgemäße Verwendung
Sicherheitshinweise 2.4 Bestimmungsgemäße Verwendung Das ISOMETER® ist bestimmt: zur Überwachung des Isolationswiderstands von IT-Systemen Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise aus der Bedienungsanleitung die Einhaltung eventueller Prüfintervalle. Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die An- lagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen. -
Seite 17: Installationshinweis
Sicherheitshinweise 2.5 Installationshinweis Gefahr vor Sachschaden durch unsachgemäße Installation! Die Anlage kann Schaden nehmen, wenn Sie in einem leitend verbundenen System mehr VORSICHT Isolationsüberwachungsgerät anschließen. Sind mehrere Geräte angeschlossen, funktioniert das Gerät nicht und meldet keine Isolationsfehler. Schließen Sie in jedem leitend verbundenen System nur ein Isolationsüberwachungsgerät Trennung vom IT-System beachten! Vor Isolations- und Spannungsprüfungen an der Anlage... - Seite 18 Sicherheitshinweise Messfehler verhindern! Wenn ein überwachtes AC-System galvanisch gekoppelte Gleichstromkreise enthält, gilt: Ein Isolationsfehler kann nur dann wertrichtig erfasst werden, wenn über Gleichrichterventile Mindeststrom von 5…10 mA fließt. IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 19: Funktion
3. Funktion 3.1 Gemeinsame Merkmale (IRDH375 und IRDH375B) ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbun- denen Gleichrichtern oder Umrichtern und für IT-Gleichspannungssysteme (IT = ungeerdete Stromversorgun- gen) Der Arbeitsbereich der Nennspannung U ist über Ankoppelgeräte erweiterbar Automatische Anpassung an die vorhandene Netzableitkapazität ... -
Seite 20: Zusätzliche Merkmale Irdh375B
Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldun- gen mit Datum und Uhrzeit BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaus- tausch mit anderen Bender-Komponenten (RS-485 galvanisch getrennt) Interne Trennung des ISOMETER®s (durch Steuersignal; Klemmen F1/ F2) vom zu überwachenden IT-System (z.B. bei Kopplung mehrerer ISOMETER®) -
Seite 21: Funktionsbeschreibung
Funktion 3.4 Funktionsbeschreibung Das ISOMETER® IRDH375 wird zwischen der ungeerdeten Stromversorgung (IT-System) und dem Schutzleiter (PE) angeschlossen. Die Einstellung der Ansprechwerte und sonstiger Funktionsparameter erfolgt über die Bedientasten. Die Parameter werden dabei auf dem LC-Display ange- zeigt und nach Abschluss der Einstellung in einem nichtflüchtigen Speicher (EEPROM) gespeichert. -
Seite 22: Selbsttest
Die Anschlüsse für eine externe kΩ-Anzeige, gespeist durch den Stromaus- gang 0…400 μA oder 0/4…20 mA (IRDH375B) an M+/M-, sind galvanisch getrennt ausgeführt. -Messverfahren (Adaptiver-Mess-Puls), ein von BENDER entwickeltes und patentiertes Mess- verfahren (Europäisches Patent: EP 0 654 673 B1). 3.4.1 Selbsttest Ein Selbsttest kann manuell mit der TEST-Taste oder automatisch ausgeführt... -
Seite 23: Relais K3: Gerätefehler-Signalisierung
Funktion Die Alarm-Relais 1/2 schalten nur nach Start des Selbsttests durch Betätigung der TEST-Taste, d. h. bei einem automatischen Selbsttest schalten die Alarm- Relais nicht. 3.4.2 Relais K3: Gerätefehler-Signalisierung K3 dient der Signalisierung von Geräte- und Anschlussfehlern des ISOMETER®s. K3 arbeitet im Ruhestrom-Betrieb (K3: 31-34 verbunden) , d.h. im Fehlerfall fällt das Relais ab (K3: 31-32 verbunden). -
Seite 24: Alarmmeldung
Interner Geräte- 1. TEST-Taste betätigen fehler 2. Versorgungsspannung aus- und einschalten 3. Mit Fa. Bender in Verbin- dung setzen Falls das Aus- und Einschalten der Versorgungsspannung aus betriebstechnischen Gründen nicht möglich ist, kann durch gleichzeitige Betätigung der Tasten „INFO“, „RESET“... -
Seite 25: Zusatzfunktionen Irdh375B
Funktion 3.5 Zusatzfunktionen IRDH375B Stromausgang für externes Messinstrument Beim IRDH375B ist der Stromausgang mit 0(4)…20 mA dimensioniert. Der Stromausgang ist galvanisch getrennt ausgeführt gegen die Geräte-Elektro- nik und die RS-485-Schnittstelle. Mit Hilfe des Menüs ISO SETUP, siehe Seite 54, kann zwischen den Bereichen 0…20 mA und 4…20 mA umgeschal- tet werden. -
Seite 26: Funktionseingang F1/F2 Zur Ankopplung Und Trennung Von Überwachten It-Systemen
Funktion Funktionseingang F1/F2 zur Ankopplung und Trennung von über- wachten IT-Systemen Mit dem Funktionseingang F1/F2 kann das ISOMETER® vom IT-System ge- trennt und in einen STANDBY-Modus gesetzt werden. Wird der Eingang F1/F2 gebrückt, werden die Anschlüsse L1/L2 über interne Koppelrelais abgeschal- tet, die Messfunktion angehalten sowie auf dem Display die Meldung „STANDBY“... - Seite 27 Funktion IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 28: Isonet-Funktion (Com Setup)
Funktion ISOnet-Funktion (COM SETUP) Um diese Funktion zu aktivieren, muss „ISOnet=ON“ im Menü COM SETUP ein- gestellt werden. Bei dieser Funktion handelt es sich um eine Art Scanning- Funktion. Der BMS-Master, bei dem die ISOnet-Funktion aktiviert wurde, steu- ert über den BMS-Bus die ISOnet-Slave-Geräte. Hat ein ISOMETER® einen Messzyklus beendet, wird die Berechtigung zur Isolationsmessung von dem ISOnet-Master an den nächsten Slave weitergegeben. - Seite 29 Funktion IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 30: Inbetriebnahme-Schema (Dreiteilig)
4. Inbetriebnahme-Schema (dreiteilig) Eingekreiste Ziffern im Schema korrespondieren mit den Legenden-Ziffern im Anschlussplan. Inbetriebnahme des ISOMETER®s (1) IRDH375_D00124_03_M_XXDE/07.2018... - Seite 31 Inbetriebnahme-Schema (dreiteilig) Inbetriebnahme des ISOMETER®s (2) Das ISOMETER® führt einen Selbsttest durch. Nachdem der Isolationswert gemessen wurde, zeigt das Display den Isolationswert an. IRDH375_D00124_03_M_XXDE/07.2018...
- Seite 32 Inbetriebnahme-Schema (dreiteilig) Inbetriebnahme des ISOMETER®s (3) Zur Kontrolle des ordnungsge- mäßen Anschlusses ist eine Funktionsprüfung mittels eines für die Netzspannung geeigneten Widerstandes durchzuführen. Größe des Widerstandes: 50% des eingestellten Ansprechwertes Alarm2. IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 33: Anschluss
5. Anschluss 5.1 Zum Anschlussschaltbild IRDH375(B) verfügt über steckbare Anschlussklemmen. Die Klemmen A1/+ und A2/- sind an die Versorgungsspannung U gemäß DIN VDE 0100 Teil 430 anzuschließen, d. h. die Zuleitung ist mit Schutzeinrich- tungen zum Schutz bei Kurzschluss zu versehen (Empfehlung: Schmelzsicherung 6 A). - Seite 34 Anschluss IRDH375_D00124_03_M_XXDE/07.2018...
- Seite 35 Anschluss Legende Anschlussschaltbild: Für externes Anzeigeinstrument: IRDH375: Stromausgang, nicht galvanisch getrennt: 0…400 μA IRDH375B: Stromausgang, galvanisch getrennt: 0…20 mA oder 4…20 mA Externe TEST-Taste (Schließer) Externe RESET-Taste (Öffner oder Drahtbrücke), bei offenen Klemmen wird keine Fehlermeldung gespeichert STANDBY mit Hilfe des Funktionseingangs F1, F2: Bei geschlossenem Kontakt: keine Isolationsfehlermessung und Trennung vom überwachten IT-System S1 = ON : Terminierung der seriellen RS-485-Schnittstelle (A/B) mit 120...
- Seite 36 Anschluss Anschluss an das zu überwachende AC-System: Klemmen L1, L2 mit Leiter L1, L2 verbinden Anschluss an das zu überwachende DC-System: Klemme L1 mit Leiter L+, Klemme L2 mit Leiter L- verbinden Anschluss für externe Ankoppelgeräte (Erhöhen des Nennspan- nungsbereichs) Getrennter Anschluss von und KE an PE Die Klemmenpaare 2, 3 und 4 müssen galvanisch getrennt ver-...
-
Seite 37: Anschlussschaltbilder Mit Ankoppelgeräten
Anschluss 5.2 Anschlussschaltbilder mit Ankoppelgeräten Beachten Sie die Einstellungen im Menü „ISO ADVANCED AGH“ ! Passen Sie die Einstellungen an das verwendete Ankoppelgerät an. 5.2.1 Anschluss mit AGH150W-4 Dieses Ankoppelgerät erweitert den Nennspannungsbereich des ISOMETER®s in DC-Systemen auf 1760 V. IRDH375_D00124_03_M_XXDE/07.2018... - Seite 38 Anschluss IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 39: Anschluss Mit Agh520S
Anschluss 5.2.2 Anschluss mit AGH520S Dieses Ankoppelgerät erweitert den Nennspannungsbereich des überwa- chenden ISOMETER®s in reinen AC-Systemen auf 7200 V. Bei 3AC-Systemen ist Pin 2 des AGH520S mit L1 zu verbinden, bei 3/N AC-System ist Pin 2 mit dem N-Leiter zu verbinden. IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 40: Anschluss Mit Agh204S-4
Anschluss 5.2.3 Anschluss mit AGH204S-4 Dieses Ankoppelgerät erweitert den Nennspannungsbereich des ISOMETER®s, das in AC-Systemen mit Gleichrichtern eingesetzt wird. 1 ohne Stromrichter = 3 AC 0…1650 V (DC max. 1000 V) 2 mit Stromrichter = 3 AC 0…1300 V (Spitzen-Spannung hinter dem Gleichrichter- oder Zwischenkreisspannung max. - Seite 41 Anschluss Die maximale Gleichspannung ist die Spannung, die im AC-Teil eines IT-Sys- tems gegen PE auftreten darf, wenn das IRDH375 mit AGH204S-4 dort ange- koppelt wird. Diese Spannung ist abhängig von der Höhe der Nenn- spannung, der Art der Gleichrichtung (6-puls, 12-puls,…), der Art des Umrich- terzwischenkreises (Strom…...
-
Seite 42: Bedienung Und Einstellung
6. Bedienung und Einstellung 6.1 Bedienelemente und Anzeigen IRDH375 INFO-Taste: Abfragen von Standardinformation / ESC-Taste: Zurück (Menü-Funktion), Bestätigung Parameteränderung TEST-Taste: Selbsttest aufrufen/ Aufwärts-Taste: Parameteränderung, im Menü aufwärts bewegen RESET-Taste: Löschen gespeicherter Isolationsfehler-Alarme Abwärts-Taste: Parameteränderung, im Menü abwärts bewegen Menü-Taste: Aufruf Menüsystem Eingabe-Taste: Bestätigung Parameteränderung Alarm-LED 1 leuchtet: Isolationsfehler, erste Warnschwelle erreicht Alarm-LED 2 leuchtet: Isolationsfehler, zweite Warnschwelle erreicht... -
Seite 43: Display Im Standard-Betrieb
Bedienung und Einstellung 6.1.1 Display im Standard-Betrieb Anzeige des Isolationswiderstands in kΩ Zusätzlicher Hinweis zum Isolationswiderstand: „s“ = neue Messung hat begonnen = Polarität des Messpulses, = gültiger BMS-Busverkehr, = Neuer Eintrag im Historienspeicher = blinkend, wenn Uhr einzustellen ist Meldungen: - Isolation Fehler - Anschluss Netz? -
Seite 44: Display Im Menü-Betrieb
(Anzeige nur bei Isolationswerten > 20 kΩ) Setup Status (Die Bedeutung der Status-Nummer kann aus der Statustabelle auf Seite 89 entnommen werden COM-Setup (eigene Busadresse) Die oben genannten Informationen sollten im Problemfall notiert werden und bei Rückfragen an Bender vorliegen. IRDH375_D00124_03_M_XXDE/07.2018... - Seite 45 Bedienung und Einstellung Mit der TEST-Taste wird die Selbsttestfunk- tion des ISOMETER®s gestartet. Mit der RESET-Taste werden im ISOMETER® gespeicherte Isolationsfehler-Alarme zu- rückgesetzt. Die Speicher-Funktion ist nur verfügbar, wenn zuvor der Fehler- speicher im Menü ISO-Setup eingeschaltet wurde oder die Klemmen R1/R2 gebrückt waren.
- Seite 46 Bedienung und Einstellung ESC-Taste: Rücksprung zur übergeordneten Menüebene. Wird das Menü nicht beendet, schaltet das Gerät nach ca. 5 Minuten wieder in den Standard-Betrieb. In den nachfolgenden Menü-Diagrammen werden zwecks übersichtlicherer Darstellung für EINGABE, Aufwärts/Abwärts und ESCAPE nur die folgenden Symbole verwendet: IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 47: Menü-Struktur Und Menü-Betrieb
Bedienung und Einstellung 6.2 Menü-Struktur und Menü-Betrieb Umschalten in den Menü-Betrieb Durch Betätigen der Taste „MENU“ gelangt man vom Standard-Betrieb in den Menü-Betrieb und befindet sich sofort im Hauptmenü. Aus diesem kann in verschiedene Untermenüs verzweigt werden. Navigieren im Menü Mit Hilfe der Aufwärts/Abwärts-Tasten wählt man den gewünschten Menü- punkt aus. -
Seite 48: Vom Menü- In Den Standard-Betrieb Wechseln
Bedienung und Einstellung Vom Menü- in den Standard-Betrieb wechseln Mit Hilfe der ESC-Taste ist ein schneller Wechsel vom Menü-Betrieb in den Standard-Betrieb möglich. Hierdurch wird die Auswahl des Menüpunkts „EXIT“ gespart. Befindet man sich im Haupt- oder einem Untermenü und betätigt keine Taste, so erfolgt nach ca. -
Seite 49: Diagramm Menü-Struktur
Bedienung und Einstellung 6.2.1 Diagramm Menü-Struktur IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 50: Menü History Info (Irdh375B)
Bedienung und Einstellung 6.3 Menü HISTORY INFO (IRDH375B) In der Datenbank des Historienspeichers können 99 Ereignisse mit Datum und Uhrzeit gespeichert werden. Die Datenbank ist als Ringspeicher ausgeführt, d. h. der älteste Eintrag wird überschrieben. Die Daten werden in einen nicht- flüchtigen Speicher geschrieben und sind somit auch gegen Spannungsaus- fall geschützt. -
Seite 51: Diagramm History Info (Irdh375B)
Bedienung und Einstellung 6.3.1 Diagramm HISTORY INFO (IRDH375B) IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 52: Menü Iso Setup: Einstellen Der Isometer®-Grundfunktionen
Bedienung und Einstellung 6.4 Menü ISO SETUP: Einstellen der ISOMETER®- Grundfunktionen Mit diesem Menüpunkt werden die Alarm-Meldungen Alarm1 und Alarm2 (Vorwarnung und Hauptmeldung), die Arbeitsweise der Alarm-Relais K1 und K2 (N.O = Arbeitsstromschaltung, N.C = Ruhestromschaltung) und die Fehler- speicherung eingestellt. Beim IRDH375B kann zusätzlich aus zwei Werteberei- chen des Stromausgangs ausgewählt werden. - Seite 53 Bedienung und Einstellung (das Alarm-Relais ist im Normalbetrieb nicht angezogen) K1: Flash = Blinkfunktion-Kontakte 11-12-14 (das Alarm-Relais und die LED blinken bei einer Alarm-Meldung mit ca. 0,5 Hz) K2: N.C Test = Ruhestromschaltung Kontakte 21-22-24, mit Relaistest (das Alarm-Relais ist im Normalbetrieb angezogen) K2: N.O Test = Arbeitsstromschaltung Kontakte 21-22-24, mit Relaistest...
-
Seite 54: Diagramm Iso Setup
Bedienung und Einstellung Diagramm ISO SETUP IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 55: Memory-Einstellung (On/Off)
Bedienung und Einstellung Während des automatischen Selbst-Tests werden die Alarm-Relais nicht umgeschaltet. 6.4.3 Memory-Einstellung (on/off) Memory: on = Fehlerspeicherung ist eingeschaltet. Nach Beseitigung der Fehlerursache muss das Gerät mit der RESET-Taste zurückgesetzt werden. Memory: off = Fehlerspeicherung ausgeschaltet (Werkseinstellung) 6.4.4 Stromausgang für externe Messinstrumente (IRDH375B) Werkseinstellung: 0…20 mA Der Stromausgang des IRDH375 kann über den Menüpunkt „M+/M-:“... -
Seite 56: Menü Iso Advanced: Einstellen Der Erweiterten Funktionen
Bedienung und Einstellung 6.5 Menü ISO ADVANCED: Einstellen der erweiterten Funktionen 6.5.1 Externe Ankoppelgeräte (AGH: no) Einstellung „no“, wenn kein Ankoppelgerät verwendet wird (Werkseinstel- lung). AGH: 204 AK80 Das IRDH375 wird mit der Klemme AK an die Klemme AK80 des AGH204S-4 an- geschlossen. -
Seite 57: Netzableitkapazität Anpassen (Cemax : 150 Μf)
Bedienung und Einstellung AGH: 150 AK160 Das IRDH375 wird mit der Klemme AK an die Klemme AK160 des AGH150W-4 angeschlossen. Der Arbeitsbereich der Nennspannung wird auf DC 0…1760 V erweitert. Die Ankopplungsüberwachung ist bei Anschluss eines externen Ankoppelgeräts deaktiviert. 6.5.2 Netzableitkapazität anpassen (Cemax : 150 µF) Hiermit kann das ISOMETER®... -
Seite 58: Echtzeituhr Einstellen (Clock) (Irdh375B)
Bedienung und Einstellung 6.5.5 Echtzeituhr einstellen (Clock) (IRDH375B) Die Zeiteinstellung dient als Zeitbasis für den Historienspeicher sowie den au- tomatischen Selbsttest. Bei Ausfall der Versorgungsspannung läuft die einge- stellte Echtzeituhr noch ca. 30 Tage. Wird das Gerät zu einem späteren Zeitpunkt wieder eingeschaltet, blinkt im Display ein “C“... -
Seite 59: Diagramm Iso Advanced
Bedienung und Einstellung 6.5.8 Diagramm ISO ADVANCED IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 60: Menü Com Setup: Einstellen Der Bms-Schnittstelle
Bedienung und Einstellung 6.6 Menü COM SETUP: Einstellen der BMS-Schnittstelle 6.6.1 Busadresse „Addr:“ (IRDH375B) Mit Hilfe dieses Menüpunkts wird die BMS-Busadresse des IRDH375B einge- stellt. Es ist darauf zu achten, dass keine Busadresse doppelt vergeben wird. Werksseitig ist Adresse 3 eingestellt, hierdurch arbeitet das Gerät als Slave. Funktionsstörungen durch falsche Adressvergabe! Werden mehrere IRDH375B an einem BMS-Bus betrieben, müssen die Adressen der weiteren ISOMETER®... -
Seite 61: Iso-Monitor (Irdh375B)
Bedienung und Einstellung 6.6.3 ISO-Monitor (IRDH375B) Mit dieser Funktion ist es möglich, von allen busfähigen ISOMETER®n im BMS- Netzwerk, deren aktuell gemessenen Isolationswert sowie evtl. vorhandene Meldungen abzufragen. Nach Auswahl der Busadresse werden die Informati- onen, die das selektierte Gerät gespeichert hat, auf dem Display angezeigt. Die Monitoranzeige ist ähnlich wie die Standardanzeige aufgebaut, statt des Messpulses wird aber die ausgewählte Busadresse angezeigt. -
Seite 62: Diagramm Com Setup (Irdh375B)
Bedienung und Einstellung 6.6.4 Diagramm COM SETUP (IRDH375B) IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 63: Menü Password
Bedienung und Einstellung 6.7 Menü PASSWORD 6.7.1 Passwort einstellen und aktivieren Mit diesem Menüpunkt kann eine „Password“-Abfrage aktiviert werden. Da- mit kann das ISOMETER® gegen unbefugte Änderungen der Einstellungen ge- schützt werden. Mit den Aufwärts/Abwärts-Tasten kann man das gewünschte Passwort (Menüpunkt „2. -
Seite 64: Diagramm Password
Bedienung und Einstellung 6.7.2 Diagramm PASSWORD IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 65: Menü Language (Sprache)
Bedienung und Einstellung 6.8 Menü LANGUAGE (Sprache) 6.8.1 Einstellung der Sprache Mit Hilfe des Menüpunkts „Language“ können die Fehlermeldungen des ISOMETER®s auf verschiedene Sprachen eingestellt werden. Zur Auswahl ste- hen „Deutsch“ oder „English“. Das Geräte-Menü wird von der Sprach-Einstel- lung nicht berührt. IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 66: Diagramm Language (Sprache)
Bedienung und Einstellung 6.8.2 Diagramm Language (Sprache) 6.9 Menü SERVICE Dieser Menüpunkt ist für das Bender-Servicepersonal vorgesehen und durch ein Passwort gegen irrtümliche Falscheinstellungen gesichert. Er dient bei ei- nem eventuell auftretenden Fehler des Geräts der schnellen und fachgerech- ten Fehlerbeseitigung. -
Seite 67: Parametrieren Über Das Internet
Bedienung und Einstellung 6.10 Parametrieren über das Internet Sie können die nachfolgend angegebenen Parameter eines IRDH375B mittels eines PCs von einem entfernten Einsatzort prüfen und einstellen. Dazu benötigen Sie außerdem einen Browser (Betrachtungsprogramm für In- ternet-Anwendungen) und das BMS-Ethernet-Gateway COM465IP. Ferneinstellung ist möglich für: Ansprechwert Alarm 1 (1 kΩ…10 MΩ) ... -
Seite 68: Serielle Schnittstellen
Zur Auswertung der Daten mittels PC oder Laptop wird die Terminal-Software „IsoData“ und ein Schnittstellen-Konverter ASCII-RS-485/RS-232 benötigt. Um die Software zu erhalten, kontaktieren Sie den Bender-Service, siehe Seite 8. Daten der Schnittstelle: RS-485-Schnittstelle ohne galvanische Trennung von der Geräte- ... - Seite 69 Serielle Schnittstellen IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 70: Rs-485-Schnittstelle Mit Bms-Protokoll (Irdh375B)
Serielle Schnittstellen 7.2 RS-485-Schnittstelle mit BMS-Protokoll (IRDH375B) Die beim IRDH375B von Geräteelektronik und Stromausgang galvanisch ge- trennte RS-485-Schnittstelle dient als physikalisches Übertragungsmedium für das BMS-Protokoll. Wenn mehrere IRDH375B oder andere busfähige Gerä- te über die RS-485-Schnittstelle zu einem Netzwerk verbunden werden, muss das Netzwerk an seinen beiden Enden mit Abschlusswiderständen von je- weils 120 Ω... -
Seite 71: Topologie Rs-485-Netzwerk (Irdh375B)
Serielle Schnittstellen 7.3 Topologie RS-485-Netzwerk (IRDH375B) Die optimale Topologie für ein RS-485-Netzwerk ist eine Punkt-zu-Punkt-Ver- bindung. Dabei ist Gerät 1 mit Gerät 2, Gerät 2 mit Gerät 3, Gerät 3 mit Gerät n usw. verbunden („Daisy chain“-Verbindung). Das RS-485-Netzwerk stellt eine unverzweigte, kontinuierliche Strecke dar. 7.3.1 Richtige Verlegung Drei Beispiele für eine richtige Verlegung:... -
Seite 72: Bms-Protokoll (Irdh375B)
Serielle Schnittstellen Die maximale Bus-Teilnehmerzahl ist auf 32 Geräte beschränkt. Sollen weitere Geräte angeschlossen werden, hält Bender hierfür den Schnittstellenverstär- ker DI1 bereit. 7.4 BMS-Protokoll (IRDH375B) Dieses Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnitt- stelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. -
Seite 73: Bms-Master
Serielle Schnittstellen 7.4.1 BMS-Master Ein Master kann alle Alarm- und Betriebsmeldungen von einem Slave abfra- gen. Mit der Einstellung Busadresse = 1, arbeitet das IRDH375B als BMS-Master, d. h. über den BMS-Bus werden zyklisch alle Adressen zwischen 1 und 150 nach Alarm- und Betriebsmeldungen abgefragt. -
Seite 74: Bms-Slave
Serielle Schnittstellen Folgende Fehlerursachen könnten vorliegen: Adressen doppelt vergeben Ein zweiter Master befindet sich im BMS-Bus Störsignale auf den Busleitungen Defektes Gerät ist am Bus angeschlossen Terminierungswiderstände nicht eingeschaltet 7.4.2 BMS-Slave Die Werkseinstellung aller IRDH375B ist Slave-Betrieb (Adresse 3). -
Seite 75: Inbetriebnahme Rs-485-Netzwerk Mit Bms-Protokoll
Serielle Schnittstellen Die folgende Tabelle gibt einen Überblick über die wichtigsten Alarmmeldun- gen und die Zuordnung der Meldung bei Ausgabe über Display und Bedien- tableaus, z. B. PRC1470. Meldung Kanal Bemerkung Isolation Fehler Isolationswiderstand < Einstellwert Alarm 1 Isolation Fehler Isolationswiderstand <... -
Seite 76: Bms-Bus-Adressbereiche
Serielle Schnittstellen BMS-Bus-Adressbereiche Adressen* Gerät Bemerkung Es gibt kein Gerät mit der Adresse 0 !. Informa- tionen, die an die Adresse 0 gesendet werden, gelten für alle an die Schnittstellen angeschlos- senen Geräte (Broadcast) PRC1470 Steuer- und Anzeigegerät 1…30 IRDH275B/ Isolationsüberwachungsgeräte 375B/575 1…30... -
Seite 77: Werkseinstellung
8. Werkseinstellung Menü Untermenü Werkseinstellung 1. EXIT 2. HISTORY INFO 3. ISO SETUP 1. Exit 2. Alarm1: 40 kΩ 3. Alarm2: 10 kΩ 4. K1: N.O Test 5. K2: N.O Test --------- N.C fest eingestellt 6. Memory: 7. M+/M-:* 0-20 mA* 4. - Seite 78 2. Password: 3. Status: 7. LANGUAGE 1. Exit 2. Text: Deutsch 8. SERVICE (Zugang nur für Bender-Servicepersonal) * Einstellungen gelten nur für das IRDH375B. Bitte überprüfen Sie, ob die Grundeinstellung des ISOMETER®s den Anforde- rungen des zu überwachenden IT-Systems entspricht. IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 79: Technische Daten Irdh375(B)
9. Technische Daten IRDH375(B) 9.1 Tabellarische Daten Die mit * gekennzeichneten Angaben sind Absolutwerte Isolationskoordination nach IEC 60664-1 Bemessungsspannung ............................. AC 800 V Bemessungsstoßspannung/Verschmutzungsgrad ..................... 8 kV/3 Spannungsbereiche IRDH375…: Netznennspannung U ......................AC/3/(N)AC 0…793 V* < Nennfrequenz f (für f 50 Hz siehe Kennlinie Seite 85).............. -
Seite 80: Serielle Schnittstelle
Technische Daten IRDH375(B) Hysterese (10 kΩ…10 MΩ)..........................25 % Messkreis Messspannung U .............................. ≤ 40 V Messstrom I (bei R = 0 Ω)......................... ≤ 220 μA Innenwiderstand DC R ............................ ≥ 180 kΩ Impedanz Z bei 50 Hz............................≥ 180 kΩ Zulässige Fremdgleichspannung U ...................... -
Seite 81: Allgemeine Daten
Technische Daten IRDH375(B) Schaltglieder Schaltglieder ..............................3 Wechsler ......................K1 (Alarm 1), K2 (Alarm 2), K3 (Gerätefehler) Arbeitsweise K1, K2 (Alarm 1/Alarm 2) ............... Arbeits- oder Ruhestromschaltung Werksseitige Einstellung (Alarm 1/Alarm 2) ................Arbeitsstromschaltung Arbeitsweise K3 (Gerätefehler) ....................Ruhestromschaltung Elektrische Lebensdauer........................12 000 Schaltspiele Kontaktklasse...................... - Seite 82 Technische Daten IRDH375(B) Gehäusetyp............................X300, halogenfrei Schnellbefestigung auf Hutprofilschiene ...................... IEC 60715 Entflammbarkeitsklasse ...........................UL94 V-0 Software-Version IRDH375 ........................... D183 V1.8 Software-Version IRDH375B ......................... D184 V1.8 Gewicht ................................ca. 510 g Option „W“ Schockfestigkeit nach IEC 60068-2-27 (Gerät in Betrieb)................30 g/11 ms Dauerschocken nach IEC 60068-2-29 (Transport) ..................
-
Seite 83: Normen, Zulassungen Und Zertifizierungen
Technische Daten IRDH375(B) 9.2 Normen, Zulassungen und Zertifizierungen Das ISOMETER® wurde unter Beachtung folgender Normen entwickelt: - DIN EN 61557-8 (VDE 0413-8): 2015-12 - DIN EN 61557-8 Ber 1 (VDE 0413-8 Ber 1): 2016-12 - IEC 61557-8: 2014 - IEC 61557-8: 2014/COR1: 2016 Änderungen vorbehalten! Die angegebenen Normen berücksichtigen die bis zum 07.2018 gültige Ausgabe, sofern nicht anders angegeben. -
Seite 84: Kennlinien
Technische Daten IRDH375(B) 9.3 Kennlinien ISOMETER®-Ansprechzeiten in Abhängigkeit von den Ableitkapazitäten: = 1…500 μF, U = 0…793 V/50 Hz 1000 ≤ Ω 10 M Ω ≥ 1000 [µF] IRDH375_D00124_03_M_XXDE/07.2018... - Seite 85 Technische Daten IRDH375(B) Max. Wechselspannung zwischen IT-System und PE im Frequenzbereich < 50 Hz IRDH375_D00124_03_M_XXDE/07.2018...
- Seite 86 Technische Daten IRDH375(B) Stromausgang 0…400 µA (nur IRDH375) Ω μ Ω = Isolationsfehler in kΩ I = Stromausgang in mA IRDH375_D00124_03_M_XXDE/07.2018...
- Seite 87 Technische Daten IRDH375(B) Stromausgang 0…20 mA (IRDH375B) Ω Ω = Isolationsfehler in kΩ I = Stromausgang in mA IRDH375_D00124_03_M_XXDE/07.2018...
- Seite 88 Technische Daten IRDH375(B) Stromausgang 4…20 mA (IRDH375B) Ω Ω = Isolationsfehler in kΩ I = Stromausgang in mA IRDH375_D00124_03_M_XXDE/07.2018...
- Seite 89 Technische Daten IRDH375(B) Statusnummer IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 90: Gehäusemaßbild Irdh375(B)
Technische Daten IRDH375(B) Gehäusemaßbild IRDH375(B) Alle Maße in mm Schalttafelausbruch 138 x 68 mm IRDH375_D00124_03_M_XXDE/07.2018... -
Seite 91: Bestellangaben
Technische Daten IRDH375(B) 9.4 Bestellangaben 9.4.1 ISOMETER® Nennspg. Versorg.-Spg. Art.-Nr. IRDH375-435 3(N) AC 0…793 V AC 88…264 V B91065000 DC 0…650 V DC 77…286 V IRDH375W-435 „ „ B91065000W IRDH375B-435 „ „ B91065004 IRDH375BW-435 „ „ B91065004W IRDH375-427 AC 19,2…55 V, B91065002 3(N) AC 0…793 V 42…460 Hz... -
Seite 92: Staubschutz
Technische Daten IRDH375(B) Option W Die Geräte mit der Endung „W“ entsprechen erhöhter Schock- und Rüttelfes- tigkeit. Durch eine besondere Lackierung der Elektronik wird ein höherer Schutz gegen mechanische Belastung und gegen Feuchtigkeit erreicht. Dies ermöglicht den Einsatz der Geräte auf Schiffen, in Schienenfahrzeugen und auch in erdbebengefährdeten Gebieten. -
Seite 93: Messinstrumente
Technische Daten IRDH375(B) 9.4.4 Messinstrumente Messbereich Abmessungen Bestell-Nr. 7204-1421 0…400 μA 72 x 72 mm B986763 9604-1421 0…400 μA 96 x 96 mm B986764 7204S-1421 0…400 μA 72 x 72 mm B986804 9604S-1421 0…400 μA 96 x 96 mm B986784 9620-1421 0…20 mA 96 x 96 mm... - Seite 94 Technische Daten IRDH375(B) IRDH375_D00124_03_M_XXDE/07.2018...
-
Seite 95: Index
Arbeiten an elektrischen Anlagen 13 Arbeitsweise Alarm-Relais einstellen 52 Automatischer Selbsttest, Einstellung 57 Fehlerspeicherung ein- oder ausschalten Funktionsbeschreibung 21 Bedienelemente und Anzeigen IRDH375 42 Funktionseingang F1/F2 26 Bender-Messgeräte-Schnittstelle (BMS) 72 Benutzungshinweise 7 Bestellangaben 91 Gehäusemaßbild 90 Betrieb Gekoppelte Netze 25 - Inbetriebnahme 17 Gerätefehler-LED 22... - Seite 96 Historienspeicher 50 Netzableitkapazität, max. einstellen 57 Normen 83 Inbetriebnahme 17 Inbetriebnahme BMS-Netzwerk 75 Option W 19 Inbetriebnahme-Schema 30 INFO-Taste 42 Parametrieren über das Internet 67 Installationshinweis 17 Passwort einstellen und aktivieren 63 IsoData-Protokoll 72 Praxisseminare 10 Isolationswert anderer Isometer abfragen Produktbeschreibung 20 ISO-Monitor (IRDH375B) 61 RESET-Taste 21...
- Seite 97 Technische Daten 79 terminiertes RS-485-Netzwerk 70 TEST-Taste 42 Topologie RS-485 71 Uhr einstellen 58 Verdrahtung 71 Werkseinstellung 77 Zulassungen 83 IRDH375_D00124_03_M_XXDE/07.2018...
- Seite 100 Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de Web: http://www.bender.de Fotos: Bender Archiv.
