Bender IRDH275 Handbuch

Isolationsüberwachungsgerät für it-wechselspannungssysteme mit galvanisch verbundenen gleich- und umrichtern und für it-gleichspannungssysteme
Vorschau ausblenden Andere Handbücher für IRDH275:
Inhaltsverzeichnis

Werbung

Quicklinks

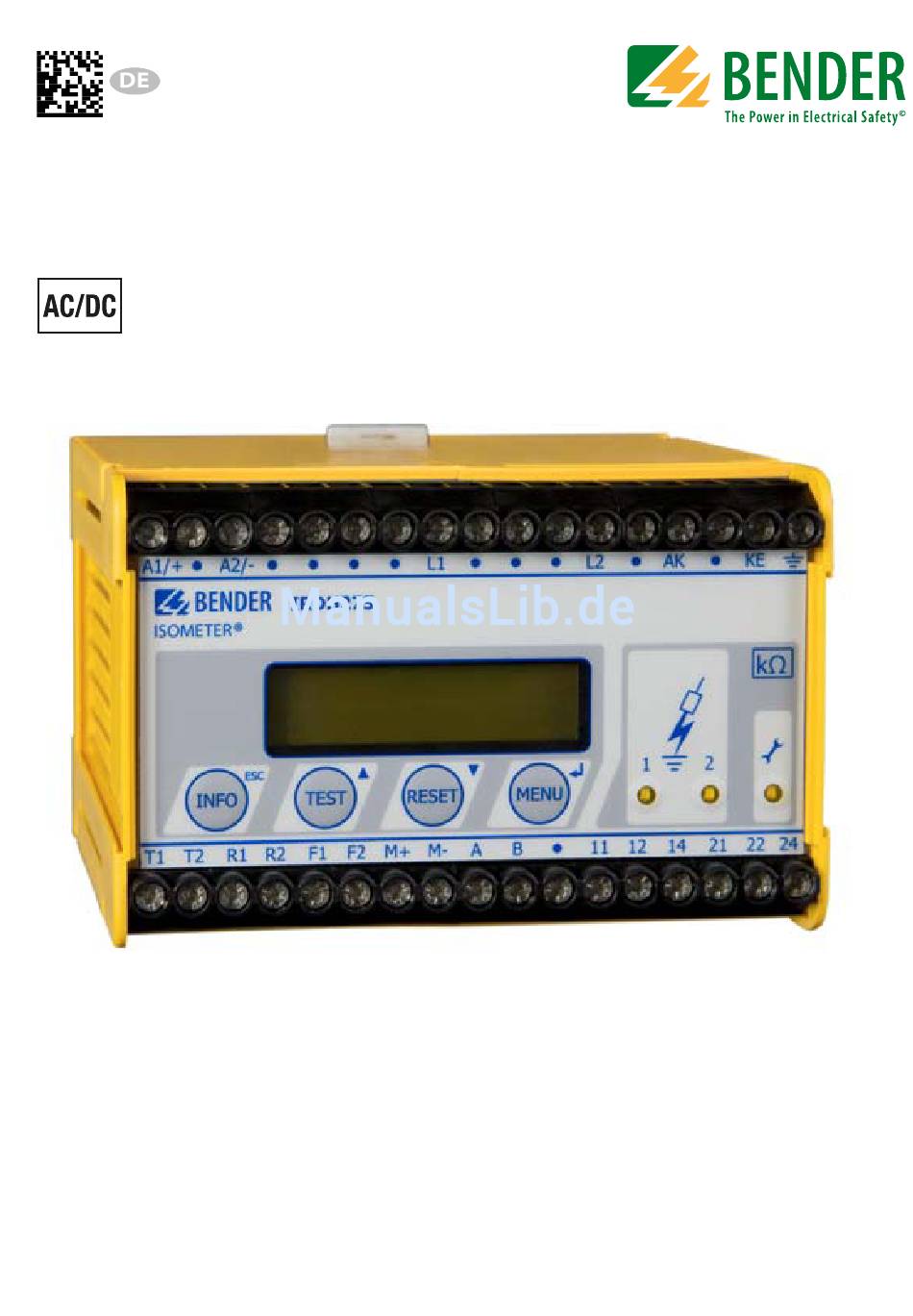

Handbuch
ISOMETER® IRDH275
IRDH275B
Isolationsüberwachungsgerät für IT-Wechselspannungssysteme
mit galvanisch verbundenen Gleich- und Umrichtern
und für IT-Gleichspannungssysteme
Software-Version IRDH275: D0160 V1.8
IRDH275_D00122_03_M_XXDE/05.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender IRDH275

Inhaltszusammenfassung für Bender IRDH275

  • Seite 1 Handbuch ISOMETER® IRDH275 IRDH275B Isolationsüberwachungsgerät für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleich- und Umrichtern und für IT-Gleichspannungssysteme Software-Version IRDH275: D0160 V1.8 IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 2: Änderungen Vorbehalten

    Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de Web: http://www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Arbeiten an elektrischen Anlagen ............13 Sicherheitshinweise gerätespezifisch ............ 14 Bestimmungsgemäße Verwendung ............16 Installationshinweis ..................17 3. Funktion ......................19 Gemeinsame Merkmale (IRDH275 und IRDH275B) ......19 Zusätzliche Merkmale IRDH275B ............19 Produktbeschreibung .................. 20 Funktionsbeschreibung ................20 Zusatzfunktionen IRDH275B ..............24...
  • Seite 4 4.2.2 Anschluss mit AGH520S ................33 4.2.3 Anschluss mit AGH204S-4 ................34 5. Inbetriebnahme-Schema (dreiteilig) ............37 6. Bedienung und Einstellung ................. 41 Bedienelemente und Anzeigen IRDH275(B) ........41 6.1.1 Display im Standard-Betrieb ..............42 6.1.2 Display im Menü-Betrieb ................43 6.1.3 Bedientasten ....................43 Menüstruktur und Menübetrieb ..............
  • Seite 5 Menü SERVICE ....................64 6.10 Parametrieren über das Internet ............. 64 7. Serielle Schnittstellen ................... 65 RS485-Schnittstelle mit IsoData-Protokoll (IRDH275) ...... 65 RS485-Schnittstelle mit BMS-Protokoll (IRDH275B) ......67 Topologie RS485-Netzwerk (IRDH275B) ..........68 7.3.1 Richtige Verlegung ..................68 7.3.2 Falsche Verlegung ..................68 7.3.3 Verdrahtung ....................
  • Seite 6 Inhaltsverzeichnis 9. Technische Daten IRDH275(B) ..............75 Tabellarische Daten ..................75 Normen, Zulassungen und Zertifizierungen ........79 Kennlinien ......................80 Bestellangaben ....................87 9.4.1 ISOMETER® ....................... 87 9.4.2 Ankoppelgeräte ..................... 88 9.4.3 Messinstrumente ................... 88 INDEX ........................89 IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 7: Wichtig Zu Wissen

    1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet.

  • Seite 8: Technische Unterstützung: Service Und Support

    Wichtig zu wissen Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt kei- nerlei Haftung für Personen- oder Sachschäden, die sich aus Fehlern oder Irr- tümern in diesem Handbuch herleiten. 1.2 Technische Unterstützung: Service und Support Für die Inbetriebnahme und Störungsbehebung bietet Bender an:...

  • Seite 9: Field-Service

    Wichtig zu wissen Geräte für den Reparaturservice senden Sie bitte an folgende Adresse: Bender GmbH, Repair-Service, Londorfer Str. 65, 35305 Grünberg 1.2.3 Field-Service Vor-Ort-Service für alle Bender-Produkte • Inbetriebnahme, Parametrierung, Wartung, Störungsbeseitigung für Bender-Produkte • Analyse der Gebäudeinstallation (Netzqualitäts-Check, EMV-Check, Thermografie) •...

  • Seite 10: Schulungen

    Wichtig zu wissen 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender-de.com -> Fachwissen -> Seminare. 1.4 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender.

  • Seite 11: Gewährleistung Und Haftung

    Wichtig zu wissen 1.6 Gewährleistung und Haftung Gewährleistung- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: • Nicht bestimmungsgemäße Verwendung des Geräts. • Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten des Geräts.

  • Seite 12: Entsorgung

    Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender-de.com -> Service & Support. IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 13: Sicherheitshinweise

    2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen.

  • Seite 14: Sicherheitshinweise Gerätespezifisch

    Sicherheitshinweise 2.3 Sicherheitshinweise gerätespezifisch Personen ohne die erforderliche Sachkunde, insbesondere Kinder, dürfen keinen Zugang und Zugriff zum ISOMETER® haben. WARNUNG Auf richtige Nennanschluss- und Versorgungsspannung achten! Vor Isolations- und Spannungsprüfungen müssen die ISOMETER® für die Dauer der Prüfung vom IT-System getrennt sein.
  • Seite 15 Sicherheitshinweise Für den Einsatz von ISOMETER®n in IT-Systemen gilt generell, dass nur ein aktives ISOMETER® in einem galvanisch miteinander verbundenen System angeschlossen sein darf. Werden IT-Systeme über Koppelschalter zusammengeschaltet, muss über eine Steuerung sichergestellt werden, dass nicht benötigte ISOMETER® vom IT-System getrennt und inaktiv geschaltet werden.

  • Seite 16: Bestimmungsgemäße Verwendung

    Sicherheitshinweise 2.4 Bestimmungsgemäße Verwendung Das ISOMETER® ist bestimmt: • zur Überwachung des Isolationswiderstandes von IT-Systemen Zur bestimmungsgemäßen Verwendung gehört auch • das Beachten aller Hinweise aus der Bedienungsanleitung und • die Einhaltung eventueller Prüfintervalle. Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die An- lagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.

  • Seite 17: Installationshinweis

    Sicherheitshinweise 2.5 Installationshinweis Gefahr Sachschaden durch unsachgemäße Installation! Die Anlage kann Schaden nehmen, wenn Sie in einem leitend verbundenen System mehr als ein Isolationsüberwachungs- gerät anschließen. Sind mehrere Geräte angeschlossen, VORSICHT funktioniert Gerät nicht meldet keine Isolationsfehler. Schließen Sie in jedem leitend verbundenen System nur ein Isolationsüberwachungsgerät an.
  • Seite 18 Sicherheitshinweise Messfehler verhindern! Wenn ein überwachtes AC-System galvanisch gekoppelte Gleichstromkreise enthält, gilt: Ein Isolationsfehler kann nur dann wertrichtig erfasst werden, wenn über die Gleichrichterventile ein Mindeststrom von 5…10 mA fließt. IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 19: Funktion

    3. Funktion 3.1 Gemeinsame Merkmale (IRDH275 und IRDH275B) • ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbun- denen Gleichrichtern oder Umrichtern und für IT-Gleichspannungs- systeme (IT = ungeerdete Netze) • Der Arbeitsbereich der Nennspannung U ist über Ankoppelgeräte erweiterbar • Automatische Anpassung an die vorhandene Netzableitkapazität •...

  • Seite 20: Produktbeschreibung

    Funktion 3.3 Produktbeschreibung Das ISOMETER® Typ IRDH275 überwacht den Isolationswiderstand von IT-Sys- temen. Es ist universell in 3(N) AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z.B. Stromrichter, Umrichter, thyristorgeregelte Gleichstrom- antriebe). Die Anpassung an die vorhandene Netzableitkapazität erfolgt auto- matisch.
  • Seite 21 Ein Selbsttest kann manuell mit der TEST-Taste oder automatisch ausgeführt werden. Um eine hohe Mess-Sicherheit zu gewährleisten, verfügt das ISOMETER® IRDH275 über umfangreiche Selbsttestfunktionen. Nach dem Ein- schalten der Versorgungsspannung werden mit Hilfe der Selbsttestfunktio- nen alle internen Messfunktionen, die Komponenten der Ablaufsteuerung wie Daten- und Parameterspeicher sowie die Anschlüsse zum IT-System und...
  • Seite 22 Funktion Wird ein Geräte- oder Anschlussfehler festgestellt, erscheint auf dem LC-Dis- play die Meldung „!Error!“, die Gerätefehler-LED leuchtet, Relais K2 (21-22-24) schaltet und die entsprechende Fehlermeldung (siehe Tabelle) wird angezeigt. In einem solchen Gerätefehlerfall wird periodisch nach ca. 1 Minute ein erneuter Selbsttest gestartet. Wird keine Fehlfunktion mehr fest- gestellt, wird die Fehlermeldung automatisch gelöscht, die Gerätefehler-LED erlischt.
  • Seite 23 Versorgungsspannung aus- und Gerätefehler x Interner Gerätefehler einschalten Mit Bender in Verbindung setzen Falls das Aus- und Einschalten der Versorgungsspannung aus betriebstechnischen Gründen nicht möglich ist, kann durch gleichzeitige Betätigung der Tasten „INFO“, „RESET“ und „MENU“ ein Zurücksetzen der Ablaufsteuerung durchgeführt werden.

  • Seite 24: Zusatzfunktionen Irdh275B

    Funktion 3.5 Zusatzfunktionen IRDH275B Stromausgang für externes Messinstrument Beim IRDH275B ist der Stromausgang mit 0(4)…20 mA dimensioniert. Der Stromausgang ist galvanisch getrennt ausgeführt gegen die Geräte-Elektro- nik und die RS485-Schnittstelle. Mit Hilfe des Menüs ISO SETUP, siehe Seite 50, kann zwischen den Bereichen 0…20 mA und 4…20 mA umgeschaltet wer- den.

  • Seite 25: Funktionseingang F1/F2 Zur Ankopplung Und Trennung Von Überwachten It-Systemen

    Funktion Funktionseingang F1/F2 zur Ankopplung und Trennung von über- wachten IT-Systemen Mit dem Funktionseingang F1/F2 kann das ISOMETER® vom IT-System ge- trennt und in einen STANDBY-Modus gesetzt werden. Wird der Eingang F1/F2 gebrückt, werden die Anschlüsse L1/L2 über interne Koppelrelais abgeschal- tet, die Messfunktion angehalten sowie auf dem Display die Meldung „STANDBY“...
  • Seite 26 Funktion IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 27: Isonet-Funktion (Com Setup)

    Funktion ISOnet-Funktion (COM SETUP) Um diese Funktion zu aktivieren, muss „ISOnet=ON“ im Menü COM SETUP ein- gestellt werden. Bei dieser Funktion handelt es sich um eine Art Scanning- Funktion. Der BMS-Master, bei dem die ISOnet-Funktion aktiviert wurde, steu- ert über den BMS-Bus die ISOnet-Slave-Geräte. Hat ein ISOMETER® einen Messzyklus beendet, wird die Berechtigung zur Isolationsmessung von dem ISOnet-Master an den nächsten Slave weitergegeben.
  • Seite 28 Funktion IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 29: Anschluss

    4. Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr • eines elektrischen Schlages, • von Sachschäden an der elektrischen Anlage, •...
  • Seite 30 Anschluss Mit einer externen TEST-Taste oder einer externen RESET-Taste darf nur ein ISOMETER® angesteuert werden. Eine galvanische Parallelschaltung mehrerer TEST- oder RESET-Eingänge für Sammelprüfungen von ISOMETER®n ist nicht erlaubt. Externe Ankoppelgeräte, die über die Klemme AK angeschlossen werden, können nicht über die internen Koppelrelais abgeschaltet werden. Wird kein Ankoppelgerät benötigt, bleibt die Klemme AK frei.
  • Seite 31 STANDBY mit Hilfe des Funktionseingangs F1, F2: keine Isolationsfehlermessung bei geschlossenem Kontakt; Trennung vom IT-System (nur bei IRDH275B) IRDH275: Stromausgang, galvanisch getrennt: 0…400 μA IRDH275B: Stromausgang, galvanisch getrennt: 0…20 mA oder 4…20 mA Serielle Schnittstelle RS485 (Terminierung mittels 120 Ω-Widerstand) Alarm-Relais 1;...

  • Seite 32: Anschlussschaltbilder Mit Ankoppelgeräten

    Anschluss 4.2 Anschlussschaltbilder mit Ankoppelgeräten Beachten Sie die Einstellungen im Menü „ISO ADVANCED AGH“! Passen Sie die Einstellungen an das verwendete Ankoppelgerät an. 4.2.1 Anschluss mit AGH150W-4 Dieses Ankoppelgerät erweitert den Nennspannungsbereich des ISOMETER®s in DC-Systemen auf 1760 V. IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 33: Anschluss Mit Agh520S

    Anschluss 4.2.2 Anschluss mit AGH520S Dieses Ankoppelgerät erweitert den Nennspannungsbereich des überwa- chenden ISOMETER®s in reinen AC-Systemen auf 7200 V. Bei 3AC-Systemen ist Pin 2 des AGH520S mit L1 zu verbinden, bei 3/N AC-System ist Pin 2 mit dem N-Leiter zu verbinden. IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 34: Anschluss Mit Agh204S-4

    Anschluss 4.2.3 Anschluss mit AGH204S-4 Dieses Ankoppelgerät erweitert den Nennspannungsbereich des ISOMETER®s, das in AC-Systemen mit Gleichrichtern eingesetzt wird. 1 ohne Stromrichter U = 3 AC 0….1650 V (DC max. 1000 V) = 3 AC 0…1300 V (Spitzen-Spannung hinter dem 2 mit Stromrichter Gleichrichter- oder Zwischenkreisspannung max.
  • Seite 35 Anschluss Die maximale Gleichspannung ist die Spannung, die im AC-Teil eines IT-Sys- tems gegen PE auftreten darf, wenn das IRDH275 mit AGH204S-4 dort ange- koppelt wird. Diese Spannung ist abhängig von der Höhe der Nenn- spannung, der Art der Gleichrichtung (6-puls, 12-puls,…), der Art des Umrich- terzwischenkreises (Strom…...
  • Seite 36 Anschluss IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 37: Inbetriebnahme-Schema (Dreiteilig)

    5. Inbetriebnahme-Schema (dreiteilig) Eingekreiste Ziffern im Schema korrespondieren mit den Legenden-Ziffern im Anschlussplan. Inbetriebnahme des ISOMETER®s (1) IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 38 Inbetriebnahme-Schema (dreiteilig) Inbetriebnahme des ISOMETER®s (2) IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 39 Inbetriebnahme-Schema (dreiteilig) Inbetriebnahme des ISOMETER®s (3) Zur Kontrolle des ordnungsge- mäßen Anschlusses ist eine Funktionsprüfung mittels eines für die Netzspannung geeigneten Widerstandes durchzuführen. Größe des Widerstandes: 50% des eingestellten Ansprechwertes Alarm2. IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 40 Inbetriebnahme-Schema (dreiteilig) IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 41: Bedienung Und Einstellung

    6. Bedienung und Einstellung 6.1 Bedienelemente und Anzeigen IRDH275(B) INFO-Taste: Abfragen von Standardinformation / ESC-Taste: Zurück (Menü-Funktion), Bestätigung Parameteränderung TEST-Taste: Selbsttest aufrufen/ Aufwärts-Taste: Parameteränderung, im Menü aufwärts bewegen RESET-Taste: Löschen gespeicherter Isolationsfehler-Alarme Abwärts-Taste: Parameteränderung, im Menü abwärts bewegen Menü-Taste: Aufruf Menüsystem Eingabe-Taste: Bestätigung Parameteränderung...

  • Seite 42: Display Im Standard-Betrieb

    Bedienung und Einstellung 6.1.1 Display im Standard-Betrieb Anzeige des Isolationswiderstands in kΩ Zusätzlicher Hinweis zum Isolationswiderstand: „+“ = Isolationsfehler an L+ „–“ = Isolationsfehler an L– „s“ = neue Messung hat begonnen = Polarität des Messpulses = gültiger BMS-Busverkehr = Neuer Eintrag im Historienspeicher = blinkend, wenn Uhr einzustellen ist Meldungen: - Isolation Fehler...

  • Seite 43: Display Im Menü-Betrieb

    (Anzeige nur bei Isolationswerten > 20 kΩ) • Setup Status (Die Bedeutung der Status-Nummer kann aus der Statustabelle auf Seite 85 entnommen werden • COM-Setup (eigene Busadresse) Die oben genannten Informationen sollten im Problemfall notiert werden und bei Rückfragen an Bender vorliegen. IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 44 Bedienung und Einstellung Mit der TEST-Taste wird die Selbsttestfunk- tion des ISOMETER®s gestartet. Mit der RESET-Taste werden im ISOMETER® gespeicherte Isolationsfehler-Alarme zu- rückgesetzt. Die Speicher-Funktion ist nur verfügbar, wenn zuvor der Fehlerspeicher im Menü ISO-Setup eingeschaltet wurde oder die Klemmen R1/R2 gebrückt waren. Außerdem lässt sich der Feh- lerspeicher des ISOMETER®s nur dann zurücksetzen, wenn der gemessene Iso- lationswert mindestens 25 % höher liegt, als der eingestellte Ansprechwert.

  • Seite 45: Menüstruktur Und Menübetrieb

    Bedienung und Einstellung EINGABE-Taste Auswahl eines Menüpunktes oder Unter-Menüpunkts, Bestätigung und Speicherung einer Parameteränderung mit Rücksprung zum zugehörigen Unter-Menüpunkt oder Sprung zum nächsten Eingabefeld. ESC-Taste: Rücksprung zur übergeordneten Menüebene. Wird das Menü nicht beendet, schaltet das Gerät nach ca. 5 Minuten wieder in den Standard-Betrieb. In den nachfolgenden Menü-Diagrammen werden zwecks übersichtlicherer Darstellung für EINGABE, Aufwärts/Abwärts und ESCAPE nur die folgenden Symbole verwendet:...

  • Seite 46: Navigieren Im Menü

    Bedienung und Einstellung Navigieren im Menü Mit Hilfe der Aufwärts/Abwärts-Tasten wählt man den gewünschten Menü- punkt aus. Die Auswahl wird durch einen blinkenden Cursor angezeigt. Durch Betätigen der EINGABE-Taste wird das zum Menüpunkt gehörende Unterme- nü aufgerufen. Auch in den Untermenüs werden die gewünschten Parameter mit den Auf- wärts/Abwärts-Tasten ausgewählt.

  • Seite 47: Diagramm Menüstruktur

    Bedienung und Einstellung 6.2.1 Diagramm Menüstruktur IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 48: Menü History Info (Irdh275B)

    Bedienung und Einstellung 6.3 Menü HISTORY INFO (IRDH275B) In der Datenbank des Historienspeichers können 99 Ereignisse mit Datum und Uhrzeit gespeichert werden. Die Datenbank ist als Ringspeicher ausgeführt, d.h. der älteste Eintrag wird überschrieben. Die Daten werden in einen nicht- flüchtigen Speicher geschrieben und sind somit auch gegen Spannungsaus- fall geschützt.

  • Seite 49: Diagramm History Info (Irdh275B)

    Bedienung und Einstellung 6.3.1 Diagramm HISTORY INFO (IRDH275B) IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 50: Menü Iso Setup: Einstellen Der Isometer® -Grundfunktionen

    Bedienung und Einstellung 6.4 Menü ISO SETUP: Einstellen der ISOMETER® - Grundfunktionen Mit diesem Menüpunkt werden die Alarm-Meldungen Alarm1 und Alarm2 (Vorwarnung und Hauptmeldung), die Arbeitsweise der Alarm-Relais K1 und K2 (N.O = Arbeitsstromschaltung, N.C = Ruhestromschaltung) und die Fehler- speicherung eingestellt.
  • Seite 51 Bedienung und Einstellung K1: N.C Test = Ruhestromschaltung Kontakte 11-12-14, mit Relaistest (das Alarm-Relais ist im Normalbetrieb angezogen) K1: N.O Test = Arbeitsstromschaltung Kontakte 11-12-14, mit Relaistest (das Alarm-Relais ist im Normalbetrieb nicht angezogen) K1: N.C = Ruhestromschaltung Kontakte 11-12-14, ohne Relaistest (das Alarm-Relais ist im Normalbetrieb angezogen) K1: N.O = Arbeitsstromschaltung Kontakte 11-12-14, ohne Relaistest...
  • Seite 52 Bedienung und Einstellung Diagramm ISO SETUP IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 53: Memory-Einstellung (On/Off)

    = Fehlerspeicherung ausgeschaltet (Werkseinstellung) 6.4.4 Stromausgang für externe Messinstrumente (IRDH275B) Werkseinstellung: 0…20 mA Der Stromausgang des IRDH275 kann über den Menüpunkt „M+/M-:“ auf „0…20 mA“ oder „4…20 mA“ eingestellt werden. Die maximale Bürde beträgt 500 Ω. Ω Funktion 0…20 mA: Ω...

  • Seite 54: Menü Iso Advanced: Einstellen Der Erweiterten Funktionen

    Ausgangsspannung DC 1000 V nicht übersteigt (siehe Betrieb mit An- koppelgerät auf Seite 32). AGH: 520S Das IRDH275 wird mir der Klemme AK an die Klemme 5 des AGH520S ange- schlossen. Der Arbeitsbereich der Nennspannung wird auf AC 0…7200 V er- weitert. Es dürfen nur Stromrichter angeschlossen werden, deren Ausgangsspannung DC 1000 V nicht übersteigt.

  • Seite 55: Netzableitkapazität Anpassen (Cemax: 150 Μf)

    Bedienung und Einstellung 6.5.2 Netzableitkapazität anpassen (Cemax: 150 μF) Hiermit kann das ISOMETER® an die max. Netzableitkapazität angepasst wer- den (max. 500 μF). Bitte beachten Sie, dass sich bei der Einstellung C = 500 μF die Grundmesszeit auf ca. 10 s erhöht. Werkseinstellung = 150 μF 6.5.3 Messverfahren von AMP auf DC umschalten...

  • Seite 56: Startzeit Des Automatischen Selbsttests Festlegen (Test) (Irdh275B)

    Bedienung und Einstellung 6.5.7 Startzeit des automatischen Selbsttests festlegen (Test) (IRDH275B) Ist im Unter-Menü ISO ADVANCED der 24 h-Selbsttest aktiviert, kann mit Hilfe des Menüpunkts „TEST: 12:00“ ein Zeitpunkt für die Ausführung des Selbsttest eingestellt werden. Danach wird der Selbsttest automatisch einmal am Tag zur angegebenen Zeit gestartet.

  • Seite 57: Diagramm Iso Advanced

    Bedienung und Einstellung 6.5.8 Diagramm ISO ADVANCED IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 58: Menü Com Setup: Einstellen Der Bms-Schnittstelle

    Bedienung und Einstellung 6.6 Menü COM SETUP: Einstellen der BMS-Schnittstelle 6.6.1 Busadresse „Addr:“ (IRDH275B) Mit Hilfe dieses Menüpunktes wird die BMS-Busadresse des IRDH275B einge- stellt. Es ist darauf zu achten, dass keine Busadresse doppelt vergeben wird. Werksseitig ist Adresse 3 eingestellt, hierdurch arbeitet das Gerät als Slave. Funktionsstörungen durch falsche Adressvergabe! Werden mehrere ISOMETER®...

  • Seite 59: Iso-Monitor (Irdh275B)

    Bedienung und Einstellung 6.6.3 ISO-Monitor (IRDH275B) Mit dieser Funktion ist es möglich, von allen busfähigen ISOMETER®n im BMS- Netzwerk, deren aktuell gemessenen Isolationswert sowie evtl. vorhandene Meldungen abzufragen. Nach Auswahl der Busadresse werden die Informati- onen, die das selektierte Gerät gespeichert hat, auf dem Display angezeigt. Die Monitoranzeige ist ähnlich wie die Standardanzeige aufgebaut, statt des Messpulses wird aber die ausgewählte Busadresse angezeigt.

  • Seite 60: Diagramm Com Setup (Irdh275B)

    Bedienung und Einstellung 6.6.4 Diagramm COM SETUP (IRDH275B) IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 61: Menü Password

    Bedienung und Einstellung 6.7 Menü PASSWORD 6.7.1 Passwort einstellen und aktivieren Mit diesem Menüpunkt kann eine „Password“-Abfrage aktiviert werden. Da- mit kann das ISOMETER® gegen unbefugte Änderungen der Einstellungen ge- schützt werden. Mit den AUFWÄRTS/ABWÄRTS-Tasten kann man das gewünschte Passwort (Menüpunkt „2.

  • Seite 62: Diagramm Passwort

    Bedienung und Einstellung 6.7.2 Diagramm PASSWORT IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 63: Menü Language (Sprache)

    Bedienung und Einstellung 6.8 Menü LANGUAGE (Sprache) 6.8.1 Einstellung der Sprache Mit Hilfe des Menüpunkts „Language“ können die Fehlermeldungen des ISOMETER®s auf verschiedene Sprachen eingestellt werden. Zur Auswahl ste- hen „Deutsch“ oder „English“. Das Geräte-Menü wird von der Sprach-Einstel- lung nicht berührt. 6.8.2 Diagramm Language (Sprache) IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 64: Menü Service

    Bedienung und Einstellung 6.9 Menü SERVICE Dieser Menüpunkt ist für das Bender-Servicepersonal vorgesehen und durch ein Passwort gegen irrtümliche Falscheinstellungen gesichert. Er dient bei ei- nem eventuell auftretenden Fehler des Gerätes der schnellen und fachge- rechten Fehlerbeseitigung. 6.10 Parametrieren über das Internet Sie können die nachfolgend angegebenen Parameter eines IRDH275B mittels...

  • Seite 65: Serielle Schnittstellen

    Zur Auswertung der Daten mittels PC oder Laptop wird die Terminal-Software „IsoData“ und ein Schnittstellen-Konverter ASCII-RS485/RS232 benötigt. Um die Software zu erhalten, kontaktieren Sie den Bender Service, siehe Seite 8. Daten der Schnittstelle: • RS485-Schnittstelle galvanisch getrennt von der Geräte-Elektronik •...
  • Seite 66 Serielle Schnittstellen IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 67: Rs485-Schnittstelle Mit Bms-Protokoll (Irdh275B)

    Serielle Schnittstellen 7.2 RS485-Schnittstelle mit BMS-Protokoll (IRDH275B) Die von Geräteelektronik und Stromausgang galvanisch getrennte RS485- Schnittstelle dient als physikalisches Übertragungsmedium für das BMS-Bus- protokoll. Wenn mehrere IRDH275B oder andere busfähige Geräte über den BMS-Bus zu einem Netzwerk verbunden werden, muss der BMS-Bus an seinen beiden Enden mit Abschlusswiderständen von jeweils 120 Ω...

  • Seite 68: Topologie Rs485-Netzwerk (Irdh275B)

    Geschirmte Leitung, Ader-Durchmesser ≥ 0,6 mm (z.B. J-Y(St)Y 2x0,6), Schirm einseitig an Erde (PE). Anschluss an die Klemmen A und B. Die maximale Bus-Teilnehmerzahl ist auf 32 Geräte beschränkt. Sollen weitere Geräte angeschlossen werden, hält Bender hierfür den Schnittstellenverstär- ker DI1 bereit. IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 69: Bms-Protokoll (Irdh275B)

    Serielle Schnittstellen 7.4 BMS-Protokoll (IRDH275B) Dieses Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnitt- stelle (BMS-Busprotokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. Die Schnittstellendaten sind: • Baudrate: 9600 Baud • Übertragung: 1 Startbit, 7 Datenbits, 1 Paritätsbit, 1 Stoppbit (1, 7, E, 1) •...

  • Seite 70: Bms-Slave

    Serielle Schnittstellen Folgende Fehlerursachen könnten vorliegen: • Adressen doppelt vergeben • ein zweiter Master befindet sich im BMS-Bus • Störsignale auf den Busleitungen • Defektes Gerät ist am Bus angeschlossen • Terminierungswiderstände nicht eingeschaltet 7.4.2 BMS-Slave Die Werkseinstellung aller IRDH275B ist Slave-Betrieb (Adresse 3). In einem BMS-Netzwerk muss für jeden Slave eine eigene Adresse zwischen 2…30 ein- gestellt werden.

  • Seite 71: Kanal Bemerkung

    Serielle Schnittstellen Die folgende Tabelle gibt einen Überblick über die wichtigsten Alarmmeldun- gen und die Zuordnung der Meldung bei Ausgabe über Display und Bedien- tableaus, z. B. PRC1470. Meldung Kanal Bemerkung Isolation Fehler Isolationswiderstand < Einstellwert Alarm 1 Isolation Fehler Isolationswiderstand <...

  • Seite 72: Bms-Bus-Adressbereiche

    Serielle Schnittstellen BMS-Bus-Adressbereiche Adressen* Gerät Bemerkung Es gibt kein Gerät mit der Adresse 0 ! Informationen, die an die Adresse 0 gesendet werden, gelten für alle an die Schnittstellen angeschlossenen Geräte (Broadcast) 1 PRC1470 Steuer- und Anzeigegerät IRDH275B/ 1…30 Isolationsüberwachungsgeräte 375B/575 1…30 COM465 Protokollwandler...

  • Seite 73: Werkseinstellungen

    8. Werkseinstellungen Menü Untermenü Werkseinstellung 1. EXIT 2. HISTORY INFO 3. ISO SETUP 1. Exit 2. Alarm1: 40 kΩ 3. Alarm2: 10 kΩ 4. K1: N.O Test 5. K2: N.O Test 6. Memory: 7. M+/M-:* 0-20 mA* 4. ISO ADVANCED 1.
  • Seite 74 Werkseinstellung 3. Status: 7. LANGUAGE 1. Exit 2. Text: Deutsch 8. SERVICE (Zugang nur für Bender-Servicepersonal) * Einstellungen gelten nur für das IRDH275B. Bitte überprüfen Sie, ob die Grundeinstellung des ISOMETER®s den Anforde- rungen des zu überwachenden IT-Systems entspricht. IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 75: Technische Daten Irdh275(B)

    9. Technische Daten IRDH275(B) 9.1 Tabellarische Daten Die mit * gekennzeichneten Angaben sind Absolutwerte Isolationskoordination nach IEC 60664-1 Bemessungsspannung ............................. AC 800 V Bemessungsstoßspannung/Verschmutzungsgrad ................... 8 kV / 3 Spannungsbereiche IRDH275… : Netznennspannung U ..................... AC / 3/(N) AC 0…793 V* Nennfrequenz f <...
  • Seite 76 Test-/ Reset-Taste............................intern/extern Leitungslänge Test-/Reset-Taste extern......................≤ 10 m Stromausgang für Messinstrument SKMP (Skalenmittelpunkt = 120 kΩ): ..............Stromausgang IRDH275 (Bürde)....................400 μA (≤ 12,5 kΩ) Stromausgang IRDH275B (Bürde)..................... 20 mA (≤ 500 Ω) Genauigkeit Stromausgang (1 kΩ…1 MΩ) bezogen auf den angezeigten Messwert ................... ±10 %, ±1 kΩ...
  • Seite 77 Anzugsmoment ..............................0,5 Nm Leitergrößen (AWG).............................. 24-12 Schutzart, Einbauten (DIN EN 60529)........................IP30 Schutzart, Klemmen (DIN EN 60529) ........................IP20 Gehäusetyp ............................X112, halogenfrei Schnellbefestigung auf Hutprofilschiene................DIN EN 60715 / IEC 60715 Entflammbarkeitsklasse ........................... UL94 V-0 Software-Version IRDH275 ..........................D160 V1.8 IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 78 Technische Daten IRDH275(B) Software-Version IRDH275B ......................... D159 V1.8 Gewicht ................................ca. 510 g Option „W“ Schockfestigkeit nach IEC 60068-2-27 (Gerät in Betrieb)................. 30 g / 11 ms Dauerschocken nach IEC 60068-2-29 (Transport) ..................40 g / 6 ms Schwingungsbeanspruchung IEC 60068-2-6................1,6 mm / 10…25 Hz ................................

  • Seite 79: Normen, Zulassungen Und Zertifizierungen

    Technische Daten IRDH275(B) 9.2 Normen, Zulassungen und Zertifizierungen Das ISOMETER® wurde unter Beachtung folgender Normen entwickelt: - DIN EN 61557-8 (VDE 0413-8):2007-12 - IEC 61557-8:2007 + Corrigendum 2007-05 - IEC 61326-2-4:2006-06 Ed. 1.0 - DIN EN 60664-1 (VDE 0110-1):2008-01 - DIN EN 60664-3 (VDE 0110-3):2003-09...

  • Seite 80: Kennlinien

    Technische Daten IRDH275(B) 9.3 Kennlinien ISOMETER®-Ansprechzeiten in Abhängigkeit von den Ableitkapa- zitäten: = 1…500 μF, U = 0…793 V / 50 Hz 1000 ≤ Ω 10 M ≥ Ω 1000 [μF] IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 81 Technische Daten IRDH275(B) Max. Wechselspannung zwischen IT-System und PE im Frequenz- bereich < 50 Hz IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 82 Technische Daten IRDH275(B) Stromausgang 0…400 μA (nur IRDH275) μ Ω Ω = Isolationsfehler in kΩ I = Stromausgang in mA IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 83 Technische Daten IRDH275(B) Stromausgang 0…20 mA (IRDH275B) Ω Ω = Isolationsfehler in kΩ I = Stromausgang in mA IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 84 Technische Daten IRDH275(B) Stromausgang 4…20 mA (IRDH275B) Ω Ω = Isolationsfehler in kΩ I = Stromausgang in mA IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 85 Technische Daten IRDH275(B) Statusnummer IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 86: Gehäusemaßbild Irdh275(B)

    Technische Daten IRDH275(B) Gehäusemaßbild IRDH275(B) • Schnellbefestigung auf Hutprofilschiene nach DIN EN 60715 / IEC 60715 oder • Schraub-Befestigung mittels einzuschiebender trapezförmiger Halterung Bestell-Nr.: B990056 (Option W) IRDH275_D00122_03_M_XXDE/05.2017...

  • Seite 87: Bestellangaben

    Technische Daten IRDH275(B) 9.4 Bestellangaben 9.4.1 ISOMETER® Nennspg. Versorg.-Spg. Art.-Nr. IRDH275-435 3(N) AC 0…793 V AC 88…264 V B91065100 DC 0…650 V DC 77…286 V IRDH275W-435 „ „ B91065100W IRDH275B-435 „ „ B91065101 IRDH275BW-435 „ „ B91065101W IRDH275-427 AC 19,2…55 V B91065104 DC 19,2…72 V...

  • Seite 88: Ankoppelgeräte

    Technische Daten IRDH275(B) Option W Die Geräte mit der Endung „W“ entsprechen erhöhter Schock- und Rüttelfes- tigkeit. Durch eine besondere Lackierung der Elektronik wird ein höherer Schutz gegen mechanische Belastung und gegen Feuchtigkeit erreicht. Dies ermöglicht den Einsatz der Geräte auf Schiffen, in Schienenfahrzeugen und auch in erdbebengefährdeten Gebieten.

  • Seite 89: Index

    50 Arbeiten an elektrischen Anlagen 13 Funktionsbeschreibung 20 Arbeitsweise Alarm-Relais einstellen 50 Automatischer Selbsttest, Einstellung 55 Gehäusemaßbild 86 Gerätefehler-LED 22 Bender-Messgeräte-Schnittstelle (BMS) 69 Benutzungshinweise 7 Bestellangaben 87 Historienspeicher 48 Bestimmungsgemäße Verwendung 16 Blinkender Punkt 70 BMS-Adressen 72 Inbetriebnahme BMS-Netzwerk 71...
  • Seite 90 - PASSWORD 61 Serie ...B... 87 - SERVICE 64 Service 8 - Struktur 47 Sprache der Fehlermeldungen einstellen Merkmale IRDH275 19 Merkmale, zusätzlich IRDH275B 19 Statusnummer 85 Messinstrumente 88 Stromausgang 0...400 uA 21 Messverfahren von AMP auf DC umschalten Stromausgang 0/4-20 mA 84 Support 8 Netzableitkapazität, max.
  • Seite 91 Werkseinstellungen 73 Zulassungen 79 IRDH275_D00122_03_M_XXDE/05.2017...
  • Seite 92 Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de Web: http://www.bender.de Fotos: Bender Archiv.
