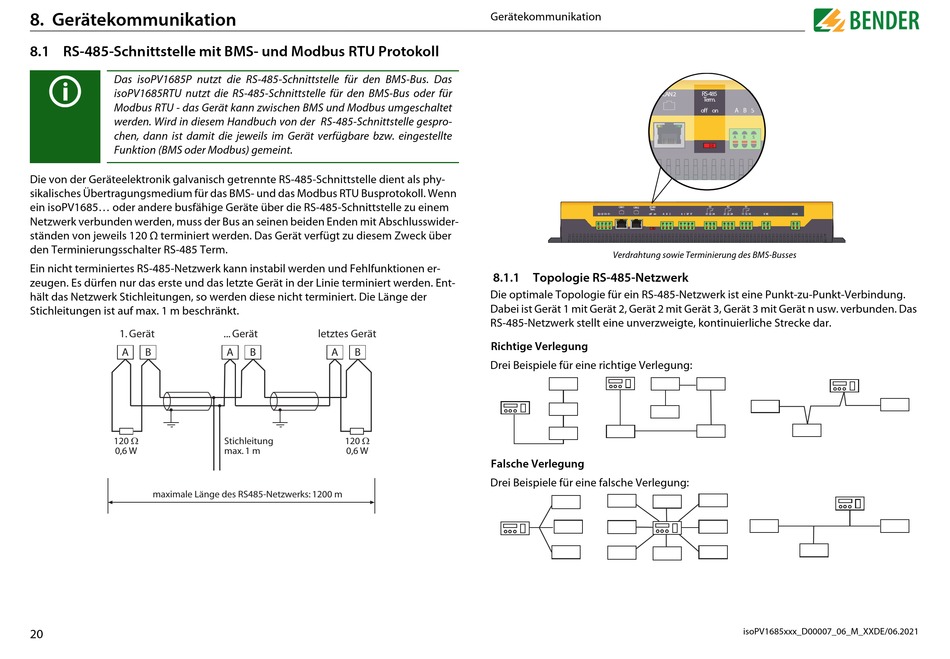

8. Gerätekommunikation

8.1 RS-485-Schnittstelle mit BMS- und Modbus RTU Protokoll

Das isoPV1685P nutzt die RS-485-Schnittstelle für den BMS-Bus. Das
isoPV1685RTU nutzt die RS-485-Schnittstelle für den BMS-Bus oder für
Modbus RTU - das Gerät kann zwischen BMS und Modbus umgeschaltet
werden. Wird in diesem Handbuch von der RS-485-Schnittstelle gespro-
chen, dann ist damit die jeweils im Gerät verfügbare bzw. eingestellte
Funktion (BMS oder Modbus) gemeint.
Die von der Geräteelektronik galvanisch getrennte RS-485-Schnittstelle dient als phy-
sikalisches Übertragungsmedium für das BMS- und das Modbus RTU Busprotokoll. Wenn
ein isoPV1685... oder andere busfähige Geräte über die RS-485-Schnittstelle zu einem
Netzwerk verbunden werden, muss der Bus an seinen beiden Enden mit Abschlusswider-
ständen von jeweils 120 Ω terminiert werden. Das Gerät verfügt zu diesem Zweck über
den Terminierungsschalter RS-485 Term.
Ein nicht terminiertes RS-485-Netzwerk kann instabil werden und Fehlfunktionen er-
zeugen. Es dürfen nur das erste und das letzte Gerät in der Linie terminiert werden. Ent-
hält das Netzwerk Stichleitungen, so werden diese nicht terminiert. Die Länge der
Stichleitungen ist auf max. 1 m beschränkt.
1. Gerät
A
B
120 W
0,6 W
maximale Länge des RS485-Netzwerks: 1200 m
20
... Gerät
letztes Gerät
A
B
A
B
Stichleitung
120 W
max. 1 m
0,6 W
Gerätekommunikation
CAN 2
CAN 2
CAN 1
RS-485
CAN 2
Term.
I2+ I2- I1+ I1-
off on
A B S
I2+ I2- I1+ I1-
A
B
Verdrahtung sowie Terminierung des BMS-Busses

8.1.1 Topologie RS-485-Netzwerk

Die optimale Topologie für ein RS-485-Netzwerk ist eine Punkt-zu-Punkt-Verbindung.
Dabei ist Gerät 1 mit Gerät 2, Gerät 2 mit Gerät 3, Gerät 3 mit Gerät n usw. verbunden. Das
RS-485-Netzwerk stellt eine unverzweigte, kontinuierliche Strecke dar.
Richtige Verlegung
Drei Beispiele für eine richtige Verlegung:
Falsche Verlegung
Drei Beispiele für eine falsche Verlegung:
RS-485
Term.
off on
A B S
A B S
A
A
B
B
S
S
K3
K2
K1
k l kT IT
31 32 34
21 22 24
11 12 14
E KE
A1 A2
S
k
I
kT
IT
31
32 34
21
22 24
11 12 14
A1 A2
E
KE
