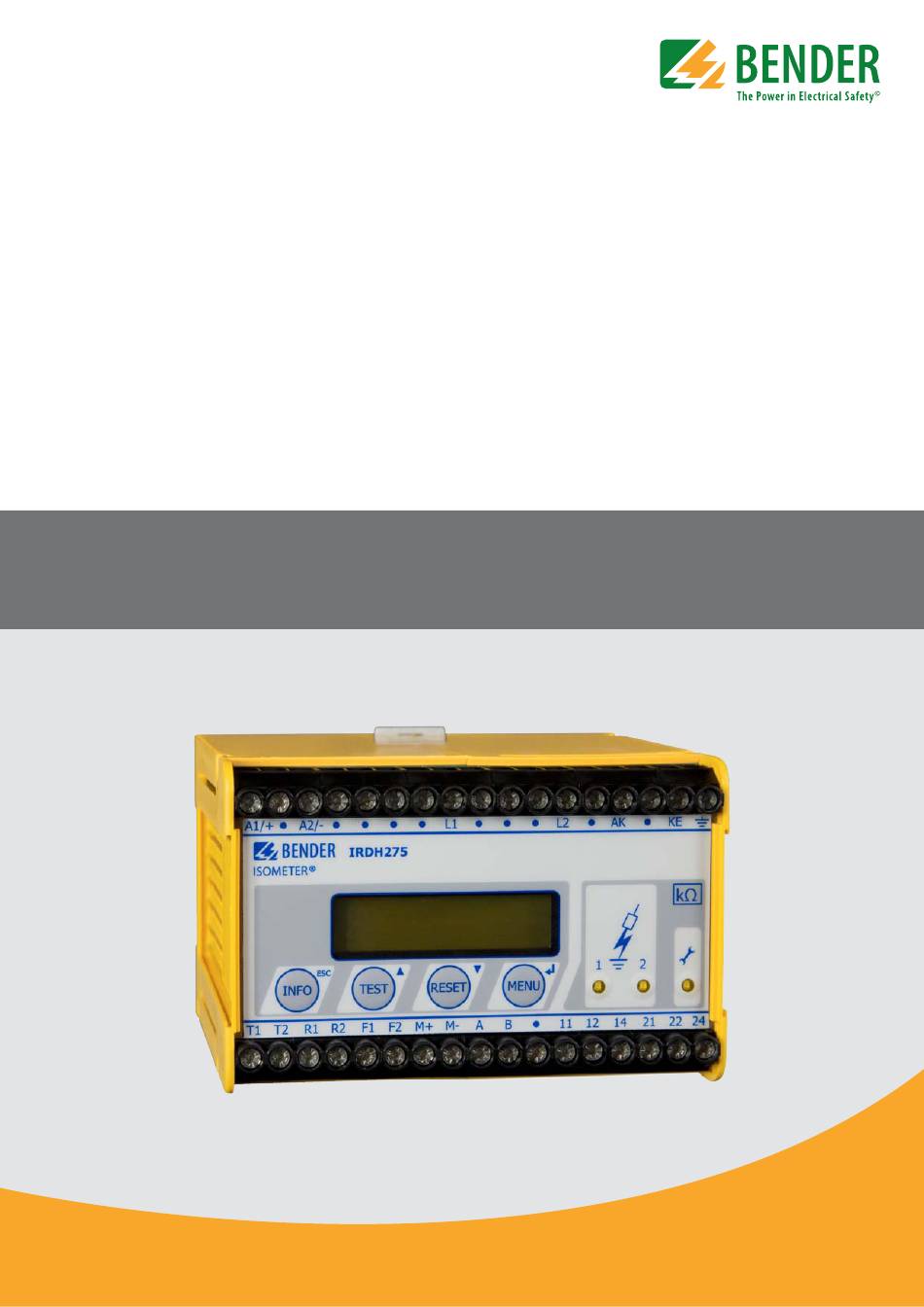

- Seite 1 ISOMETER® IRDH275 Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Stromversorgungen (IT-Systeme) Vorläufiges Datenblatt Mit Sicherheit Spannung TDB106015de/04.2013...
- Seite 2 • Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldung mit Datum/Uhrzeit • RS-485-Schnittstelle • Galvanisch getrennte RS-485-Schnittstelle (BMS-Protokoll) zum Datenaustausch mit Zulassungen anderen Bender-Komponenten • Netztrennrelais für den Betrieb mehrerer ISOMETER® in gekoppelten IT-Systemen • Stromausgang 0(4 )…20 mA (galvanisch getrennt) Anwendung in gekoppelten IT-Systemen Durch die in der Geräteversion IRDH275B enthaltenen Netztrennrelais und die Steuerein-...
- Seite 3 ISOMETER® IRDH275 Bedienelemente Anschlussschaltbild 3 AC-System U AC-System IRDH275 ISOMETER® 3 N AC-System U DC-System „INFO-Taste“: für Abfrage von Standardinformation ESC-Taste: Zurück Menü-Funktion „TEST“-Taste: Selbsttest aufrufen Pfeiltaste aufwärts: Parameteränderung, scrollen „RESET“-Taste: Löschen von Installations- und Fehlermeldungen Pfeiltaste abwärts: Parameteränderung, scrollen „MENU“-Taste: Aufruf Menü-System Enter-Taste: Bestätigung Parameteränderung Alarm-LED „1“...
-
Seite 4: Passende Systemkomponenten
ISOMETER® IRDH275 Bestellangaben Versorgungsspannung U Gekoppelte IT- RS-485-Schnittstelle Ausgang Art.-Nr. Systeme 88…264 V 77…286 V IRDH275-435 B 9106 5100 Stromausgang ASCII-IsoData nicht geeignet – 19,2…72 V IRDH275-427 B 9106 5104 0…400 µA – 10,2…36 V IRDH275-425 B 9106 5108 88…264 V 77…286 V IRDH275B-435 B 9106 5101... -
Seite 5: Technische Daten
