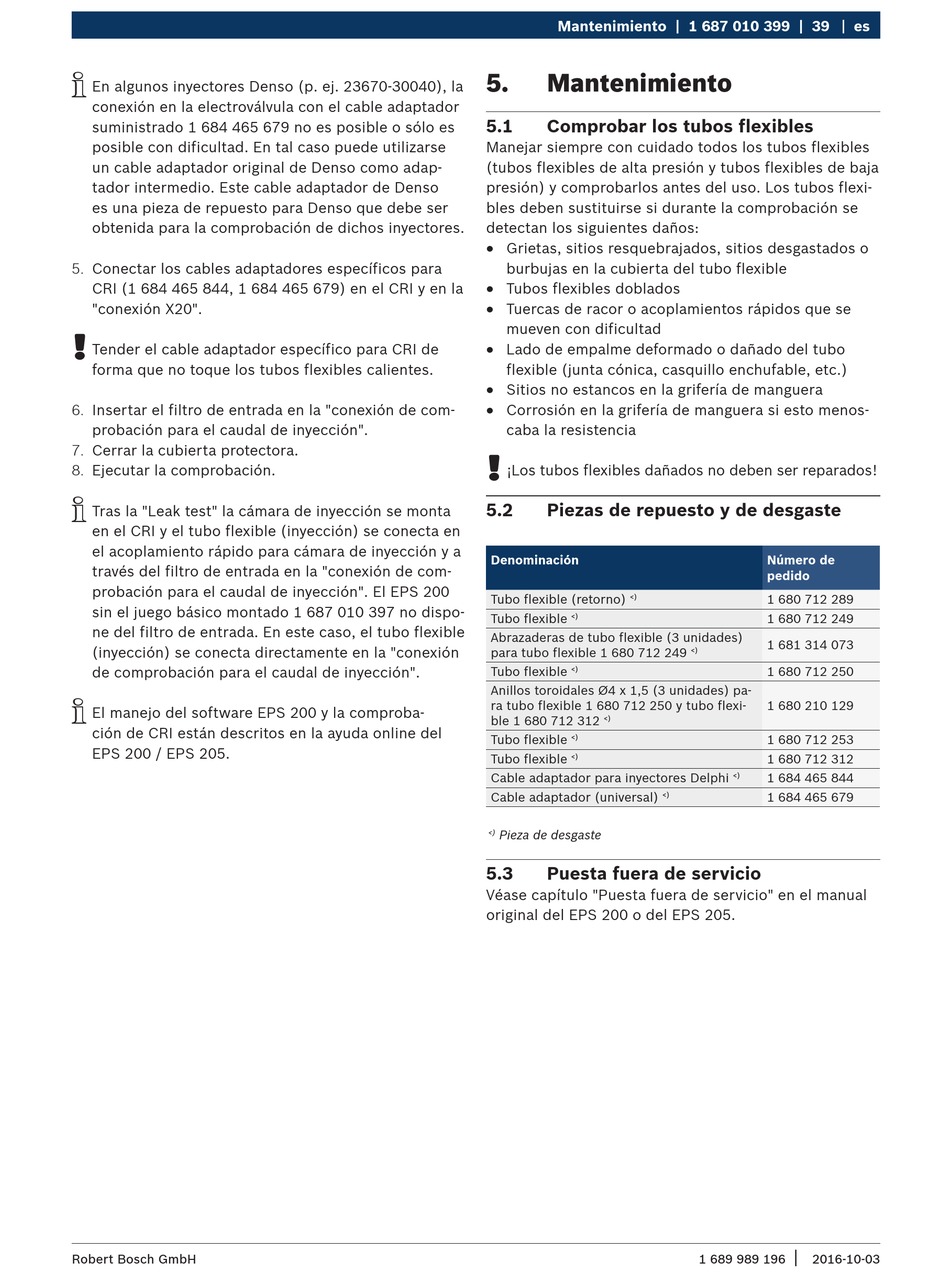

i
En algunos inyectores Denso (p. ej. 23670-30040), la
conexión en la electroválvula con el cable adaptador
suministrado 1 684 465 679 no es posible o sólo es
posible con dificultad. En tal caso puede utilizarse
un cable adaptador original de Denso como adap-
tador intermedio. Este cable adaptador de Denso
es una pieza de repuesto para Denso que debe ser
obtenida para la comprobación de dichos inyectores.
5. Conectar los cables adaptadores específicos para
CRI (1 684 465 844, 1 684 465 679) en el CRI y en la
"conexión X20".
!
Tender el cable adaptador específico para CRI de
forma que no toque los tubos flexibles calientes.
6. Insertar el filtro de entrada en la "conexión de com-
probación para el caudal de inyección".
7. Cerrar la cubierta protectora.
8. Ejecutar la comprobación.
i
Tras la "Leak test" la cámara de inyección se monta
en el CRI y el tubo flexible (inyección) se conecta en
el acoplamiento rápido para cámara de inyección y a
través del filtro de entrada en la "conexión de com-
probación para el caudal de inyección". El EPS 200
sin el juego básico montado 1 687 010 397 no dispo-
ne del filtro de entrada. En este caso, el tubo flexible
(inyección) se conecta directamente en la "conexión
de comprobación para el caudal de inyección".
i
El manejo del software EPS 200 y la comproba-
ción de CRI están descritos en la ayuda online del
EPS 200 / EPS 205.
Robert Bosch GmbH

Mantenimiento | 1 687 010 399 | 39

5. Mantenimiento
5.1

Comprobar los tubos flexibles

Manejar siempre con cuidado todos los tubos flexibles
(tubos flexibles de alta presión y tubos flexibles de baja
presión) y comprobarlos antes del uso. Los tubos flexi-
bles deben sustituirse si durante la comprobación se
detectan los siguientes daños:
R
Grietas, sitios resquebrajados, sitios desgastados o
burbujas en la cubierta del tubo flexible
R
Tubos flexibles doblados
R
Tuercas de racor o acoplamientos rápidos que se
mueven con dificultad
R
Lado de empalme deformado o dañado del tubo
flexible (junta cónica, casquillo enchufable, etc.)
R
Sitios no estancos en la grifería de manguera
R
Corrosión en la grifería de manguera si esto menos-
caba la resistencia
!
¡Los tubos flexibles dañados no deben ser reparados!
5.2

Piezas de repuesto y de desgaste

Denominación
Tubo flexible (retorno)
<)
Tubo flexible
<)
Abrazaderas de tubo flexible (3 unidades)
para tubo flexible 1 680 712 249
Tubo flexible
<)
Anillos toroidales Ø4 x 1,5 (3 unidades) pa-
ra tubo flexible 1 680 712 250 y tubo flexi-
ble 1 680 712 312
<)
Tubo flexible
<)
Tubo flexible
<)
Cable adaptador para inyectores Delphi
Cable adaptador (universal)
<)
Pieza de desgaste
<)
5.3

Puesta fuera de servicio

Véase capítulo "Puesta fuera de servicio" en el manual
original del EPS 200 o del EPS 205.
es
Número de
pedido
1 680 712 289
1 680 712 249
1 681 314 073
<)
1 680 712 250
1 680 210 129
1 680 712 253
1 680 712 312
1 684 465 844
<)
1 684 465 679
|
