Adapterleitung 1 684 465 - Bosch 1 687 010 399 Originalbetriebsanleitung

3.5.5 Schlauchleitung 1 680 712 312
Für CRI mit Steckverbindung (Denso).

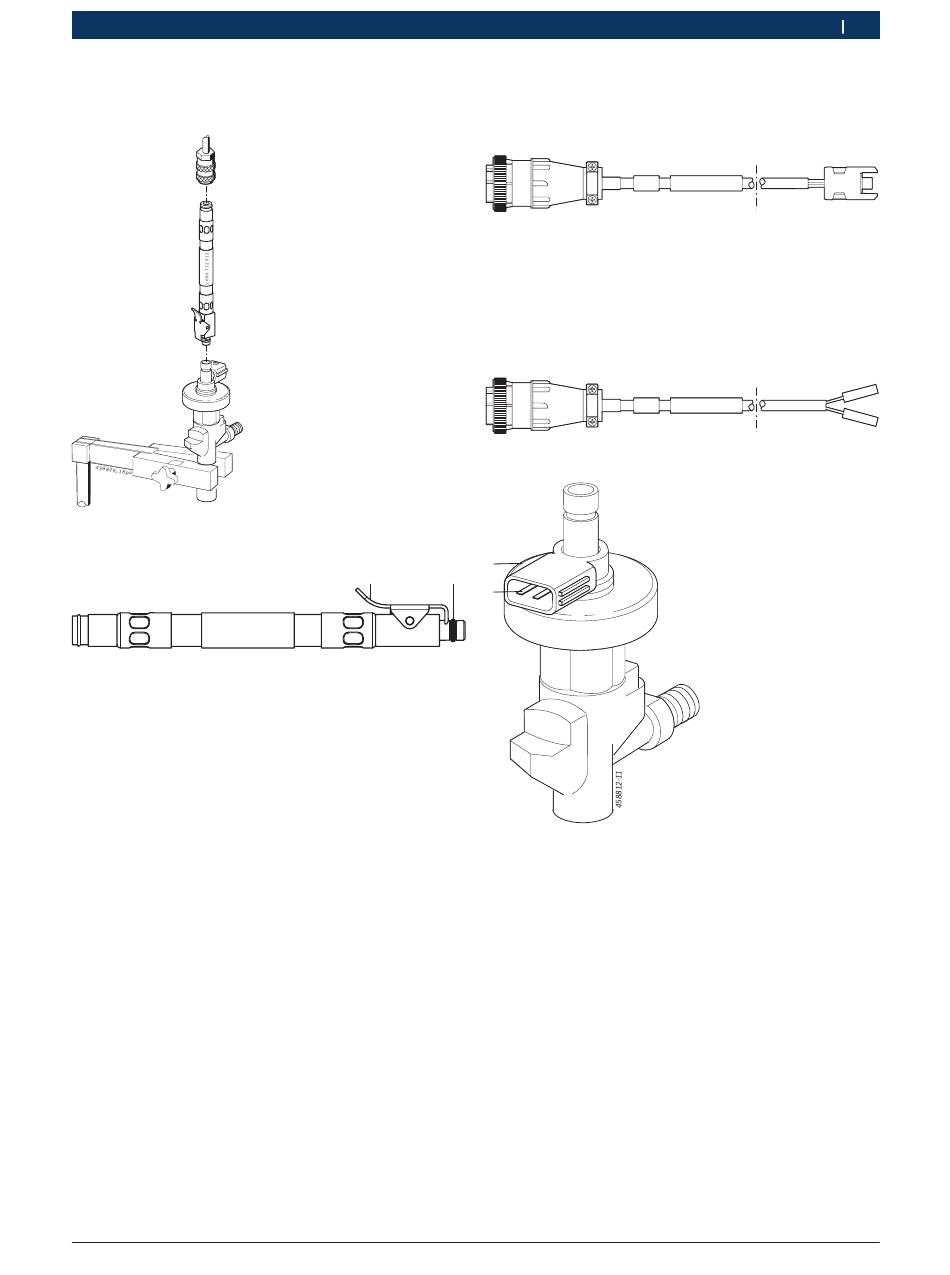

Abb. 7: Schlauchleitung 1 680 712 312
1 680 712 312
Abb. 8: Schlauchleitung 1 680 712 312
1 Hebel für die Schlauchsicherung
2 O-Ring 1 680 210 129 (Ø4 x 1,5)
1. Hebel (Abb. 8, Pos. 1) drücken.
2. Schlauchleitung 1 680 712 312 in den Rücklauf des
CRI stecken.
3. Hebel (Abb. 8, Pos. 1) loslassen. Die Schlauchsi-
cherung muss in die Nut des Rücklaufanschlusses
einrasten.
4. Schlauchleitung 1 680 712 312 mit Schlauchleitung
1 680 712 289 verbinden.
Robert Bosch GmbH
Produktbeschreibung | 1 687 010 399 | 9
3.5.6
Adapterleitung für den elektrischen Anschluss von
Delphi-CRI.
Abb. 9:
3.5.7
Adapterleitung für den elektrischen Anschluss von CRI
mit flachen Stiftkontakten z. B. Denso (siehe Abb. 11,
Pos. 1).
Abb. 10: Adapterleitung 1 684 465 679
1
1 2
2
458812-14
Abb. 11: Denso-Injektor
1 Injektor
2 Anschlussbuchse mit Stiftkontakten

Adapterleitung 1 684 465 844

FD... 1 684 465 844
Adapterleitung 1 684 465 844
Adapterleitung 1 684 465 679
FD... 1 684 465 679
1 689 989 196
de
458826_4pa
458826_5pa
|
2016-10-03
