3.5 Descripción del equipo
!
Atender siempre a la limpieza, p. ej. cuando se
depositen los tubos flexibles sobre la superficie de
trabajo. Antes de conectar los tubos flexibles en la
pieza a comprobar, asegurarse de que estén limpios
los empalmes de los tubos flexibles.
3.5.1

Tubo flexible 1 680 712 289 (retorno)

El tubo flexible 1 680 712 289 (Fig. 1, Pos. 1) une el
tubo flexible empalmado en en el retorno del CRI con
la conexión de comprobación para el caudal de retorno
(CRI/CRIN/CRI Piezo).
1

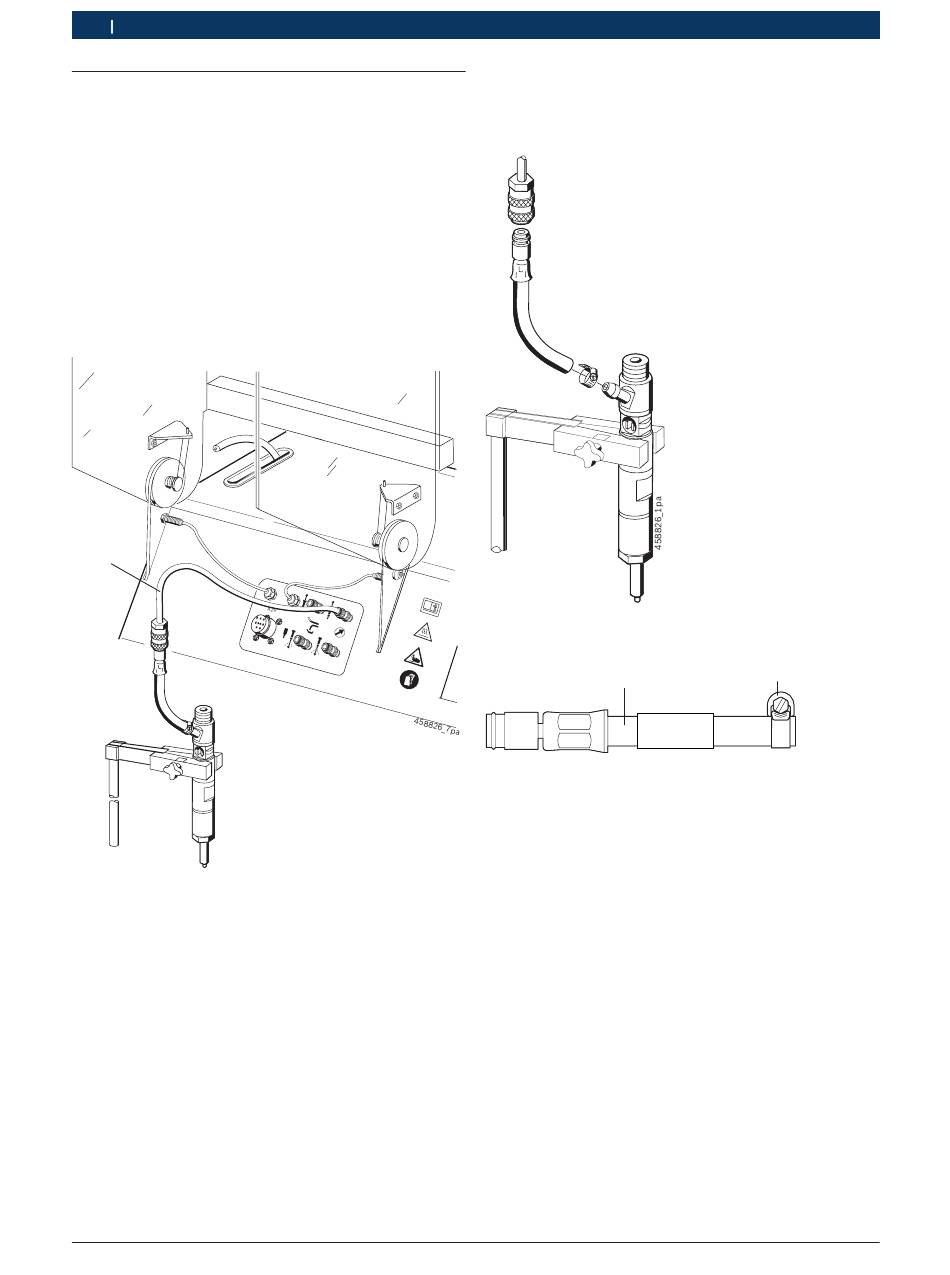

Fig. 1: Conexión de retorno de CRI/CRIN
|
1 689 989 196 2016-10-03
3.5.2

Tubo flexible 1 680 712 249

Para CRI con tubuladura de empalme para tubo flexible
(Delphi y Denso).
Fig. 2: Tubo flexible 1 680 712 249
1
1 680 712 249
Fig. 3: Tubo flexible 1 680 712 249
1 Tubo flexible
2 Abrazadera de tubo flexible
1. Calar el tubo flexible 1 680 712 249 en la
tubuladura.
2. Apretar la abrazadera de tubo flexible.
3. Unir el tubo flexible 1 680 712 249 con el tubo flexi-
ble 1 680 712 289.
