de 8 | 1 687 010 399 | Produktbeschreibung
3.5.3 Schlauchleitung 1 680 712 250
Für CRI mit Sacklochverbindung (Delphi).

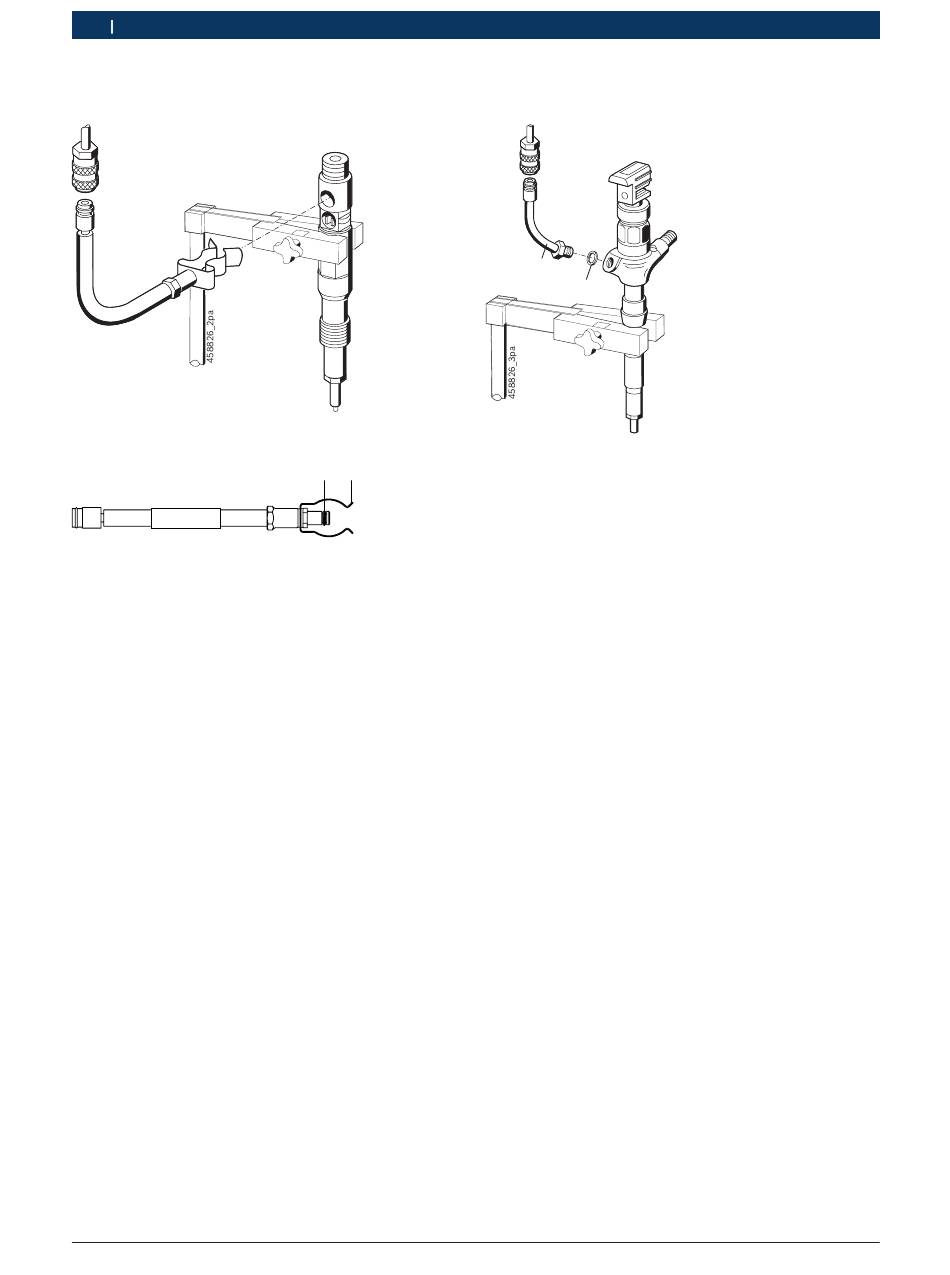

Abb. 4: Schlauchleitung 1 680 712 250
1 680 712 250
458812-7
Abb. 5: Schlauchleitung 1 680 712 250
1 O-Ring 1 680 210 129 (Ø4 x 1,5)
2 Federklammer
1. Schlauchleitung 1 680 712 250 in die Rücklaufboh-
rung des CRI stecken. Die Federklammer sichert die
Schlauchleitung.
2. Schlauchleitung 1 680 712 250 mit Schlauchleitung
1 680 712 289 verbinden.
|
1 689 989 196 2016-10-03
3.5.4
Für CRI mit Schraubverbindung M8 x 1 (Denso).
Abb. 6:
1 2
1 Schlauchleitung
2 Kupferflachdichtring A 8 x 11
1. Schlauchleitung 1 680 712 253 mit Flachdichtring
2. Schlauchleitung 1 680 712 253 mit Schlauchleitung
Schlauchleitung 1 680 712 253
1
2
Schlauchleitung 1 680 712 253
in die Rücklaufbohrung des CRI einschrauben und
festziehen.
1 680 712 289 verbinden.
