Mangueira 1 680 712 - Bosch 1 687 010 399 Originalbetriebsanleitung

3.5.3

Mangueira 1 680 712 250

Para CRI com ligação de furo cego (Delphi).

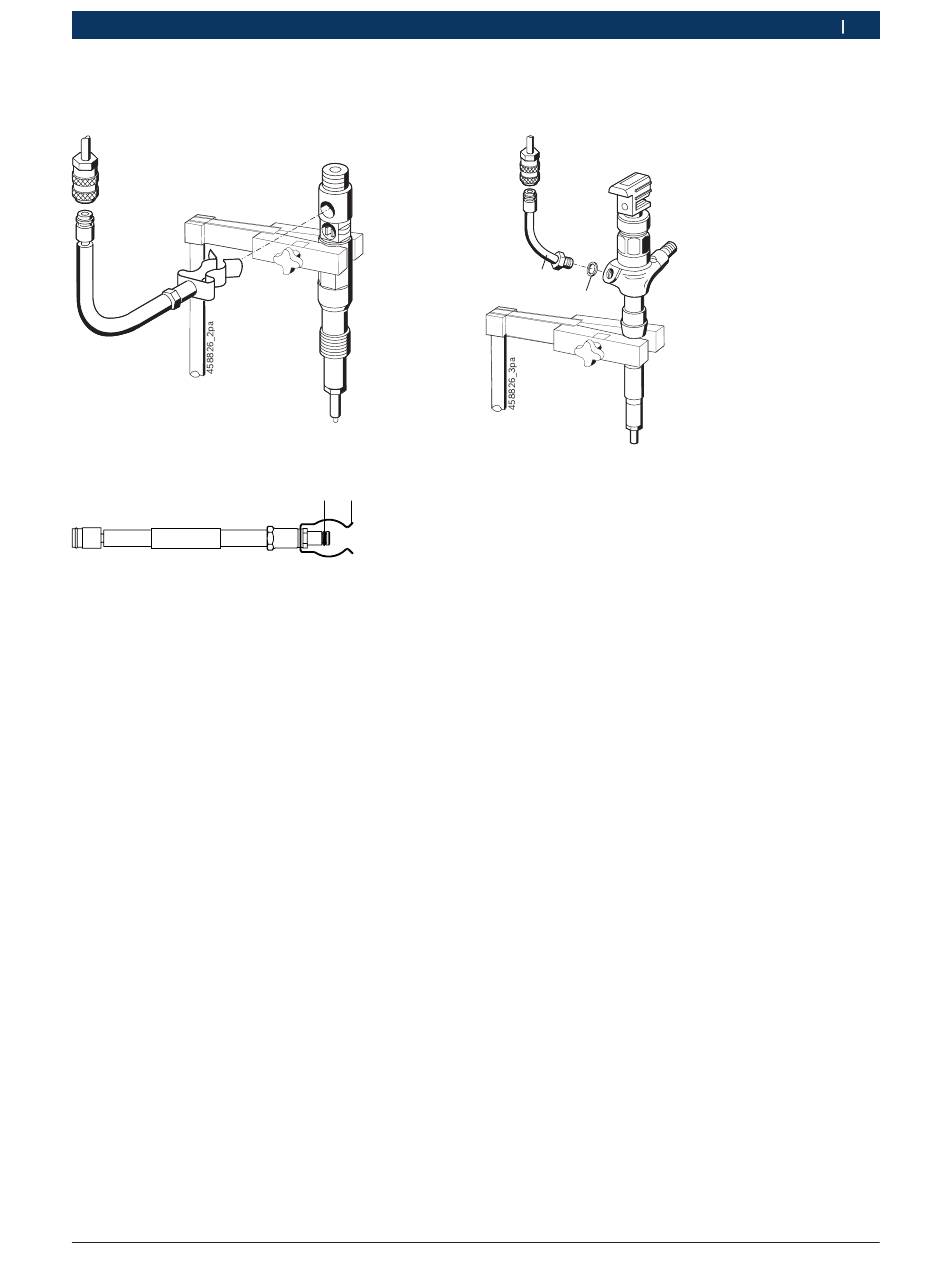

Fig. 4: Mangueira 1 680 712 250
1 680 712 250
458812-7
Fig. 5: Mangueira 1 680 712 250
1 O-ring 1 680 210 129 (Ø4 x 1,5)
2 Grampo de mola
1. Inserir a mangueira 1 680 712 250 no furo de retor-
no de CRI. O grampo de mola fixa a mangueira.
2. Ligar a mangueira 1 680 712 250 à mangueira
1 680 712 289.
Robert Bosch GmbH
3.5.4
Para CRI com união roscada M8 x 1 (Denso).
Fig. 6:
1 2
1 Mangueira
2 Junta anular plena em cobre A 8 x 11
1. Enroscar e apertar a mangueira 1 680 712 253 com a
2. Ligar a mangueira 1 680 712 253 à mangueira
Descrição do produto | 1 687 010 399 | 71
Mangueira 1 680 712 253
1
2
Mangueira 1 680 712 253
junta anular plana no furo de retorno de CRI.
1 680 712 289.
pt
|
1 689 989 196 2016-10-03
