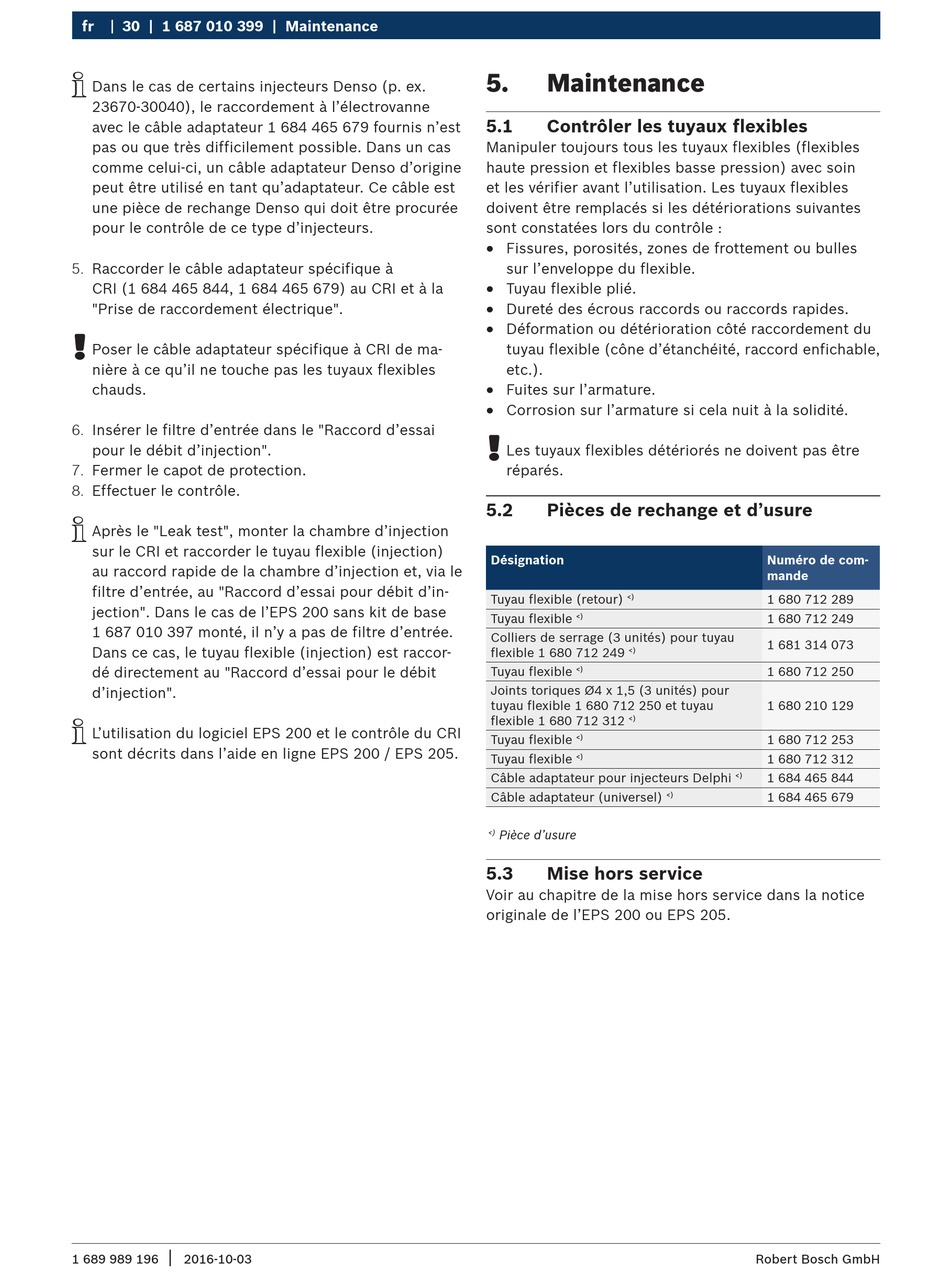

fr

30 | 1 687 010 399 | Maintenance

i
Dans le cas de certains injecteurs Denso (p. ex.
23670-30040), le raccordement à l'électrovanne
avec le câble adaptateur 1 684 465 679 fournis n'est
pas ou que très difficilement possible. Dans un cas
comme celui-ci, un câble adaptateur Denso d'origine
peut être utilisé en tant qu'adaptateur. Ce câble est
une pièce de rechange Denso qui doit être procurée
pour le contrôle de ce type d'injecteurs.
5. Raccorder le câble adaptateur spécifique à
CRI (1 684 465 844, 1 684 465 679) au CRI et à la
"Prise de raccordement électrique".
!
Poser le câble adaptateur spécifique à CRI de ma-
nière à ce qu'il ne touche pas les tuyaux flexibles
chauds.
6. Insérer le filtre d'entrée dans le "Raccord d'essai
pour le débit d'injection".
7. Fermer le capot de protection.
8. Effectuer le contrôle.
i
Après le "Leak test", monter la chambre d'injection
sur le CRI et raccorder le tuyau flexible (injection)
au raccord rapide de la chambre d'injection et, via le
filtre d'entrée, au "Raccord d'essai pour débit d'in-
jection". Dans le cas de l'EPS 200 sans kit de base
1 687 010 397 monté, il n'y a pas de filtre d'entrée.
Dans ce cas, le tuyau flexible (injection) est raccor-
dé directement au "Raccord d'essai pour le débit
d'injection".
i
L 'utilisation du logiciel EPS 200 et le contrôle du CRI
sont décrits dans l'aide en ligne EPS 200 / EPS 205.
|
1 689 989 196 2016-10-03
5. Maintenance
5.1 Contrôler les tuyaux flexibles
Manipuler toujours tous les tuyaux flexibles (flexibles
haute pression et flexibles basse pression) avec soin
et les vérifier avant l'utilisation. Les tuyaux flexibles
doivent être remplacés si les détériorations suivantes
sont constatées lors du contrôle :
R
Fissures, porosités, zones de frottement ou bulles
sur l'enveloppe du flexible.
R
Tuyau flexible plié.
R
Dureté des écrous raccords ou raccords rapides.
R
Déformation ou détérioration côté raccordement du
tuyau flexible (cône d'étanchéité, raccord enfichable,
etc.).
R
Fuites sur l'armature.
R
Corrosion sur l'armature si cela nuit à la solidité.
!
Les tuyaux flexibles détériorés ne doivent pas être
réparés.
5.2 Pièces de rechange et d'usure
Désignation
Tuyau flexible (retour)
<)
Tuyau flexible
<)
Colliers de serrage (3 unités) pour tuyau
flexible 1 680 712 249
<)
Tuyau flexible
<)
Joints toriques Ø4 x 1,5 (3 unités) pour
tuyau flexible 1 680 712 250 et tuyau
flexible 1 680 712 312
<)
Tuyau flexible
<)
Tuyau flexible
<)
Câble adaptateur pour injecteurs Delphi
Câble adaptateur (universel)
Pièce d'usure
<)
5.3

Mise hors service

Voir au chapitre de la mise hors service dans la notice
originale de l'EPS 200 ou EPS 205.
Numéro de com-
mande
1 680 712 289
1 680 712 249
1 681 314 073
1 680 712 250
1 680 210 129
1 680 712 253
1 680 712 312
1 684 465 844
<)
1 684 465 679
<)
