3.5
Description de l'appareil
!
Avant de poser les flexibles, p. ex. sur le plan de tra-
vail, s'assurer que celui-ci est propre. Avant chaque
raccordement des tuyaux flexibles à l'injecteur
contrôlé, vérifier si les raccords des tuyaux flexibles
sont propres.
3.5.1
Tuyau flexible 1 680 712 289 (retour)

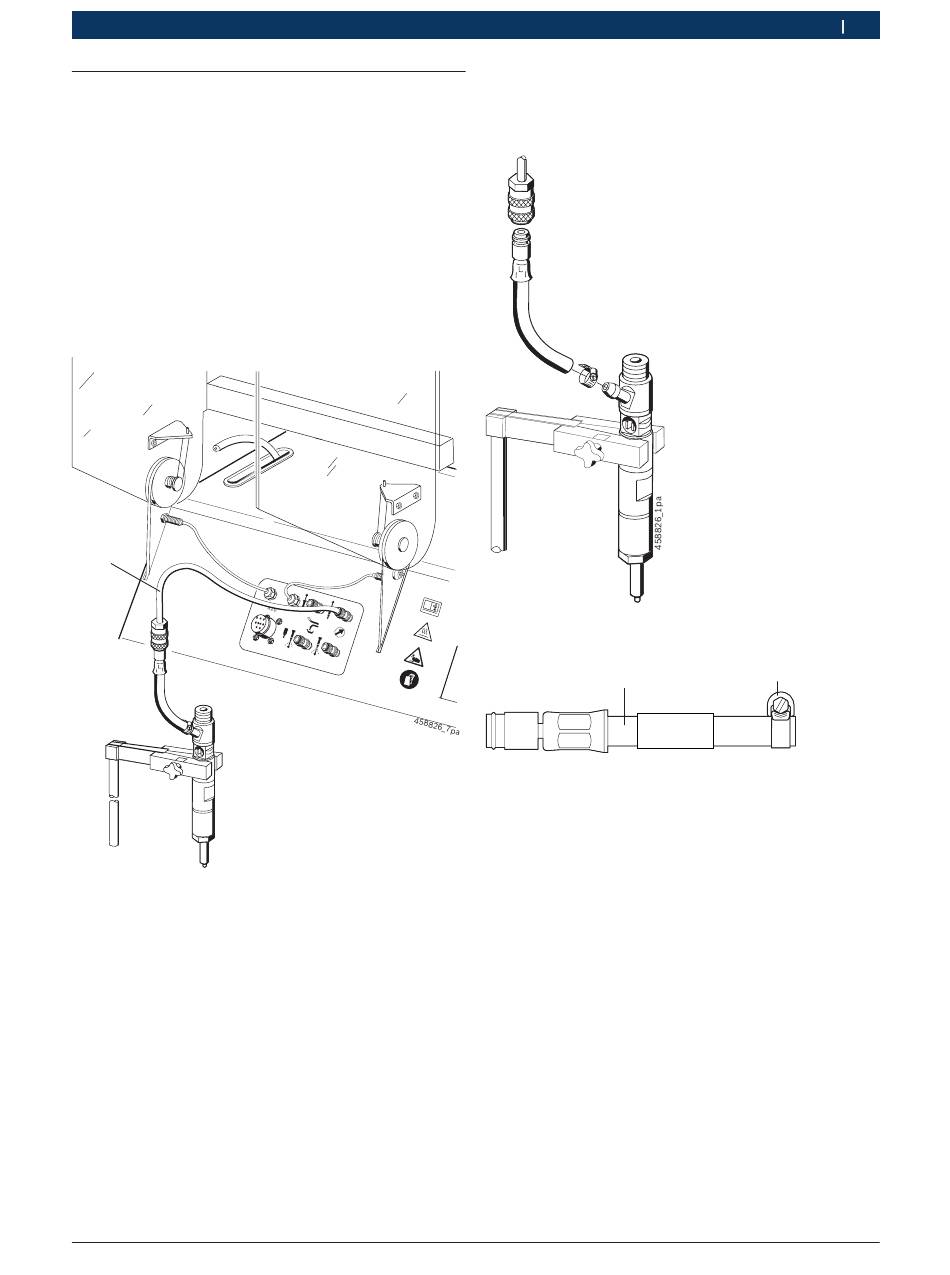

Le tuyau flexible 1 680 712 289 (Fig. 1, Pos. 1) rac-
corde le tuyau flexible raccordé au retour du CRI avec le
raccord de contrôle pour le débit de retour
(CRI/CRIN/CRI piézo).
1
Fig. 1 :
Raccordement CRI/CRIN retour
Robert Bosch GmbH
Description du produit | 1 687 010 399 | 25
3.5.2
Tuyau flexible 1 680 712 249
Pour CRI avec raccordement par tubulures (Delphi et
Denso).
Fig. 2 :
Tuyau flexible 1 680 712 249
1
1 680 712 249
Fig. 3 :
Tuyau flexible 1 680 712 249
1 Tuyau flexible
2 Collier de serrage
1. Faire passer le tuyau flexible 1 680 712 249 sur la
tubulure.
2. Serrer le collier de serrage.
3. Raccorder le tuyau flexible 1 680 712 249 au tuyau
flexible 1 680 712 289.
fr
2
458812-9
|
1 689 989 196
2016-10-03
