3.5.5

Slangeledning 1 680 712 312

For CRI med pluggforbindelse (Denso).

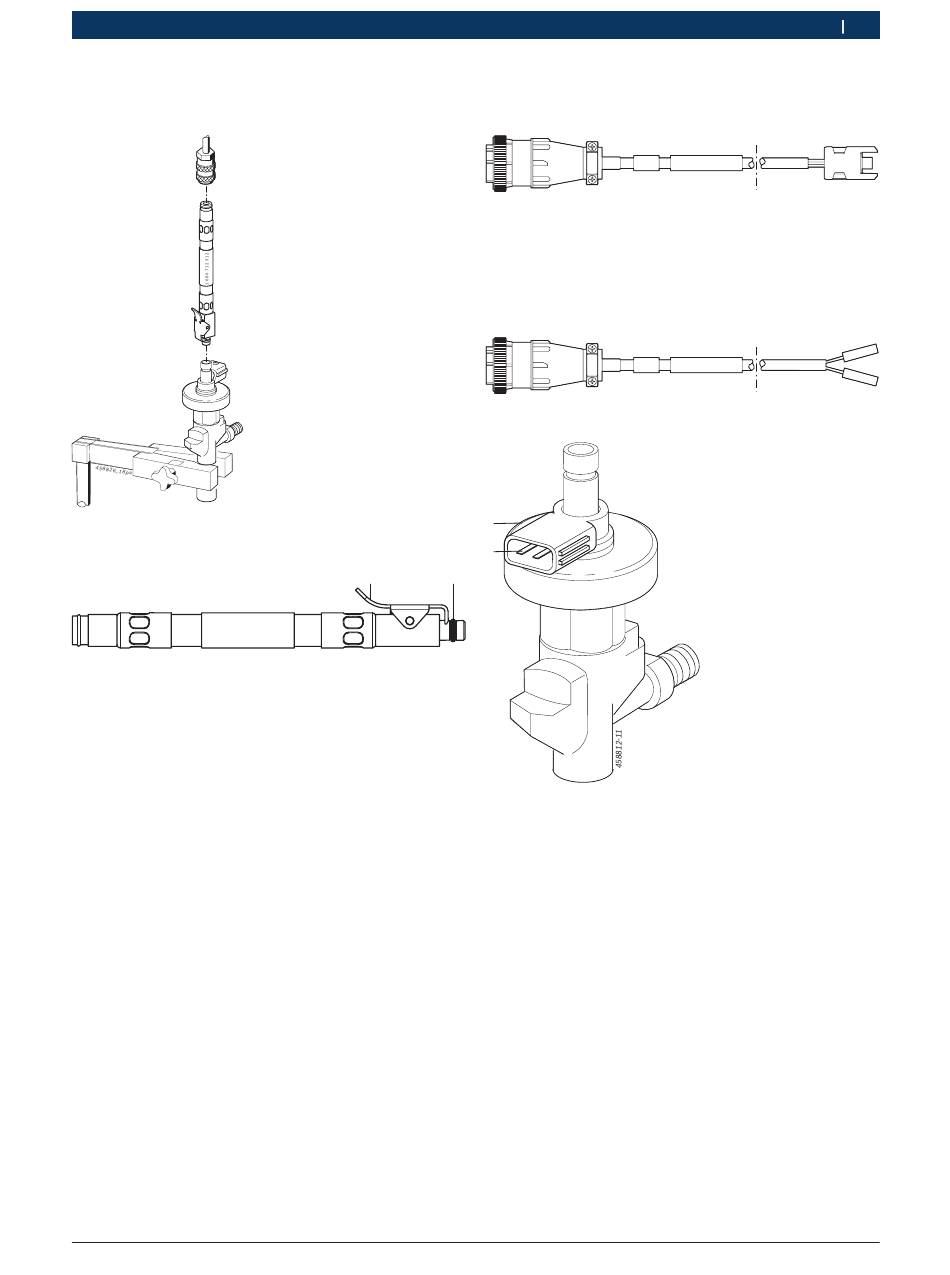

Fig. 7: Slangeledning 1 680 712 312
1 680 712 312
Fig. 8: Slangeledning 1 680 712 312
1 Spak for slangesikring
2 O-ring 1 680 210 129 (Ø4 x 1,5)
1. Trykk på spaken (Fig. 8, Pos. 1).
2. Før slangeledning 1 680 712 312 inn i returen på CRI.
3. Slipp opp spaken (Fig. 8, Pos. 1). Slangesikringen
skal gå i inngrep i sporet på returkoblingen.
4. Forbind slangeledning 1 680 712 312 med slangeled-
ning 1 680 712 289.
Robert Bosch GmbH
Produktbeskrivelse | 1 687 010 399 | 99
3.5.6
Adapterkabel for elektrisk tilkobling av Delphi-CRI.
Fig. 9:
3.5.7
Adapterkabel for elektrisk tilkobling av CRI med flate
stiftkontakter f. eks. Denso (se Fig. 11, Pos. 1).
Fig. 10:
1
2
1 2
458812-14
Fig. 11:
1 Injektor
2 Kontakt med stiftkontakter

Adapterkabel 1 684 465 844

FD... 1 684 465 844

Adapterkabel 1 684 465 844

Adapterkabel 1 684 465 679
FD... 1 684 465 679
Adapterkabel 1 684 465 679
Denso-injektor
1 689 989 196
no
458826_4pa
458826_5pa
|
