Schemat działania Charakterystyka Min.
Sygnał wejściowy dla charakterystyki Min. jest aktywny, jeśli
• zaciski 7 i 8 (wejście Zał./Wył.) są zwarte oraz
• zaciski 7 i 10 dla charakterystyki Max. są rozwarte.
6. Analogowe sterowanie zewnętrzne 0-10 V
Moduł GENI posiada wejście dla zewnętrznego analogowego sygnału
0-10 V DC. Poprzez to wejście, pompa może być sterowana przez
zewnętrzny sterownik, jeżeli została ustawiona na jeden z następujących
rodzajów regulacji:
• Charakterystyka stała
Zewnętrzny sygnał analogowy steruje charakterystyką pompy w zakresie
pomiędzy charakterystyką Min. a charakterystyką stałą wybraną wg
charakterystyki na rys. 2.
• Ciśnienie proporcjonalne lub ciśnienie stałe
Zewnętrzny sygnał analogowy steruje wysokością podnoszenia pompy
pomiędzy wartością zadaną odpowiadającą charakterystyce Min.
a wartością zadaną ustawioną zgodnie z charakterystyką na rys. 2.
Przy napięciu wejściowym mniejszym od 0,5 V, pompa będzie pracowała na
charakrterystyce Min. Wówczas wartości zadanej nie można zmienić.
Wartość zadaną można zmienić tylko wtedy, jeżeli napięcie wejściowe jest
wyższe od 0,5 V.
Max. wartość zadana/charakterystyka stała
H m

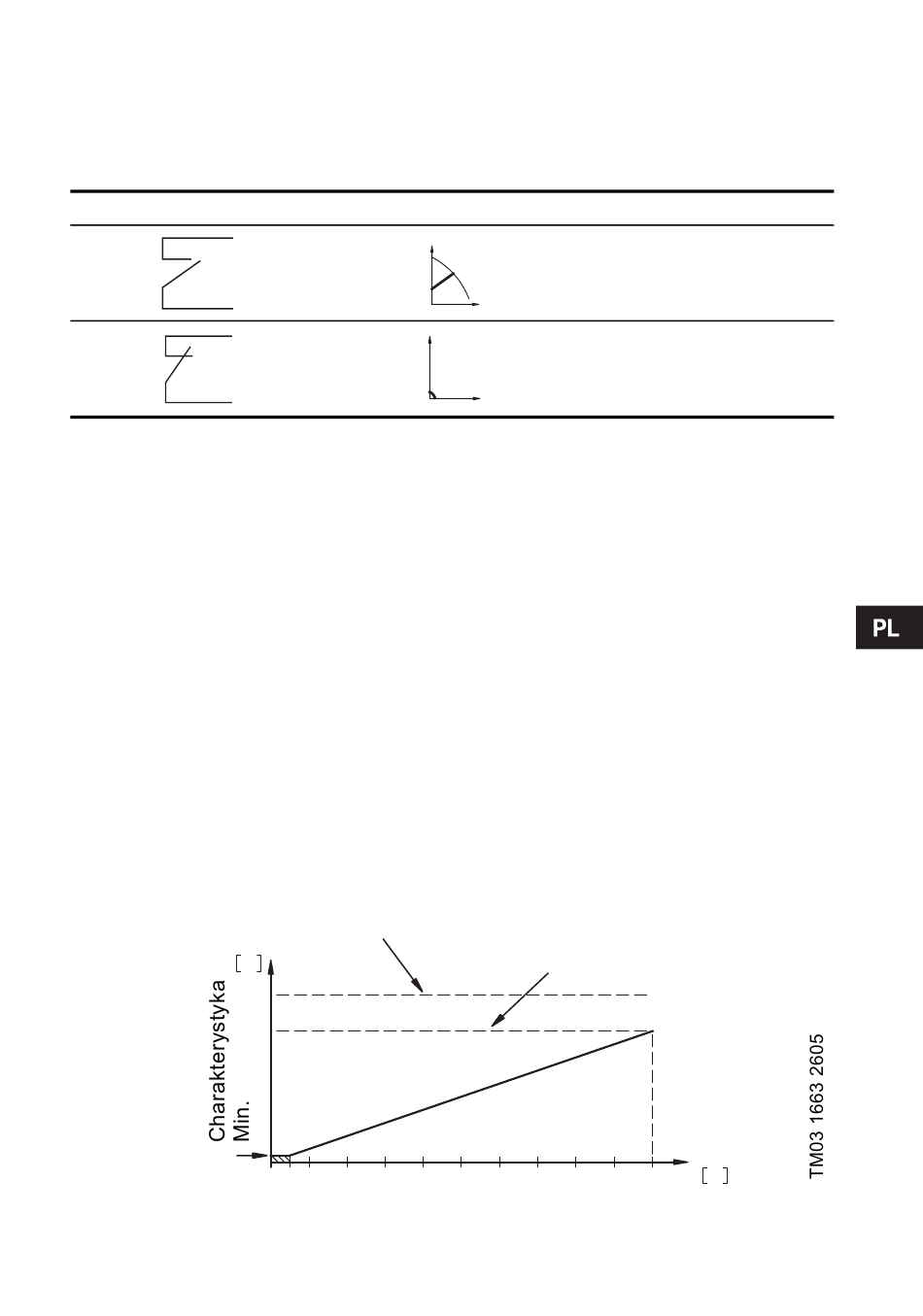

Rys. 2 Przykład sterowania 0-10 V
Charakterystyka Min.
H
H
0 1 2 3 3 4
Praca normalna
Q
Charakterystyka Min.
Q
Ustawiona wartość zadana/
charakterystyka stała
5 6 7 8 9 10 U V
