4. Arranque/parada externo

El módulo GENI incorpora una entrada digital para un contacto externo.
Se puede arrancar/parar la bomba mediante esta entrada.
Al arrancar la bomba, ésta funcionará con el punto de ajuste fijado en el
panel de control o con el R100.
Nota: Si se utiliza el contacto externo, la conexión entre los terminales 7 y 8
debe cambiarse por la conexión externa.

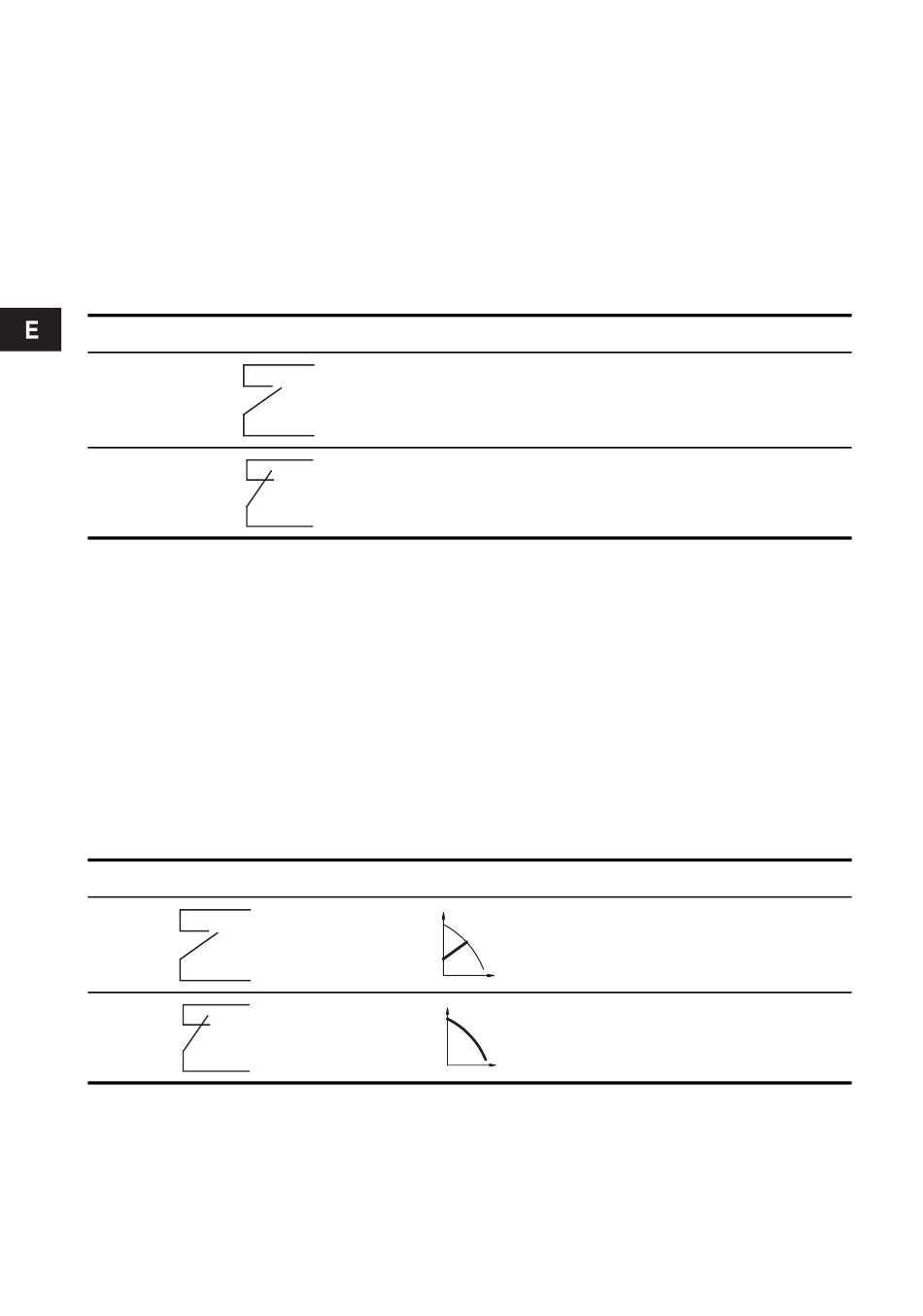

Diagrama funcional: Entrada arranque/parada
Posición del contacto Función
Parada de la bomba
Arranque de la bomba

5. Control forzado externo

El módulo GENI incorpora entradas para señales externas para las funcio-
nes de control forzado:
• Curva máx. de trabajo.
• Curva mín. de trabajo.
Ver ejemplos de conexión de las páginas 376 a 379.
Diagrama funcional: Entrada curva máx.
La entrada de la curva máx. sólo está activa si los terminales 7 y 8 de la
entrada de arranque/parada están conectados.
Curva máx.
H
Trabajo normal
Q
H
Curva máx.
Q
