Signālrelejs; Bojājuma Indikācija - Grundfos GENI Montage- Und Betriebsanleitung

Piezīme.
• Maks. raksturlīknes ievada spailes 7 un 10 nedrīkst būt savienotas.
• Min. raksturlīknes ievada spailēm 7 un 9 jābūt savienotām.
• START/STOP ievada spailēm 7 un 8 jābūt savienotām.
Sk. piemērus no 376. līdz 379. lappusei.
H
set

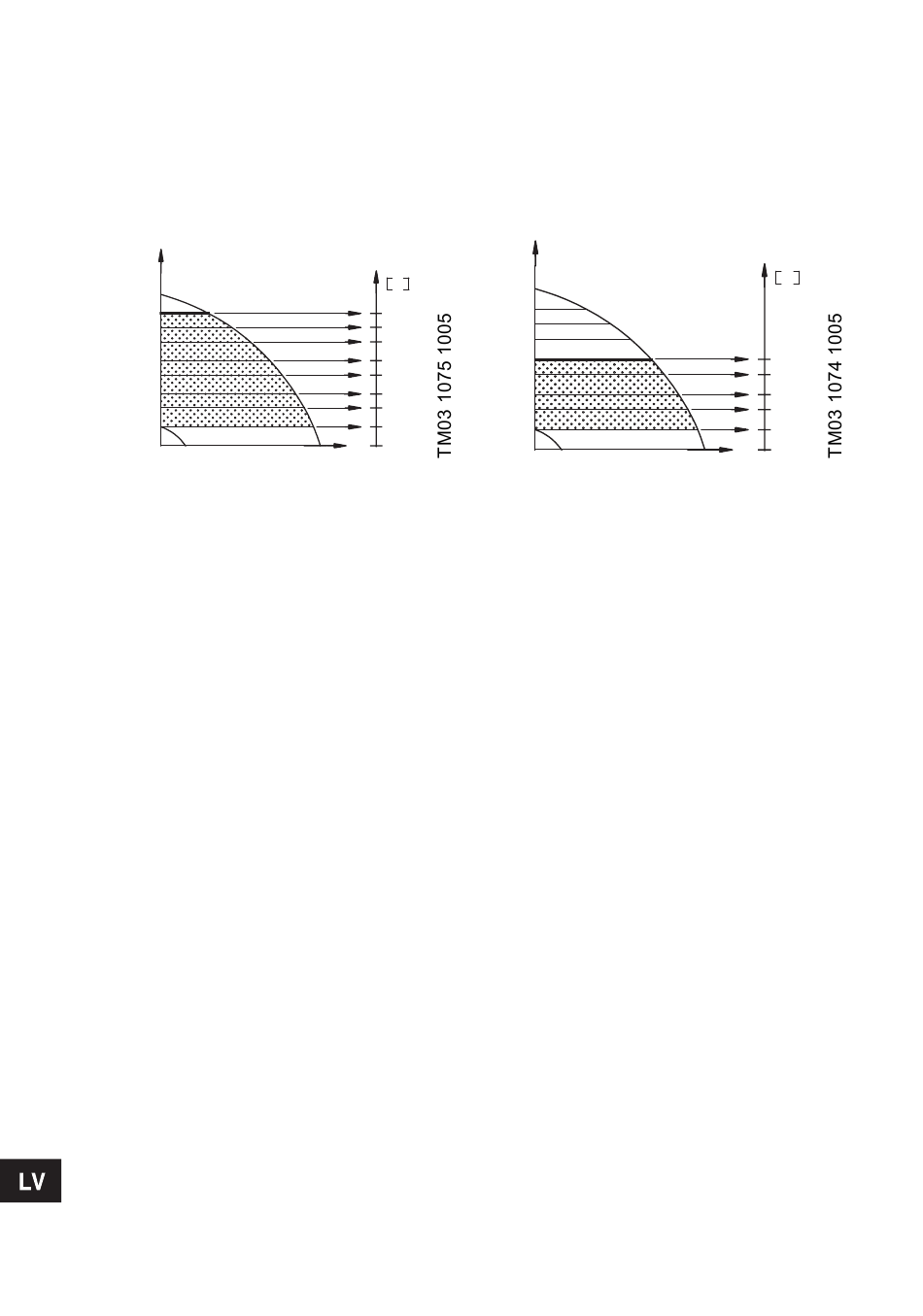

3. zīm. Analogā vadības sprieguma piemērs, ja sūknis ir konstanta
spiediena vadības režīmā
Piezīme. Kā izriet no 3. zīm., regulēšanas diapazons būs ierobežots, ja
iestatītais noregulējums H
7. Signālrelejs
Signālreleja funkciju var iestatīt ar R100.
Iespējamās funkcijas:
• Fault (bojājums),
• Ready (gatavība),
• Operation (darbība).
7.1. Bojājuma indikācija
Signālrelejs tiek aktivizēts gadījumā, ja
• Pump blocked (sūknis ir bloķēts),
• Internal fault (iekšējs bojājums),
• Undervoltage (nepietiekams spriegums).
Sk. punktā 7.4. Funkcionālā shēma.
Ja bojājums vairs nepastāv, signālrelejs tiek dezaktivēts. Bojājuma cēlonis
tiek saglabāts sūkņa avārijsignalizācijas reģistrā. Ar R100 palīdzību var
izsaukt pēdējo piecu bojājumu indikāciju.
Piezīme. Bojājuma gadījumā vadības pultī deg sarkanā indikatora
kontrollampiņa.
Sk. GRUNDFOS MAGNA 25-60, 25-100, 32-60, 32-100, 40-100(D), 50-100
uzstādīšanas un ekspluatācijas instrukcijas.
