4. Marche/arrêt externe
Le module GENI intègre une entrée digitale pour un contact externe. Il est
possible de démarrer ou d'arrêter le circulateur via l'entrée digitale.
Une fois mis en service, le circulateur fonctionnera sur le point de consigne
réglé sur le panneau de commande du circulateur ou avec le R100.
Nota : Si le contact externe est utilisé, la connexion entre les bornes 7 et 8
doit être remplacée par une connexion externe.

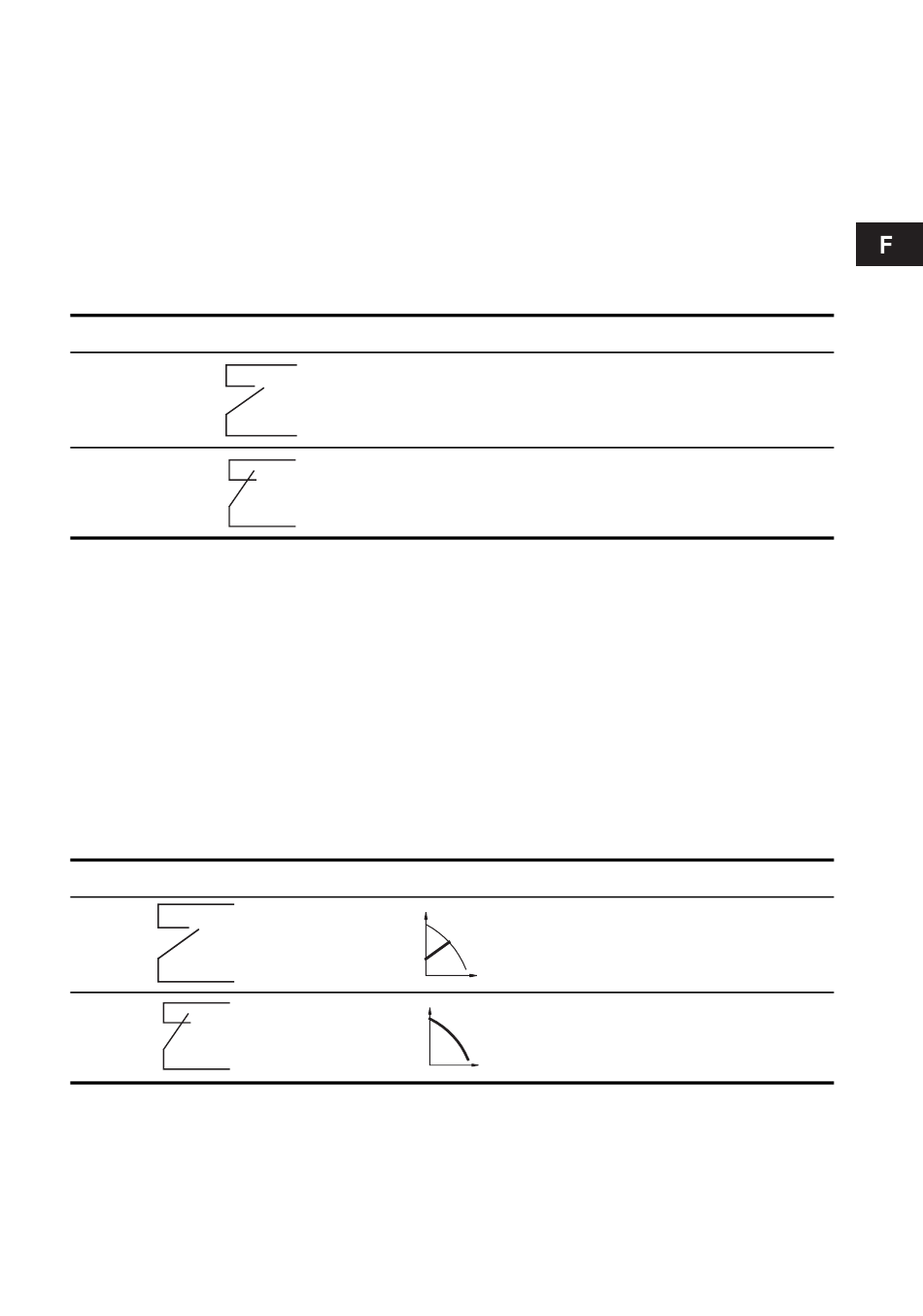

Schéma fonctionnel : Entrée Marche/arrêt
Position des contacts Fonction
Arrêt du circulateur
Marche du circulateur
5. Commande forcée externe
Le module GENI comprend des entrées pour signaux externes destinées
aux fonctions à commande forcée :
• Régime en courbe maxi.
• Régime en courbe mini.
Voir des exemples de connexion des pages 376 aux 379.
Shéma fonctionnel : Entrée courbe maxi
L'entrée de courbe maxi n'est activée que si les bornes 7 et 8 de l'entrée de
marche/arrêt sont connectées.
Courbe maxi
H
Régime normal
Q
H
Courbe maxi
Q
