Funkcionālā shēma: min. raksturlīknes ievads
Min. raksturlīknes ievads ir aktivizēts vienīgi tad, ja
• ir savienotas START/STOP ievada spailes 7 un 8 un
• nav savienotas maks. raksturlīknes ievada spailes 7 un 10.
6. Arēja analogā 0-10 V regulēšana
GENI modulim ir ievads ārējam 0-10 V līdzstrāvas analogā signāla devējam.
Izmantojot šo ievadu, sūkni var regulēt ārējs regulators, ja sūknis ir iestatīts
uz kādu no zemāk norādītajiem darba režīmiem.
• Konstantas raksturlīknes darbība
Arējais analogais signāls kontrolēs sūkņa raksturlīkni diapazonā no min.
raksturlīknes līdz konstantai līknei, kas ir izvēlēta saskaņā ar 2. zīmējumā
norādīto parametru.
• Proporcionāla vai konstanta spiediena vadība
Arējais analogais signāls kontrolēs sūkņa sūknēšanas augstuma
iestatījumu starp noregulējumu, kas atbilst min. raksturlīknei, un
noregulējumu, kurš ir izvēlēts saskaņā ar 2. zīmējumā norādīto
parametru.
Ja ieejas spriegums ir mazāks par 0,5 V, sūknis strādās saskaņā ar min.
raksturlīkni. Noregulējumu nevar mainīt. Noregulējumu var mainīt vienīgi tad,
ja ieejas spriegums ir augstāks par 0,5 V.
Maks. noregulējums/konstanta līkne
H m
0

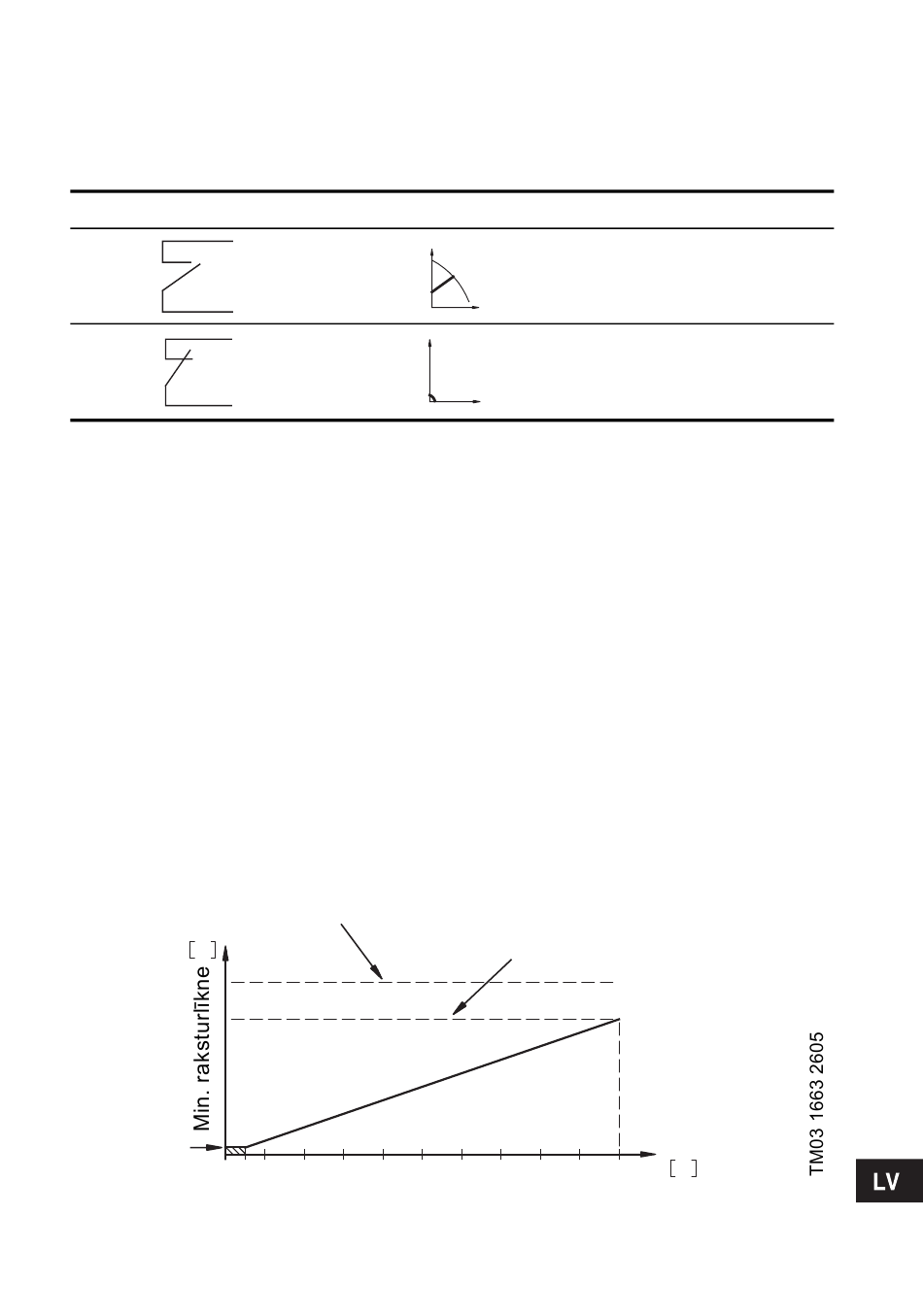

2. zīm. 0-10 V regulēšanas piemērs
Min. raksturlīkne
H
H
Iestatītais noregulējums/konstanta līkne
1 2 3 3 4 5
Normāla darbība
Q
Min. raksturlīkne
Q
6 7 8 9 10 U V
