4. Külső start/stop
A GENI modul rendelkezik egy digitális bemenettel külső kontaktus
fogadásához. A szivattyú indítható és leállítható a bemeneten keresztül.
Az indítást követően a szivattyú a kezelőpanelen vagy az R100-on beállított
alapjelnek megfelelően üzemel.
Megjegyzés: Ha külső kontaktust alkalmazunk, akkor a 7-es és 8-as
pontokra gyárilag beszerelt átkötést el kell távolítani.

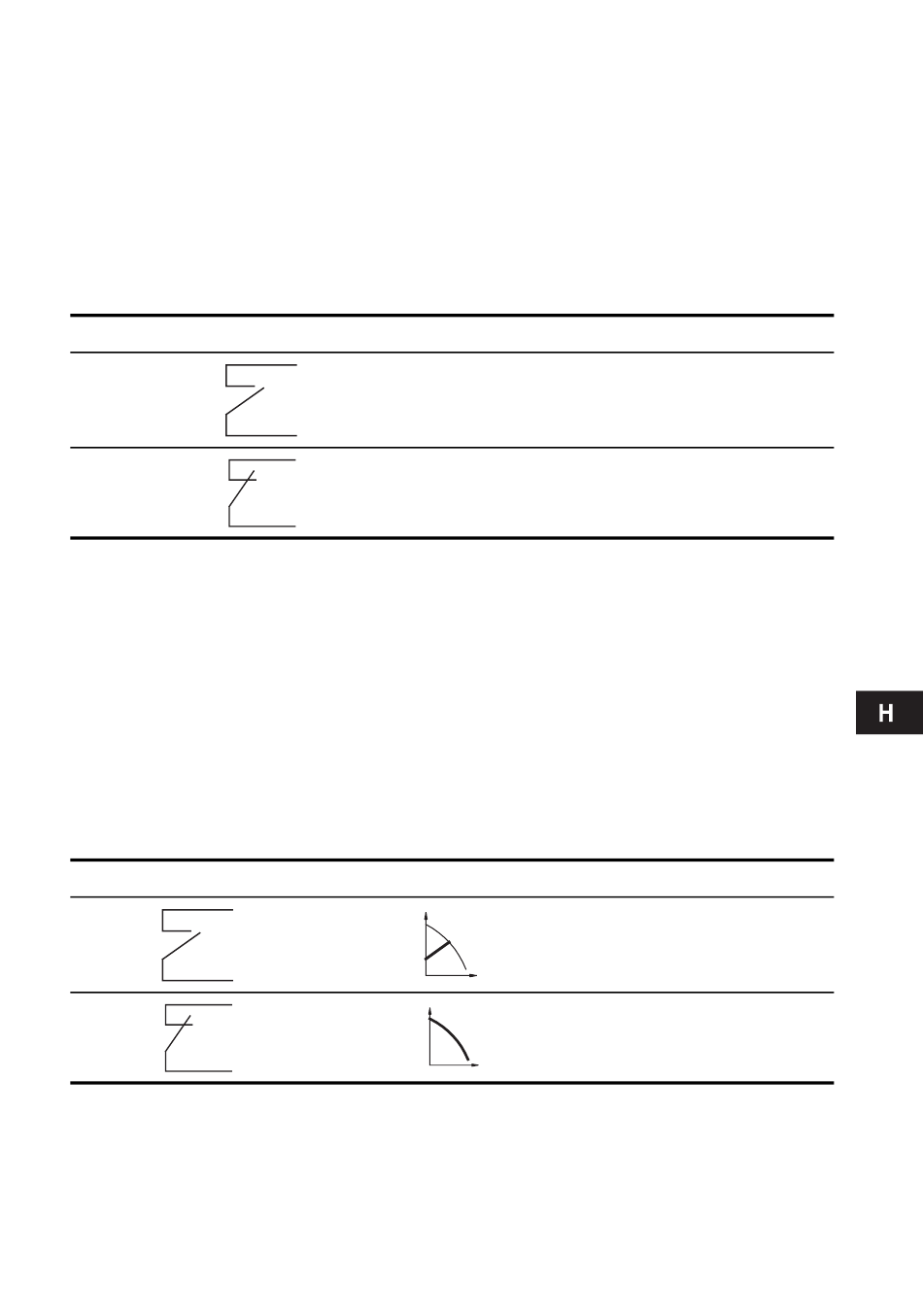

Működési diagram: Start/stop bemenet
Kontaktus állapota Funkció
Szivattyú leállítva
Szivattyú elindítva
5. Külső állapot vezérlés
A GENI modul rendelkezik olyan bemenetekkel, amelyeken keresztül a
szivattyú az alábbi állapotokba kapcsolható:
• Max. görbe.
• Min. görbe.
Lásd a csatlakozási példákat a 376-379. oldalon.
Működési diagram: Max. görbe bemenet
A max. görbe bemenet csak akkor aktív, ha a start/stop bemenet
(7. és 8. sorkapocspont) rövidre van zárva.
Max. görbe
H
Normál üzem
Q
H
Max. görbe
Q
