Nota: En el caso de fallo la luz testigo roja del panel de control está encen-
dida.
Ver las instrucciones de instalación y funcionamiento de GRUNDFOS
MAGNA 25-60, 25-100, 32-60, 32-100, 40-100(D), 50-100.
7.2 Indicación de preparada
El relé de señal está activo cuando la bomba está funcionando o preparada
para funcionar.
Ver sección 7.4 Diagrama funcional.
7.3 Indicación de funcionamiento
El relé de señal está activo siempre que la bomba esté funcionando. Si se
para la bomba en el panel de control, con el R100 y debido a un fallo, el relé
de señal se desactiva y, por lo tanto, da una señal a un sistema de control
externo, por ejemplo un sistema de control de edificios.
Ver sección 7.4 Diagrama funcional.

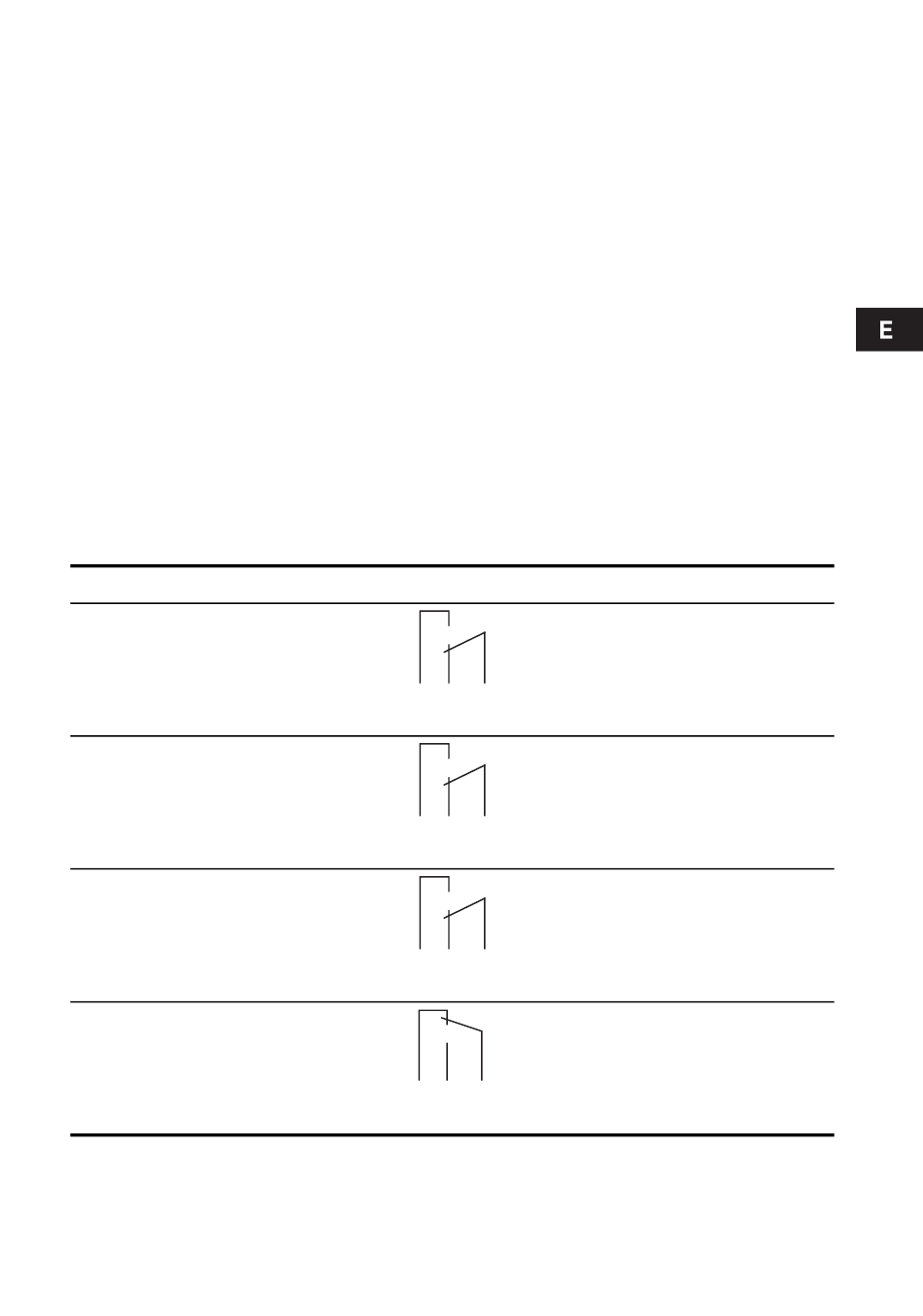

7.4 Diagrama funcional

Ajuste
Fallo
Preparada
Funcionamiento
–
Relé
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Descripción
Bomba defectuosa
Funcionando
Preparada
para funcionar
Funcionando
Relé inactivo
