Megjegyzés:
• A max. görbe bemeneten (7. és 10. sorkapocspont) nem lehet kontaktus.
• A min. görbe bemeneten (7. és 9. sorkapocspont) rövidzárnak kell lennie.
• A start/stop bemeneten (7. és 8. sorkapocspont) rövidzárnak kell lennie.
Lásd a csatlakozási példákat a 376-379. oldalon.
H
alapt

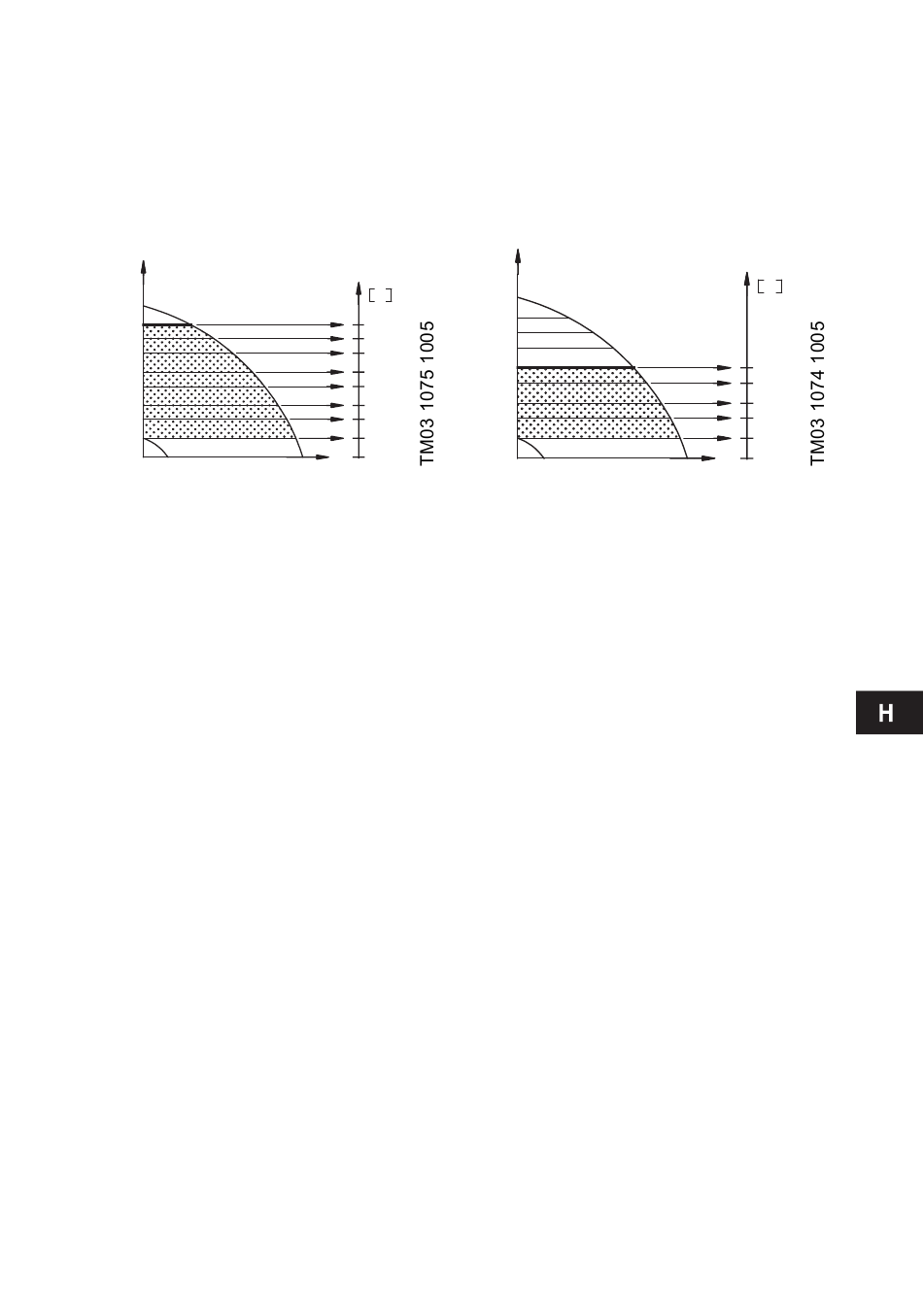

3. ábra Példa az analóg feszültséggel történő vezérlésre, ha a
szivattyú állandó-nyomás szabályozási módban van
Megjegyzés: A 3. ábrán látható, hogy az alapjel csökkentésével szűkül a
vezérléssel módosítható tartomány is.
7. Jelzőrelé
A jelzőreléhez rendelhető funkció az R100-zal állítható be.
Lehetséges funkciók:
• Hiba
• Készenlét
• Üzem.
7.1 Hibajelzés
A jelzőrelé az alábbi esetekben lesz aktív
• Sziv. megszorult
• Belső hiba
• Alulfeszültség.
Lásd a 7.4 Működési diagram fejezetet.
A hiba megszűnésekor a jelzőrelé visszaáll alaphelyzetbe. A hiba oka
tárolásra kerül a szivattyú hibatárolójában. Az utolsó 5 hibaüzenet hívható le
az R100 segítségével.
Megjegyzés: Hiba esetén, a szivattyú kezelőpaneljén lévő piros jelzőfény
világít.
Lásd a GRUNDFOS MAGNA 25-60, 25-100, 32-60, 32-100, 40-100(D) és
50-100 típusok kezelési utasítását.
