4. Avviamento/arresto esterno

Il modulo GENI incorpora un ingresso digitale per un contatto esterno.
La pompa può essere avviata e arrestata tramite questo ingresso.
Quando azionata, la pompa funzionerà con il setpoint regolato sul pannello
di controllo o con il dispositivo R100.
Nota: Se si utilizza il contatto esterno, il collegamento fra i morsetti 7 e 8
deve essere sostituito dal collegamento esterno.

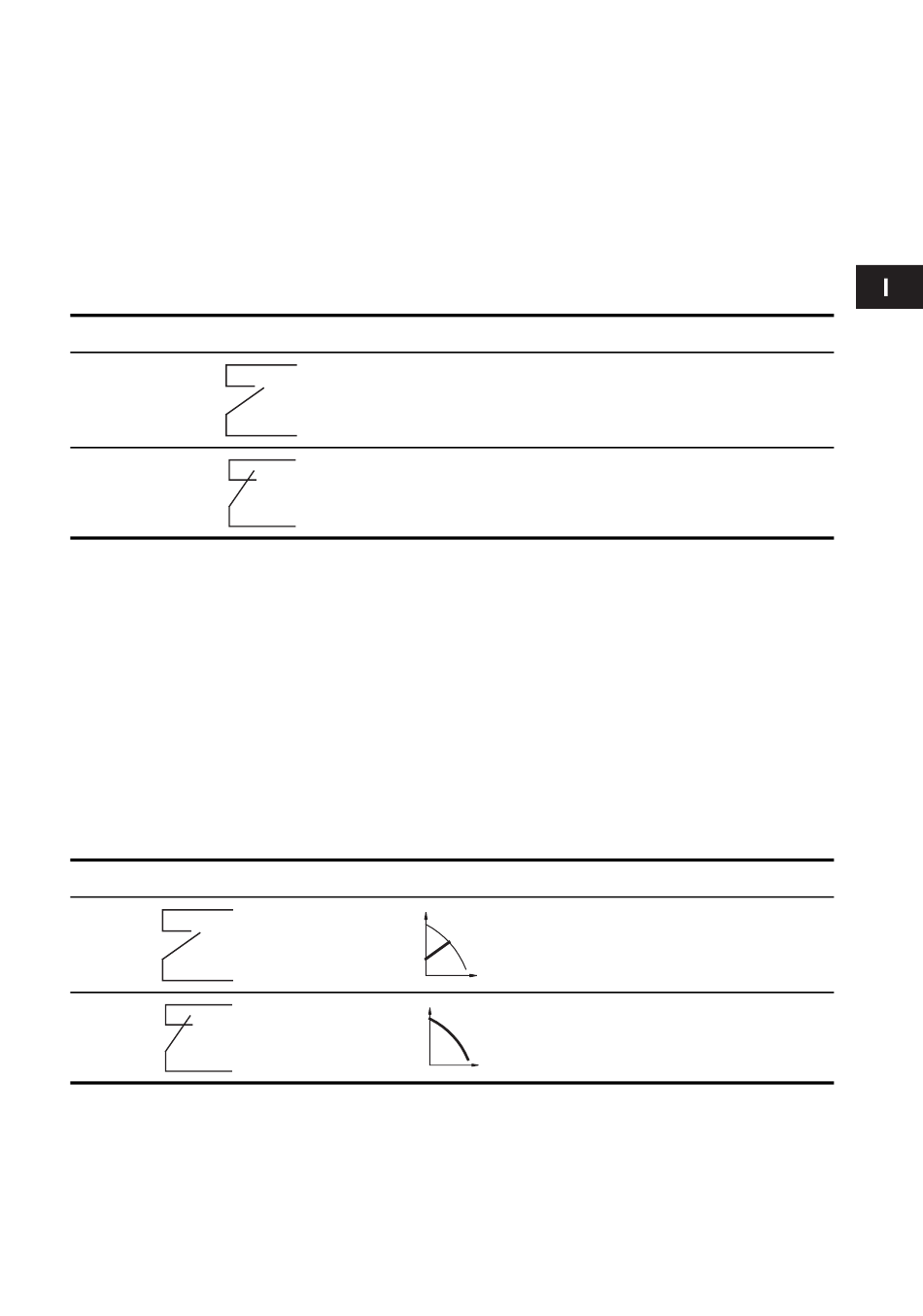

Schema delle funzioni: Ingresso avviamento/arresto
Posizione di contatto Funzione
Arresto della pompa
Avviamento della pompa

5. Regolazione forzata esterna

Il modulo GENI dispone di ingressi per segnali esterni di regolazione forzata
per le seguenti funzioni:
• Funzionamento a curva max.
• Funzionamento a curva min.
Vedere gli esempi di collegamento da pagina 376 a 379.
Schema delle funzioni: Ingresso curva max.
L'ingresso curva max. è attivo solamente se i morsetti 7 e 8 dell'ingresso di
avviamento/arresto sono collegati.
Curva max.
H
Funzionamento
normale
Q
H
Curva max.
Q
