Funktionsschema: Ingång för min. kurva
Ingången för min. kurvan är endast aktiv om
• plintarna 7 och 8 för start/stopp-ingången är anslutna
• plintarna 7 och 10 för ingången för max. kurvan inte är anslutna.

6. Extern analog styrsignal 0-10 V

GENI-modulen har en ingång för en extern analog signal på 0-10 V DC från
signalgivare. Via denna ingång kan pumpen styras externt, om pumpen
ställts in för någon av nedanstående reglertyper.
• Konstantkurva
Den externa, analoga signalen styr pumpkurvan inom det område mellan
min. kurvan och konstantkurvan som ställts in enligt karaktäristiken i
figur 2.
• Proportionell tryckreglering eller konstanttryckreglering
Den externa, analoga signalen styr börvärdet för pumpens tryckhöjd
mellan börvärdet som motsvarar min. kurvan och börvärdet som ställts in
enligt karaktäristiken i figur 2.
Om den analoga insignalen underskrider 0,5 V arbetar pumpen på min.
kurvan. Detta börvärde kan inte ändras.
Börvärdet kan endast ändras om den analoga insignalen är högre än 0,5 V.
Max. börvärde/konstantkurva
H m
0

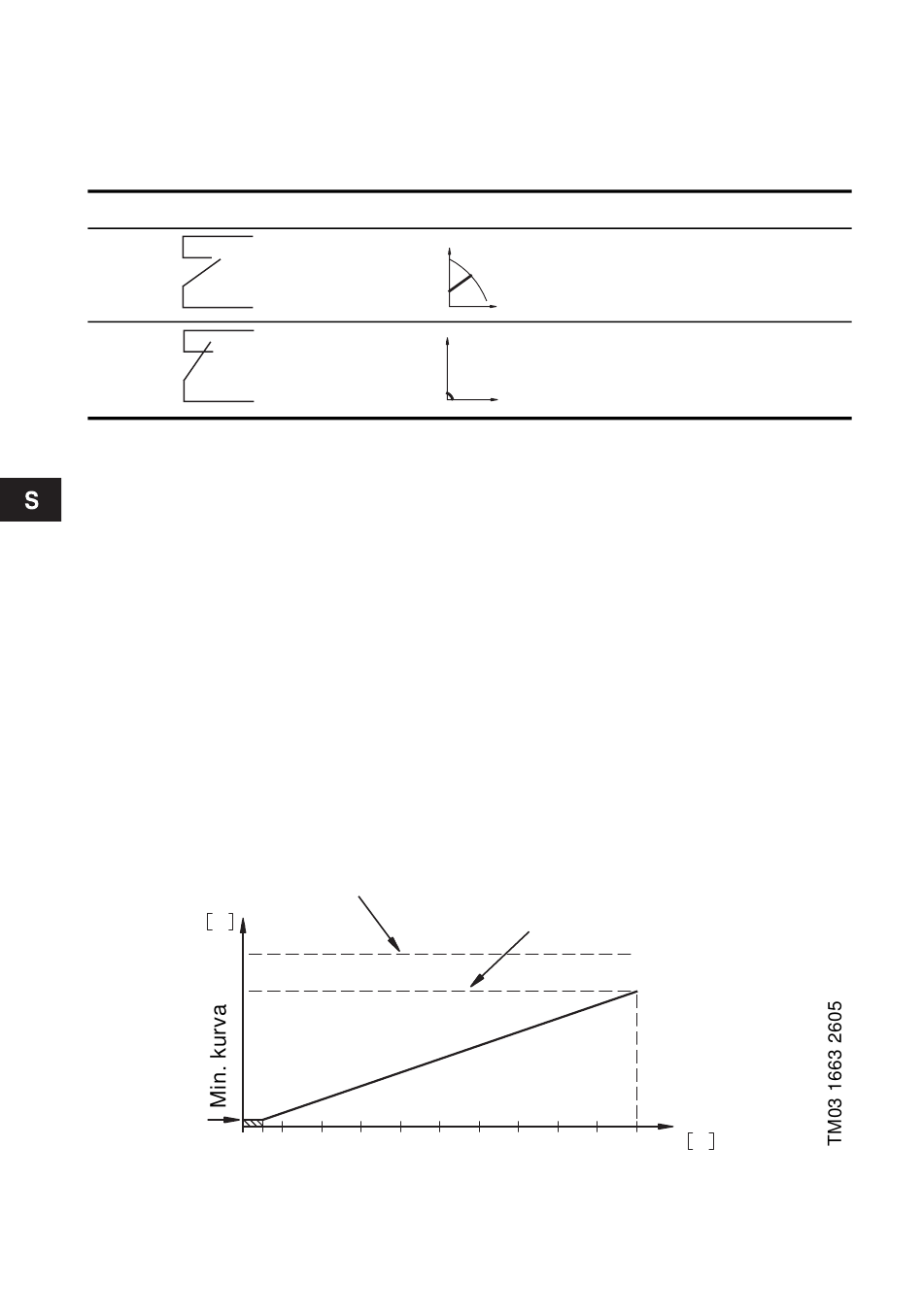

Fig. 2 Exempel med styrsignal på 0-10 V
132
Min. kurva
H
H
Inställt börvärde/konstantkurva
1 2 4
3 3 5
Q
Q
6 7
8 9 10
Normal drift
Min. kurva
U V
