Diagrama funcţională: Intrare curbă min.
Intrarea pentru curba min. este activă numai dacă
• bornele 7 şi 8 ale intrării pornire/oprire sunt conectate şi
• bornele 7 şi 10 ale intrării pentru curba max. nu sunt conectate.

6. Control analog extern 0-10 V

Modulul GENI are o intrare pentru un emiţător extern de semnal analog
0-10 V. Prin această intrare, pompa poate fi controlată de către un controler
extern, în cazul în care aceasta a fost setată la unul din următoarele moduri
de control:
• Curbă constantă
Semnalul analog extern va controla curba pompei în cadrul domeniului de
la curba min. la curba contantă selectată conform caracteristicei din fig. 2.
• Control de presiune constantă sau proporţională
Semnalul analog extern va controla pragul programat al inălţimii de
pompare între pragul programat corespunzător curbei min. şi pragul
programat selectat conform caracteristicii din fig. 2.
La o tensiune de intrare mai mică de 0,5 V, pompa va funcţiona conform
curbei min. Pragul programat nu poate fi modificat.
Pragul programat poate fi modificat numai când tensiunea de intrare este
mai mare de 0,5 V.
Prag programat max./curbă contantă
H m
0

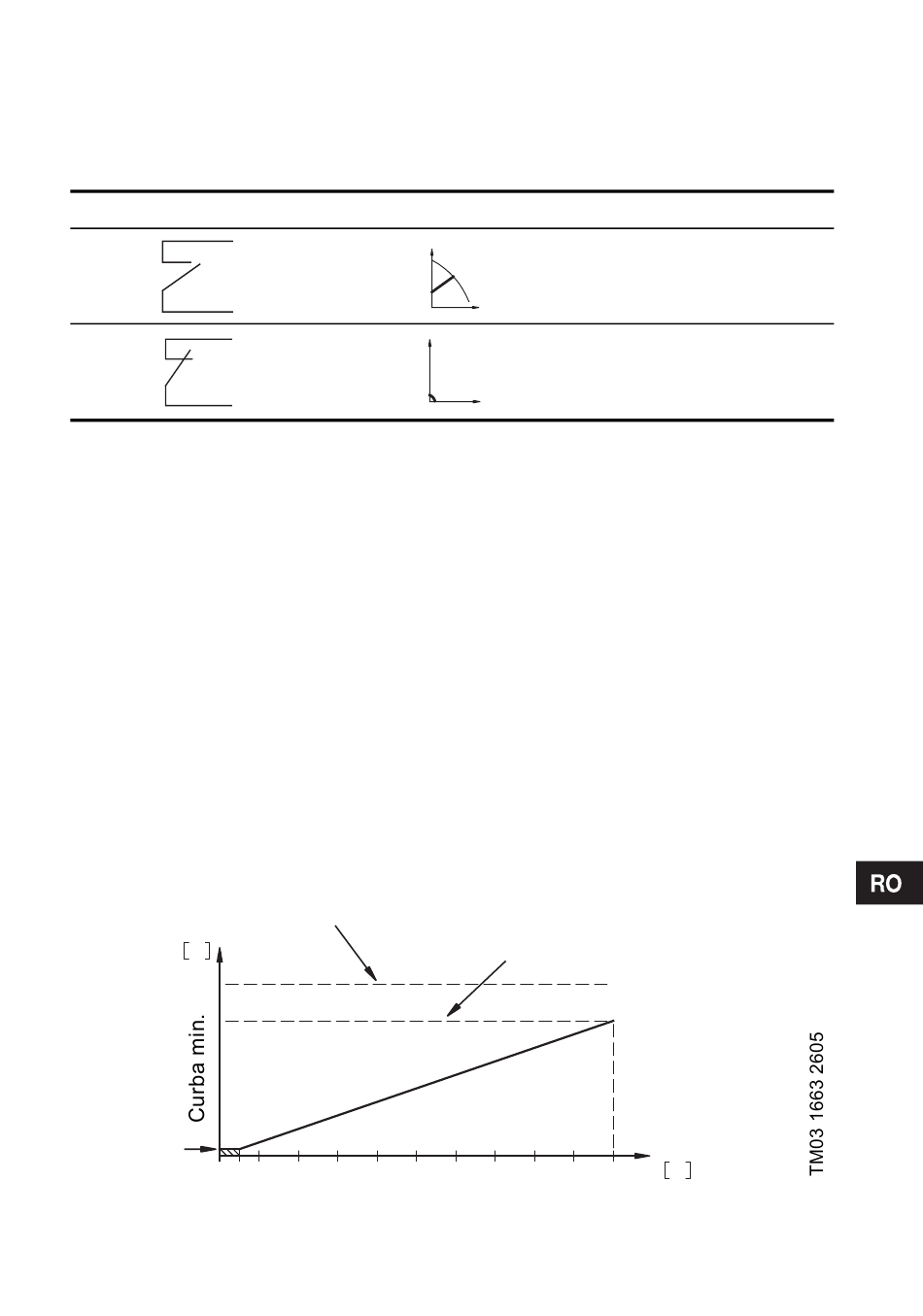

Fig. 2 Exemplu de control 0-10 V
Curba min.
H
H
Setare prag programat/curbă constantă
1 2 3 3 4 5
Funcţionare normală
Q
Q
6 7 8 9 10
Curba min.
U V
