Pozor:
• stezaljke 7 i 10 ulaza max. krivulje ne smiju biti spojene.
• stezaljke 7 i 9 ulaza min. krivulje moraju biti spojene.
• stezaljke 7 i 8 start/stop ulaza moraju biti spojene.
Vidi primjere spajanja na stranicama 376 do 379.
H
set

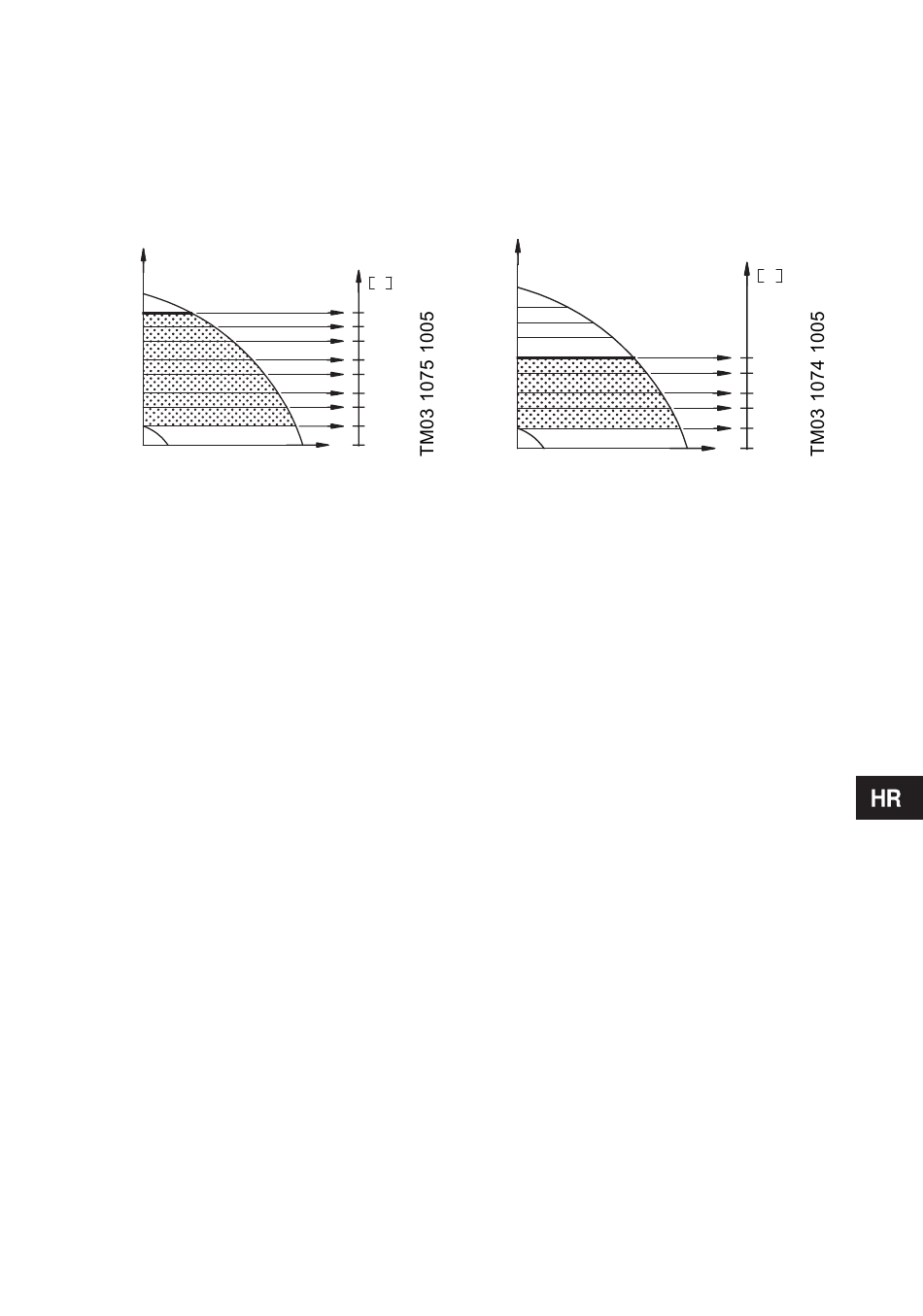

Slika 3 Primjer analognog regulacijskog napona s crpkom reguliranom
konstantnim tlakom
Pozor: kao što je vidljivo iz slike 3, regulacijsko je područje ograničeno,
ukoliko smanjimo zadanu točku, H

7. Signalni relej

Funkcija signalnog releja se može namjestiti pomoću R100.
Moguće funkcije:
• Fault (smetnja)
• Ready (pripravnost)
• Operation (pogon).

7.1 Prikaz smetnje

Signalni relej se aktivira u slučaju
• Pump blocked (blokirana crpka)
• Internal fault (kvar uređaja)
• Undervoltage (podnapon).
Vidi odlomak 7.4 Funkcijski dijagram.
Signalni relej se dezaktivira kad više nema smetnje. Uzrok smetnje je
spremljen u podatke o smetnjama na crpki. Posljednjih pet smetnji možemo
pozvati pomoću R100.
Pozor: u slučaju smetnje upaljena je crvena signalna žaruljica na
upravljačkoj ploči.
Vidi montažne i pogonske upute za crpke GRUNDFOS MAGNA 25-60,
25-100, 32-60, 32-100, 40-100(D), 50-100.
U
V
10
8,6
7,2
H
set
5,8
4,3
3,0
1,5
0,5
0
.
set
U
V
10
7,5
5,0
2,5
0,5
0
