Uwaga:
• Zaciski 7 i 10 dla charakterystyki Max. są rozwarte.
• Zaciski 7 i 9 dla charakterystyki Min. muszą być zwarte.
• Zaciski 7 i 8 (wejście Zał./Wył.) muszą być zwarte.
Patrz przykłady podłączeń na str. 376 do 379.
H
zad

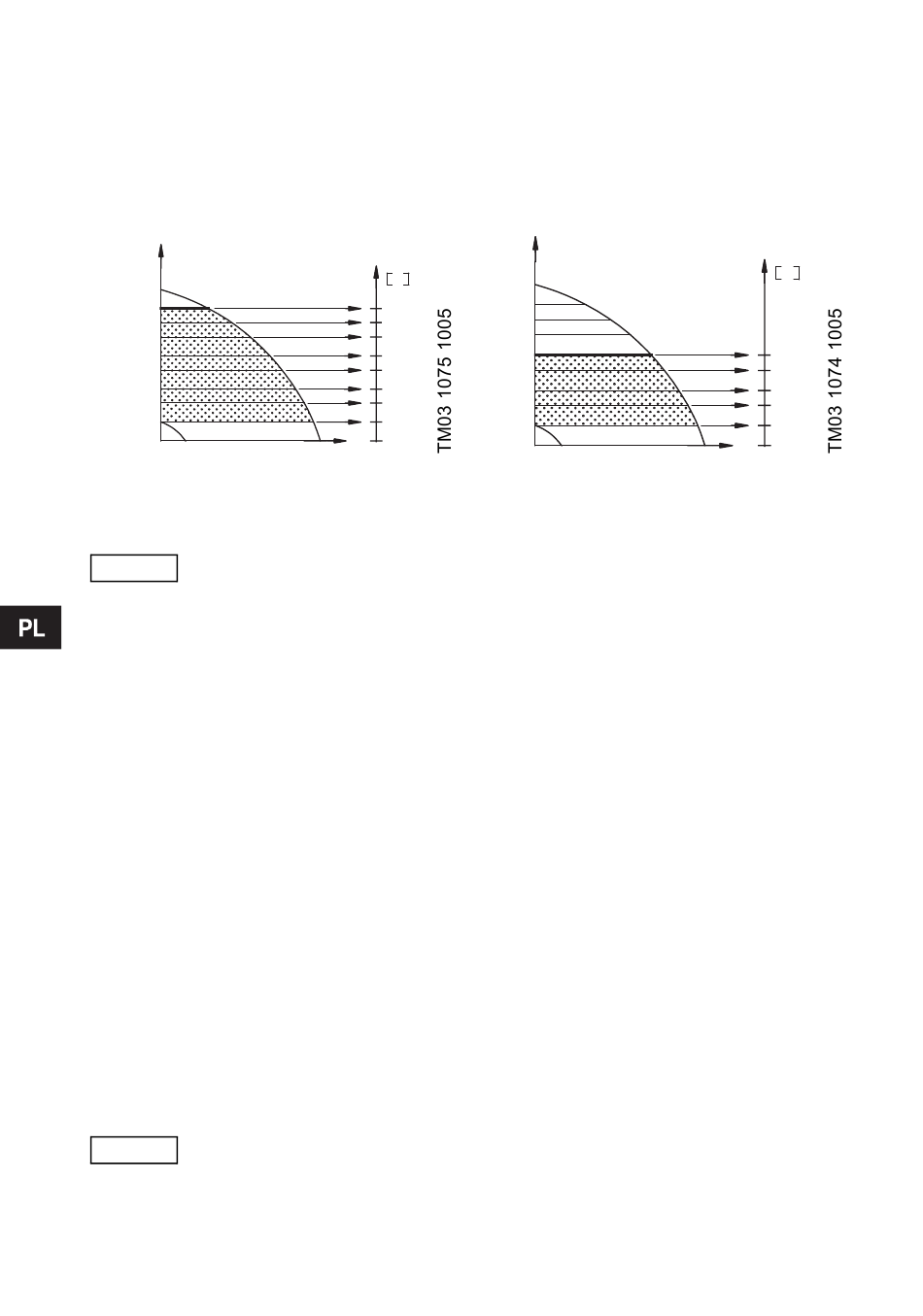

Rys. 3 Przykład regulacji napięciem analogowym dla pompy pracującej
z ustawionym rodzajem regulacji ciśnienie stałe
Jak wynika z rys. 3, zakres regulacji będzie ograniczony, jeżeli
UWAGA
wartość zadana H
7. Przekaźnik sygnału
Funkcję przekaźnika sygnału można ustawić pilotem R100.
Dostępne funkcje:
• Usterka
• Gotowości
• Pracuje.
7.1 Sygnalizacja zakłócenia
Przekaźnik sygnału uaktywnia się w przypadku
• Pompa zablokowana
• Usterka wewn.
• Niskie napięcie.
Patrz pkt 7.4 Schemat działania.
Kiedy zakłócenie ustąpi, przekaźnik sygnału jest nieaktywny. Przyczyny
zakłóceń będą zapamiętane w alarm log pompy. Pięć ostatnich zakłóceń
można odczytać przy pomocy pilota R100.
W przypadku wystąpienia zakłócenia, świeci się czerwona
UWAGA
dioda sygnalizacyjna na panelu sterowania.
Patrz instrukcja montażu i obsługi dla GRUNDFOS MAGNA 25-60, 25-100,
32-60, 32-100, 40-100(D), 50-100.
