7.2 Korras (Ready) indikatsioon

Signaalrelee aktiveeritakse juhul kui pump töötab või on valmis töötamiseks.
Vaata osa 7.4 Funktsionaalskeem.
7.3 Töötamise indikatsioon
Signaalrelee on aktiivne niikaua kui pump töötab. Kui pump on peatatud
juhtpaneelilt, R100-ga või vea tõttu, signaalrelee deaktiveeritakse ja sellega
antakse signaal välisele juhtimissüsteemile või hoone haldussüsteemile.
Vaata osa 7.4 Funktsionaalskeem.

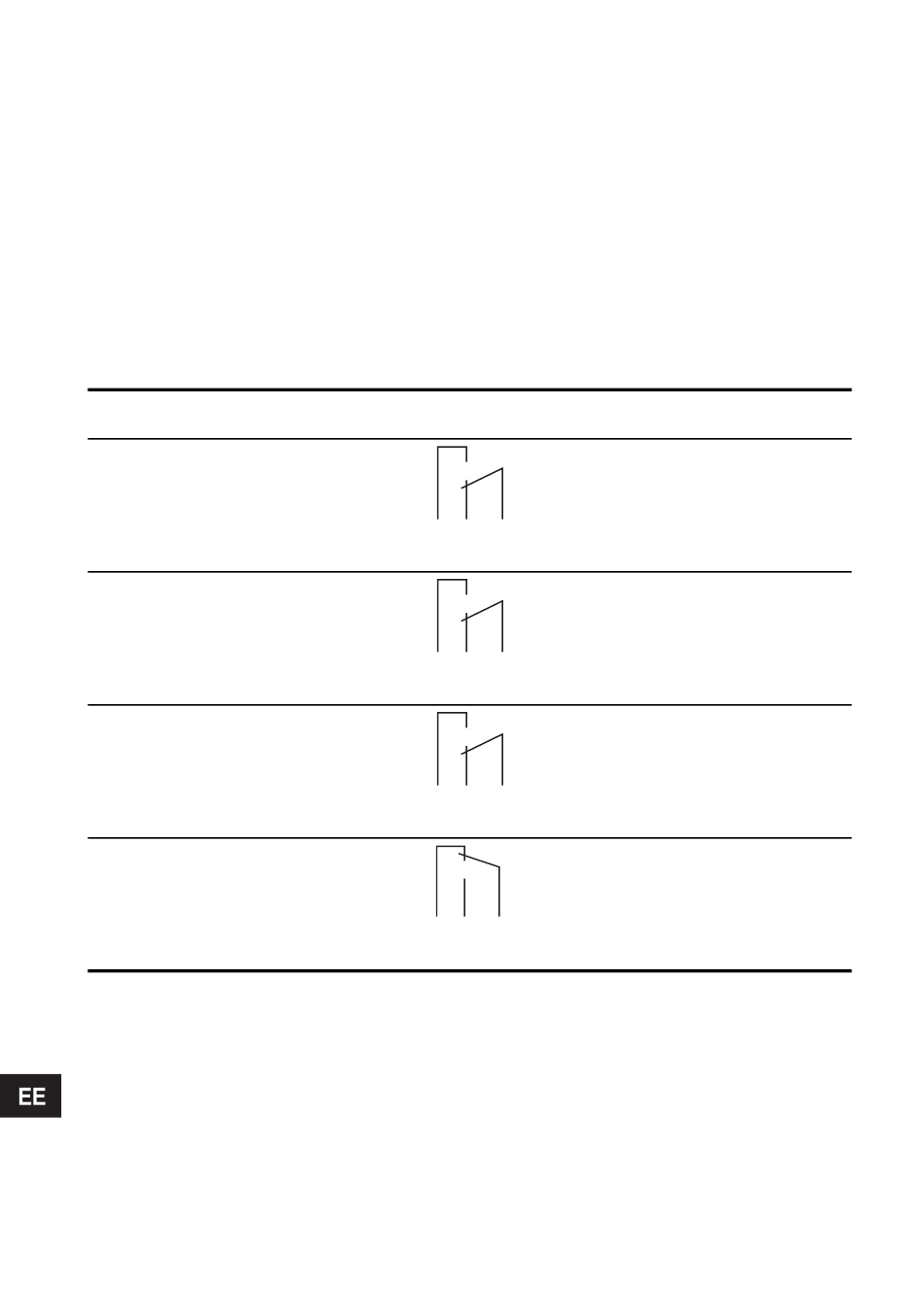

7.4 Funktsionaalskeem

Seadeväärtus
Viga
Korras
Töötab
–
340
Relee
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Kirjeldus
Pumba viga
Töötab
Valmis tööks
Töötab
Passiivne relee
