4. Externé zapnutie/vypnutie
GENI modul obsahuje digitálny vstup pre externý kontakt. Čerpadlo je
možné zapínat' či vypínat' cez digitálny vstup.
Ak je čerpadlo zapnuté, bude pracovat' podľa nastavenia zvoleného na
ovládacom panely alebo ovládačom R100.
Poznámka: Ak sa externý kontakt používa, musia byt' spojenia medzi
svorkami 7 a 8 nahradené externým spojením.

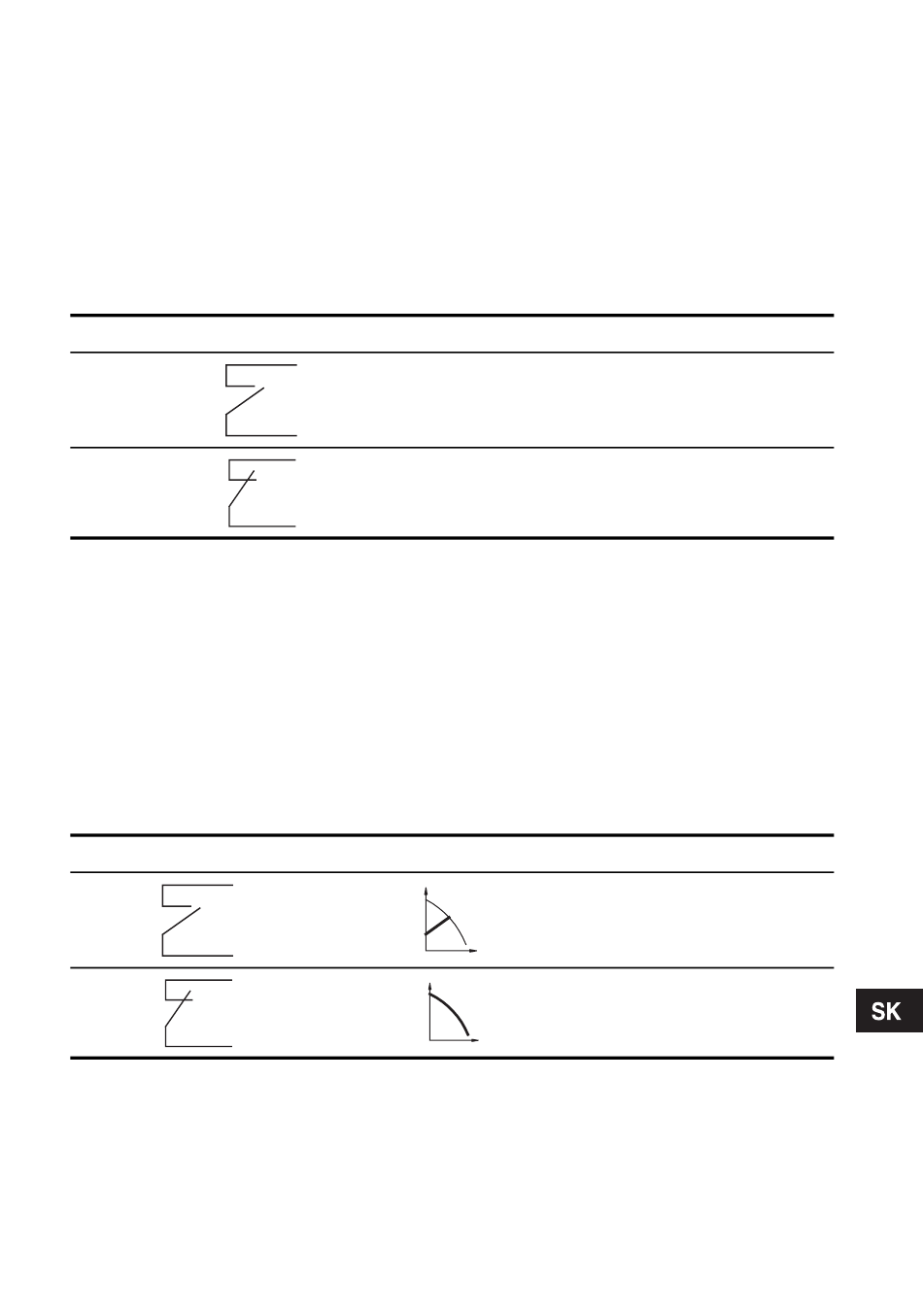

Funkčný diagram: Vstup štart/stop
Kontaktná pozícia
5. Externé nútené ovládanie
GENI modul obsahuje vstupy pre nasledujúce externé riadiace povely:
• Prevádzka max. krivka.
• Prevádzka min. krivka.
Pozri príklady prepojenia na stranách 376 až 379.
Funkčný diagram: Vstup max. krivka
Vstup pre max. krivku je aktivovaný len vtedy, ak je vstup 7 a 8 pre externý
štart/stop premostený prepojkou.
Vypnutie čerpadla
Zapnutie čerpadla
Max. krivka
H
Q
H
Q
Funkcia
Normálna prevádzka
Max. krivka
