4. Εξωτερική εκκίνηση/διακοπή
Η µονάδα GENI περιλαµβάνει µια ψηφιακή είσοδο για εξωτερική επαφή.
Ο κυκλοφορητής µπορεί να εκκινηθεί και να σταµατήσει από αυτήν την
είσοδο.
Όταν ξεκινήσει, ο κυκλοφορητής θα λειτουργήσει µε το επιθυµητό σηµείο
που είναι ρυθµισµένο στον πίνακα ελέγχου ή στο R100.
Σηµείωση: Αν χρησιµοποιείται η εξωτερική επαφή, η σύνδεση µεταξύ των
άκρων 7 και 8 πρέπει να αντικατασταθεί από την εξωτερική σύνδεση.

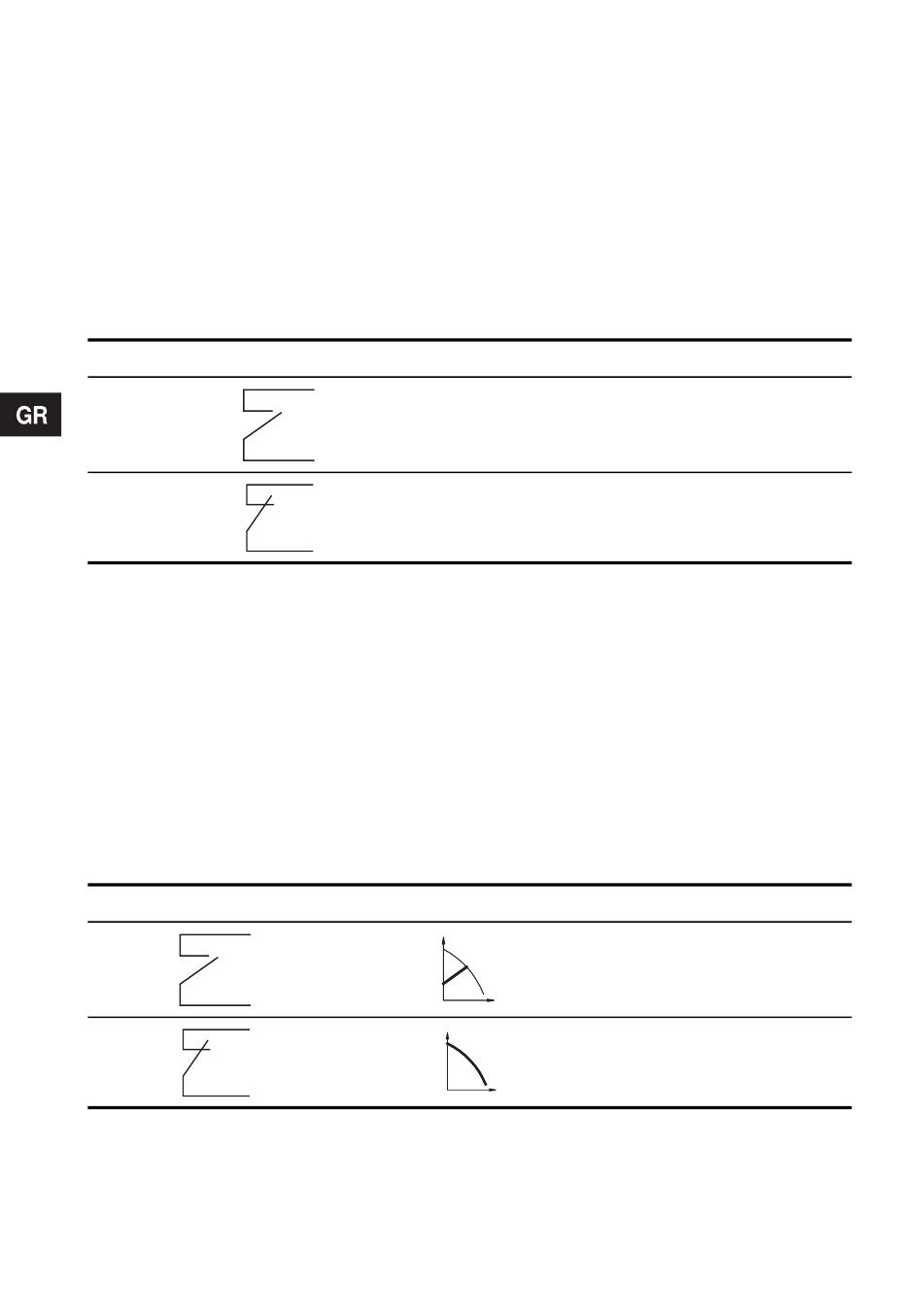

Λειτουργικό διάγραµµα: Είσοδος εκκίνησης/παύσης
Θέση επαφής Λειτουργία
Παύση κυκλοφορητή
Εκκίνηση κυκλοφορητή
5. Εξωτερικός αναγκαστικός έλεγχος
Η µονάδα GENI περιλαµβάνει εισόδους για εξωτερικά σήµατα για τις
λειτουργίες αναγκαστικού ελέγχου:
• Λειτουργία µέγ. καµπύλης.
• Λειτουργία ελάχ. καµπύλης.
Βλέπε παραδείγµατα σύνδεσης στις σελίδες 376 ως 379.
Λειτουργικό διάγραµµα: Είσοδος µέγ. καµπύλης
Η είσοδος µέγιστης καµπύλης είναι ενεργή µόνον αν τα άκρα 7 και 8 της
εισόδου εκκίνησης/παύσης είναι συνδεδεµένα.
Μέγ. καµπύλη
H
Κανονική λειτουργία
Q
H
Μέγ. καµπύλη
Q
